10 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ЭКСПЛУАТАЦИОННЫЕ ПАРАМЕТРЫ
Максимальная мощность
86,8 кВт (118 л.с.) при 9000 об/мин.
(HR)
78,2 кВт (106 л.с.) при 9000 об/мин.
Максимальный крутящий момент
102 Н•м (10,4 кгс•м, 75 футо-фунтов) при 7700 об/мин.
(HR)
96 Н•м (9,8 кгс•м, 71 футо-фунт) при 6800 об/мин.
Минимальный радиус поворота
3 м (118 дюймов)
ГАБАРИТНЫЕ РАЗМЕРЫ
Габаритная длина
2 235 мм (88,0 дюйма)
Габаритная ширина
900 мм (35,4 дюйма)
Габаритная высота
1 405 мм (55,3 дюйма)/1430 (56,3 дюйма)
Колесная база
1 520 мм (59,8 дюйма)
Дорожный просвет
155 мм (6,1 дюйма)
Снаряженная масса
239 кг (527 фунтов)
ДВИГАТЕЛЬ
Тип
Бензиновый 4-х-тактный 4-х цилиндровый
Охлаждение
Жидкостное
Рабочий объем
1 043 см³ (64,0 куб. дюйма)
Диаметр и ход
77,0 × 56,0 мм (3,0 × 2,2 дюйма)
Степень сжатия
10,3:1
Система запуска
Электростартер
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 11
Порядок работы цилиндров
1-2-3-4
Топливная система
Впрыск топлива
Система зажигания
Аккумулятор и катушка (транзисторное зажигание)
Угол опережения зажигания
10° перед верхней мертвой точкой при 1 100 об/мин.
(электронное с опережением)
~40,2° перед верхней мертвой точкой при 5 200 об/мин.
Свечи зажигания
NGK CR9EIA-9
Система смазки
Принудительная смазка (с масляным поддоном)
Моторное масло:
Тип
API SG, SH, SJ, SL или SM с JASO MA, MA1 или MA2
Вязкость
SAE 10W-40
Объем
4,0 л (4,2 ам. кварты)
Объем охлаждающей жидкости
2,6 л (2,7 ам. кварты)
ТРАНСМИССИЯ
Коробка передач
шестиступенчатая
Сцепление
многодисковое, в масляной ванне
Привод
Цепной
Моторное передаточное число
1,627 (83/51)
Главное передаточное число
2,867 (43/15)
Полное передаточное число
4,471 (при высшей передаче)
Передаточные числа:
1
2,692 (35/13)
2
1,950 (39/20)
12 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
3
1,529 (26/17)
4
1,304 (30/23)
5
1,136 (25/22)
6
0,958 (23/24)
РАМА
Угол наклона оси поворота
27°
Размер шин:
Передняя
120/70ZR17 M/C (58 W)
Задняя
180/55ZR17 M/C (73 W)
Размер обода:
Переднее колесо
J17M/C × MT3,50
Заднее колесо
J17M/C × MT5,50
Объем топливного бака
21 л (5,5 амер. галлона)
ЭЛЕКТРООБОРУДОВАНИЕ
Аккумулятор
12 В 8 Ач
Фары:
Дальний свет
12 В 55Вт
Ближний свет
12 В 55Вт
Задний фонарь/стоп-сигнал
светодиод
HR: модель с каталитическим нейтрализатором с сотовой структурой (ограниченная серия)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 13
В случае неисправности даже одного светодиода в задних фонарях/ стоп-сигналах необходимо
обратиться к официальному дилеру Kawasaki за консультацией.
Технические параметры могут изменяться без предупреждения и не применяться в некоторых
странах.
14 РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ
РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ

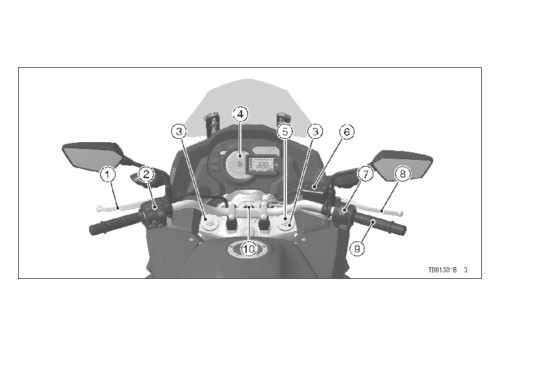

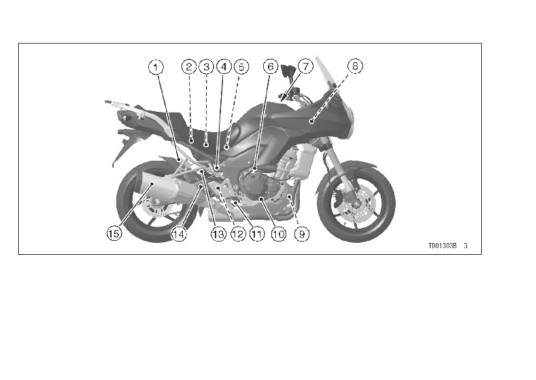

1.
Рычаг сцепления
6.
Бачок для тормозной жидкости (передний)
2.
Переключатели на левой ручке руля
7.
Переключатели на правой ручке руля
3.
Регуляторы предварительного поджатия
8.
Рычаг переднего тормоза
пружины
9.
Ручка газа
4.
Приборная панель
10. Замок зажигания/рулевой колонки
5.
Регулятор силы амортизации отбоя

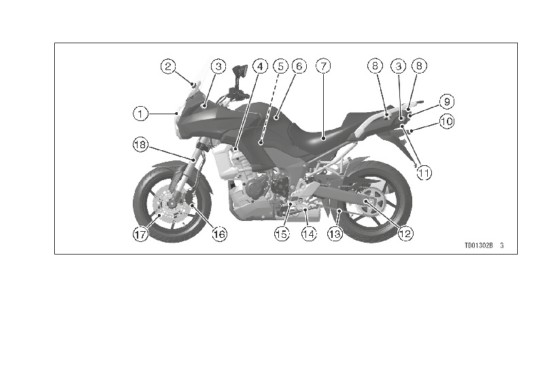

РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ 15
1.
Передняя фара
7.
Сиденья
14. Боковая подножка
2.
Регулировочные гайки
8.
Крючки-фиксаторы
15. Педаль КП
ветрового стекла
9.
Габарит./тормозные сигналы
16 Суппорт тормоза
3.
Сигнал поворота
10. Подсветка номера
17. Тормозной диск
4 Свечи зажигания
11. Замок сиденья
18. Передняя вилка
5.
Воздушный фильтр
12. Регулятор цепи
6.
Топливный бак
13. Приводная цепь
16 РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ
1.
Регулятор предварительного поджатия
8.
Расширительный бачок охлаждающей жидкости
пружины
9.
Топливный фильтр
2.
Бачок тормозной жидкости (задний)
10. Индикатор уровня масла
3.
Аккумулятор
11. Педаль заднего тормоза
4.
Задний амортизатор
12. Выключатель заднего тормозного сигнала
5.
Блок плавких предохранителей
13. Регулятор силы амортизации отбоя
6.
Регулировочный винт холостого хода
14. Маятник
7.
Крышка топливного бака
15. Глушитель
НАГРУЗКА И ПРИНАДЛЕЖНОСТИ 17
НАГРУЗКА И ПРИНАДЛЕЖНОСТИ
других лиц при выборе и применении принад-
ПРЕДУПРЕЖДЕНИЕ
лежностей, а также при нагрузке ТС.
Несоблюдение ограничений по нагрузке,
некорректная установка или использо-
ПРИМЕЧАНИЕ
вание комплектующих, а также любые
{{
Все оригинальные запчасти и принад-
модификации мотоцикла могут привести
лежности Kawasaki разработаны специ-
к нарушению безопасных условий вожде-
ально для использования на мотоциклах
ния. Перед поездкой убедиться в отсут-
Kawasaki. Настоятельно рекомендуем ис-
ствии перегрузки, а также в том, что все
пользовать только оригинальные комплек-
инструкции соблюдены.
тующие для вашего мотоцикла.
Поскольку мотоцикл очень чувствителен к
Kawasaki не контролирует процесс про-
весовой нагрузке и действию аэродинамиче-
изводства и применения деталей за исклю-
ских сил, необходимо проявлять особую осто-
чением оригинальных запчастей и принад-
рожность при перевозке грузов и пассажиров
лежностей Kawasaki. В некоторых случаях
и/или установке дополнительных принадлеж-
некорректная установка или использование
ностей. Ниже приводятся общие рекоменда-
принадлежностей, а также модификация мо-
ции и инструкции:
тоцикла может привести к аннулированию га-
рантии на мотоцикл, негативно отразиться на
работе ТС, а также быть признанной незакон-
ной. Владелец несет личную ответственность
за собственную безопасность и безопасность
18 НАГРУЗКА И ПРИНАДЛЕЖНОСТИ
1.
Пассажир должен иметь четкое пред-
4.
Необходимо надежно зафиксировать ба-
ставление о работе мотоцикла. Пассажир
гаж и убедиться, что он не будет пере-
может оказывать воздействие на процесс
мещаться во время перевозки. По воз-
управления мотоциклом при неправиль-
можности следует проверять надежность
ном положении тела на поворотах, а также
крепления багажа (но не во время движе-
при совершении резких движений. Очень
ния мотоцикла). Поправлять при необходи-
важно, чтобы пассажир сидел на одном
мости.
месте во время движения мотоцикла и не
5.
Запрещается перевозить тяжелые или
вмешивался в процесс управления. Запре-
объемные предметы на багажной полке.
щается перевозить животных на мотоци-
Багажная полка предназначена для пере-
кле.
возки легких предметов. Перегрузка может
2.
Перед началом поездки необходимо объ-
повлиять на управляемость транспортного
яснить пассажиру, что он/она должен (а)
средства ввиду изменения распределения
поставить ноги на пассажирскую подножку
массы и аэродинамических сил.
и держаться за пилота или ремень на си-
6.
Запрещается устанавливать принадлеж-
денье. Запрещается перевозить пассажи-
ности или перевозить грузы, которые не-
ров, в случае, если рост не позволяет им
гативно влияют на работу мотоцикла.
поставить ноги на подножки, а также при
Убедиться, что перевозимый груз также
отсутствии подножек.
не оказывает негативного воздействия на
3.
Перевозимый багаж необходимо разме-
работу световых сигналов, дорожный про-
щать как можно ниже, чтобы снизить воз-
свет, крен
(напр. угол крена), элементы
действие на центр тяжести ТС. Необходи-
управления, ход подвески, ход передней
мо равномерно распределять вес багажа
вилки или прочие аспекты работы мото-
по обеим сторонам мотоцикла. Не реко-
цикла.
мендуется перевозить багаж, выступаю-
щий за пределы мотоцикла сзади.
НАГРУЗКА И ПРИНАДЛЕЖНОСТИ 19
7.
Расположение груза на руле или передней
пользования мотоцикла. При этом гаран-
вилке увеличивают массу блока рулевого
тия не распространяется на повреждение
управления, что может привести к наруше-
комплектующих мотоцикла в результате
нию безопасных условий вождения.
использования неразрешенных принад-
8.
Аэродинамические обтекатели, ветровое
лежностей.
стекло, спинка сиденья, а также прочие
крупные элементы могут оказывать нега-
Максимальная нагрузка
тивное влияние на устойчивость и управ-
Вес пилота, пассажира, багажа и ком-
ляемость мотоцикла не только ввиду их
плектующих не должен превышать
220
кг
существенной массы, но и из-за дополни-
(485 фунтов).
тельного воздействия аэродинамических
сил в процессе движения ТС. Некоррект-
ная конструкция или установка таких эле-
ментов может привести к нарушению усло-
вий безопасного вождения.
9.
Мотоцикл не предназначен для использо-
вания с боковой коляской, а также для бук-
сировки прицепа или прочих ТС. Kawasaki
не занимается производством колясок или
прицепов для мотоциклов. Соответствен-
но, мы не можем предсказать степень их
влияния на устойчивость и управляемость
мотоцикла. Предупреждаем, что это может
негативно повлиять на работу мотоцикла.
Kawasaki не принимает на себя ответ-
ственности за последствия нецелевого ис-
20 ОБЩАЯ ИНФОРМАЦИЯ
ОБЩАЯ ИНФОРМАЦИЯ

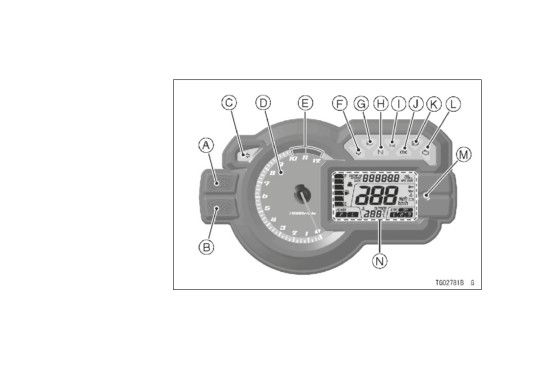

Приборная панель
A. Верхняя кнопка счетчика
В. Нижняя кнопка счетчика
С. Зеленый индикаторный
сигнал левого поворота
D. Тахометр
E. Красная зона
F. Зеленый индикаторный
сигнал правого поворота
G.: Синий индикаторный сигнал
дальнего света
H. Зеленый индикаторный
сигнал нейтрали
I.
Желтый предупреди
тельный сигнал системы
трекшн- контроля KTRC
J. Желтый индикаторный
М.
Красный предупредительный индикаторный
сигнал системы трекшн- контроля KTRC
сигнал
К. Желтый сигнал антиблокировочной
N.
Многофункциональная панель
системы ABS
L. Желтый предупредительный индикаторный
сигнал двигателя
ОБЩАЯ ИНФОРМАЦИЯ 21
Тахометр
ПРЕДОСТЕРЕЖЕНИЕ
Тахометр показывает число оборотов двига-
Эксплуатация двигателя с числом оборо-
теля в минуту (об/мин).
тов в «красной зоне» не рекомендуется.
В верхней части табло тахометра находится
так называемая «красная зона». Количество
Это может привести к перегрузке и суще-
ственному повреждению двигателя.
об/мин в красной зоне обозначает число обо-
ротов выше максимальной рекомендованной
скорости двигателя и выше диапазона, уста-
новленного для нормальной эксплуатации.
При повороте ключа зажигания в положение
«ВКЛ.» («ON») стрелка тахометра резко под-
нимается от минимального до максимального
уровня, а затем опускается назад. Так осу-
ществляется проверка исправности прибора.
При наличии сбоев в работе тахометра необ-
ходимо обратиться к официальному дилеру
Kawasaki.
22 ОБЩАЯ ИНФОРМАЦИЯ

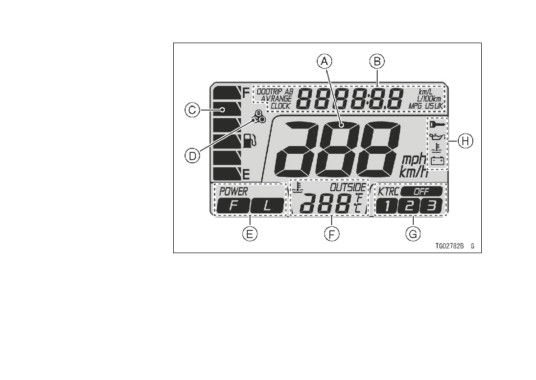

Многофункциональная
приборная панель
А.
Спидометр
В.
Многофункциональный
дисплей
- Одометр
- Счетчики ежедневного
пробега
- Текущий пробег
- Средний пробег
- Запас хода по топливу
- Часы
С.
Индикатор уровня топлива
D.
Индикатор экономичного
режима вождения
Е.
Индикатор мощности
F.
Датчик температуры охлаж-
дающей жидкости и внеш-
ней температуры
G.
Индикатор режима системы трекшн
контроля KTRC
H.
Предупредительные символы
ОБЩАЯ ИНФОРМАЦИЯ 23
Спидометр -
Спидометр показывает скорость транспорт-
ного средства в цифровом формате.
Кнопки счетчика и многофункциональная
кнопка-
Управление различными функциями много-
функциональной панели осуществляется с
помощью следующих кнопок, расположенных
на панели инструментов и переключателе на
левой ручке.
А. Верхняя кнопка счетчика
В. Нижняя кнопка счетчика
содержание .. 1 2 3 ..
|
|
|
