Мотоцикл Кавасаки ER-6n. Руководство - часть 3
24 ОБЩАЯ ИНФОРМАЦИЯ
Средний пробег -
{{
После сброса показаний среднего пробега
Этот режим показывает средний пробег в
цифровые показания отображаются толь-
цифровом формате от начала измерения до
ко после того, как расход топлива превы-
настоящего времени. Обновление данных
сит 5 мЛ (0,2 амер. жидкостн. унц), а прой-
среднего пробега происходит каждые 4-6 се-
денное расстояние - 100 м (328 футов).
кунд.
{{
Счетчик имеет резервный источник пи-
тания для сохранения данных при поворо-
те ключа зажигания в положение «ВЫКЛ.»
(«OFF»).
{{
При отключении аккумулятора показания
счетчика среднего пробега сбрасываются
на «-.-.-».
A. Средний пробег
B. «Средн. км/Л»
●●
В режиме отображения показаний средне-
го пробега нажать и удерживать кнопку
«СБРОС» («RESET») до тех пор, пока пока-
зания среднего пробега не будут сброшены
на «- -. -».
ПРИМЕЧАНИЕ
{{
Режим единиц измерения можно изменять.
См. пункт «Настройка единиц измерения»
в данном разделе.
ОБЩАЯ ИНФОРМАЦИЯ 25
Запас хода по топливу -
Если на многофункциональной приборной
Этот режим показывает запас хода по то-
панели начинает мигать предупредительный
пливу в цифровом формате, т.е. количество
сигнал о низком уровне топлива (
), то по-
километров, которое мотоцикл сможет про-
казания запаса хода по уровню топлива ото-
ехать на топливе, имеющемся в баке. Показа-
бражаются в формате «- -- »
ния запаса хода по топливу обновляются каж-
дые 20 секунд.
A. Показания «- - - »
A. Запас хода по топливу
ПРИМЕЧАНИЕ
B. «ЗАПАС ХОДА»
{{
Режим единиц измерения можно изменять.
См. пункт «Настройка единиц измерения»
в данном разделе.
{{
Диапазон показаний запаса хода по топли-
ву составляет 0 ~ 999.
{{
Показания уровня запаса хода по топливу
могут быть неточными. Рекомендует-
ся использовать эти данные только для
справки.
26 ОБЩАЯ ИНФОРМАЦИЯ

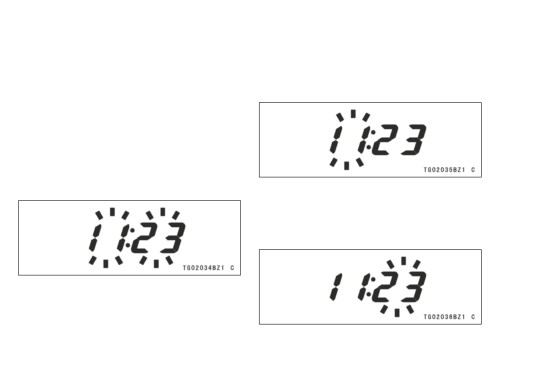

Часы -
●●
Нажать кнопку «СБРОС» («RESET»). Нач-
Для настройки часов и минут необходимо
нут мигать только часы. Настроить часы
выполнить следующие действия при выклю-
с помощью кнопки переключения режима
ченном двигателе.
(«MODE»).
●●
Повернуть ключ зажигания в положение
«ВКЛ» («ON»).
●●
Выбрать одометр на многофункциональном
дисплее. См. пункт «Многофункциональный
дисплей» в данном разделе.
●●
Нажать и удерживать кнопку
«СБРОС»
(«RESET») более двух секунд. Часы и мину-
ты начнут мигать.
●●
Нажать кнопку «СБРОС» («RESET»). Часы
перестанут мигать. Начнут мигать минуты.
Настроить минуты с помощью кнопки пере-
ключения режима («MODE»).
ОБЩАЯ ИНФОРМАЦИЯ 27
●●
Нажать кнопку «СБРОС» («RESET»). Часы и
Индикатор экономичного режима вождения -
минуты начнут снова мигать.
В целях повышения эффективности расхо-
●●
Нажать кнопку переключения режима
да топлива при движении мотоцикла на много-
(«MODE»). Цифры перестанут мигать. Часы
функциональном дисплее появляется индика-
начнут работать.
тор экономичного стиля вождения, указывая
на оптимальный режим экономии топлива. С
ПРИМЕЧАНИЕ
помощью индикатора экономичного режима
{{
С помощью кнопки переключения режима
вождения можно добиться максимальной эф-
(«MODE») можно постепенно увеличивать
фективности расхода топлива.
значение часов или минут. Для ускорения
процесса можно нажать и удерживать
кнопку.
{{
При повороте ключа зажигания в положе-
ние «ВЫКЛ.» («OFF») часы продолжают ра-
ботать в нормальном режиме от резерв-
ного источника питания.
{{
При отсоединении аккумулятора показа-
А. Индикатор экономичного режима вождения
ния часов сбрасываются на 1:00. Работа
часов возобновляется после подключения
аккумулятора.
28 ОБЩАЯ ИНФОРМАЦИЯ
Индикатор уровня топлива
ПРЕДУПРЕЖДЕНИЕ
Сегменты индикатора показывают объем то-
Недостаточный контроль дорожной ситу-
плива в топливном баке. Если топливный бак
ации увеличивает риск аварии с тяжелы-
полный, то отображаются все 6 сегментов.
ми травмами или смертельным исходом.
В случае неисправности индикатора уров-
Не отвлекайтесь от дороги и не концен-
ня топлива, необходимо пройти диагностику
трируйте все свое внимание на индикато-
индикатора уровня топлива у официального
ре экономичного режима вождения. Поль-
дилера Kawasaki.
зуйтесь периферийным зрением.
A. Индикатор уровня топлива
ОБЩАЯ ИНФОРМАЦИЯ 29
По мере расхода топлива в топливном баке
сегменты постепенно гаснут, начиная от уров-
ня «Полный» («Full») до «Пустой» («Empty»).
Когда остается только один сегмент, появляет-
ся предупредительный сигнал о низком уровне
топлива (
), а сегмент «Пустой» («Empty»)
начинает мигать.
Это означает, что примерный объем топли-
ва в баке составляет 4 л (1,1 амер. галл.). При
появлении предупредительного сигнала о низ-
ком уровне топлива (
) на приборной панели
необходимо заправиться при первой возмож-
ности.
А.
Предупредительный индикатор низкого
При установке транспортного средства на
уровня топлива (
)
боковую подножку индикатор уровня топлива
В.
Сегмент «Пустой» («Е»)
может показывать объем топлива в баке не-
точно. При проверке уровня топлива необхо-
ПРИМЕЧАНИЕ
димо поставить ТС ровно.
{{
Переключение режимов многофункциональ-
ного дисплея осуществляется нажатием
кнопки переключения режима
(«MODE»)
при активированном предупредительном
сигнале о низком уровне топлива.
{{
Показания запаса хода по топливу ото-
бражаются в формате «- - -» при актива-
ции предупредительного сигнала о низком
уровне топлива.
30 ОБЩАЯ ИНФОРМАЦИЯ
Предупредительные/индикаторные сигналы
Желтый индикаторный сигнал антибло-
N : Индикатор нейтрали загорается при пере-
кировочной системы ABS (для моделей с
ключении трансмиссии в нейтральное положе-
ABS)
ние.
: Обычно индикаторный сигнал антибло-
: Лампочка индикатора дальнего све-
кировочной системы ABS загорается после по-
та загорается при включении дальнего света
ворота ключа зажигания в положение «ВКЛ.»
фар.
(«ON») и гаснет вскоре после начала движе-
ния мотоцикла. Если система ABS работает
: Лампочка индикатора сигнала поворо-
нормально, то сигнал не горит. Индикатор ABS
та начинает мигать при перемещении выклю-
включается и продолжает гореть при наличии
чателя поворота влево или вправо.
какого-либо сбоя. Если индикаторный сигнал
системы ABS горит, это значит, что система не
работает. Однако, обычная тормозная система
продолжает работать в штатном режиме.
Более подробная информация об антибло-
кировочной системе ABS приводится в раз-
деле «Антиблокировочная система» в главе
«Правила управления мотоциклом».
ОБЩАЯ ИНФОРМАЦИЯ 31
Желтый предупредительный индикатор-
ный сигнал двигателя
: Желтый предупредительный индика-
торный сигнал двигателя включается при по-
вороте ключа зажигания в положение «ВКЛ.»
(«ON») и должен погаснуть вскоре после про-
верки цикла системы. Сигнал также появляет-
ся и начинает мигать при наличии каких-либо
сбоев в работе электронного впрыска топлива.
Мигание этого индикаторного сигнала озна-
чает, что двигатель нельзя запускать.
А. Индикаторный сигнал ABS
Более подробная информация приводится в
В. Предупредительный индикаторный сигнал
разделе «Остановка двигателя» в главе «Пра-
двигателя
вила управления мотоциклом». При актива-
ции этого индикаторного сигнала необходимо
пройти диагностику электронного впрыска то-
плива у официального дилера Kawasaki.
Код обслуживания
При наличии какой-либо неисправности в
системе впрыска топлива на многофункцио-
нальной панели появляется код обслуживания
и загорается предупредительный индикатор-
ный сигнал двигателя. При активации кода
обслуживании и предупредительного сигнала
32 ОБЩАЯ ИНФОРМАЦИЯ
двигателя необходимо выполнить диагностику
Этот индикаторный сигнал имеет три функ-
системы управления двигателем у официаль-
ции: индикатор температуры охлаждающей
ного дилера Kawasaki.
жидкости, предупреждение о низком давлении
масла, и предупреждение системы зарядки
Красный предупредительный индикатор-
аккумулятора. Сигнал загорается вместе с
ный сигнал
одним из указанных ниже предупредительных
Этот красный индикаторный сигнал, а также
символов: индикатор температуры охлаждаю-
символ, предупреждающий о низком давлении
щей жидкости (
), предупреждение о низком
масла (
) должны появляться каждый раз
уровне давления моторного масла
) и
при повороте ключа зажигания в положение
предупреждение системы зарядки аккумулято-
«ВКЛ.» («ON») и гаснуть после запуска двигателя.
ра (
).
Если индикаторный сигнал включается при
работающем двигателе, необходимо пройти
диагностику у официального дилера Kawasaki
и установить причину
Более детальная информация представле-
на в разделе «Предупредительные символы».
А. Предупредительный индикаторный сигнал
В. Предупредительные символы
ОБЩАЯ ИНФОРМАЦИЯ 33
Предупредительные символы -
ПРЕДОСТЕРЕЖЕНИЕ
:
Предупредительный индикаторный
При активации индикаторного сигнала
сигнал и символ низкого уровня масла ( ) за-
дальнейшая эксплуатация транспортно-
гораются, как только уровень давления масла
опускается до опасно низкого значения или
го средства не рекомендуется. Это может
привести серьезному повреждению дви-
после поворота ключа зажигания в положение
«ВКЛ.» («ON»), но до запуска двигателя. Инди-
гателя в результате перегрева.
каторный сигнал гаснет, как только давление
масла становиться нормальным. Более де-
: Индикаторный сигнал и предупреди-
тальная информация о моторном масле пред-
тельный символ системы зарядки аккумуля-
ставлена в главе «Техобслуживание и регули-
тора (
) загораются в случае, если заряд
ровка».
аккумулятора становится ниже 11 В или выше
: Предупредительный индикаторный сиг-
16 В.
нал и предупредительный символ температу-
Если индикаторный сигнал и предупреди-
ры охлаждающей жидкости (
) загораются в
тельный символ системы зарядки аккумулято-
случае, если температура охлаждающей жид-
ра (
) продолжают гореть после зарядки
кости повышается до 118°C (245°F) во время
аккумулятора, необходимо обратиться к офи-
эксплуатации мотоцикла. Это предупреждает
циальному дилеру Kawasaki.
мотоциклиста о том, что температура охлаж-
дающей жидкости слишком высокая. В таком
случае необходимо отключить двигатель и
проверить уровень охлаждающей жидкости в
расширительном баке, после того, как двига-
тель остынет.
