- 13 -

При повороте ключа зажигания в положение

стрелка тахометра доходит до конца шкалы и

возвращается в исходную точку. Таким образом осуществляется проверка возможности работы
тахометра во всём диапазоне возможных оборотов двигателя. Если тахометр не сработал в тес-
товом режиме или перестал работать при эксплуатации, обратитесь к официальному дилеру
CFMOTO.




ОСТОРОЖНО



Указатель оборотов двигателя не должен «посещать» красную зону. Работе двигателя на этих
оборотах сопутствует чрезмерная нагрузка, которая может стать причиной серьёзной поломки
мотора.

2 Индикатор дальнего света
Зажигается при нахождении включателя освещения в положении

, а переключателя «ближ-

ний/дальний» в положении

.

3 Индикатор правого поворота
Зажигается при нахождении переключателя поворотов в положении

.

4 Спидометр
Находится в правой части щитка приборов, указывает скорость мотоцикла.

5 Одометр
Показывает пробег мотоцикла в километрах.

6 Указатель температуры двигателя (Сигнал перегрева)
При нахождении указателя температуры в зоне «С» считается, что температура охлаждающей
жидкости (двигателя) в норме. Если указатель переходит в зону «Н» (где наступает превышение

- 14 -

температуры), то начинает моргать. Если сигнал о перегреве появился, заглушите двигатель,
проверьте, после остывания двигателя, уровень антифриза в расширительном бачке. Имеет
смысл обратиться с этой проблемой к дилеру.



ОСТОРОЖНО



Если сигнал перегрева появился, не допускайте дальнейшей работы двигателя. Продолжитель-
ная работа мотора при такой температуре приведёт к его серьёзному повреждению.

7 Указатель уровня топлива
Показывает сколько топлива осталось в бензобаке: «F»-означает полный бак (17литров), «Е» -
что в баке осталось около 4л топлива, т.е. требуется заправка.

8 Лампа «Check engine»
Начинает моргать, если в системе управления впрыском обнаружены неполадки.

9 Лампа аварийного давления масла
Загорается, если давление на смазку двигателя падает ниже нормы.



ОСТОРОЖНО



Если сигнал аварийного давления масла замигал (или горит), заглушите двигатель, проверьте
уровень масла, доведите его до нормы, если это нужно. Если индикатор сработал на холодном
двигателе и уровень масла при этом в норме - обратитесь к дилеру. Работа мотора до выясне-
ния причины падения давления и её устранения приведёт к серьёзному повреждению мотора.

10 Индикатор «не убрана боковая стойка»
Горит, если ключ зажигания находится в положении

, а мотоцикл стоит на боковой стойке.





- 15 -

11 Индикатор «нейтраль»
Горит при нахождении коробки передач в положении «нейтраль».

12 Индикатор левого поворота
Зажигается при нахождении переключателя поворотов в положении

.


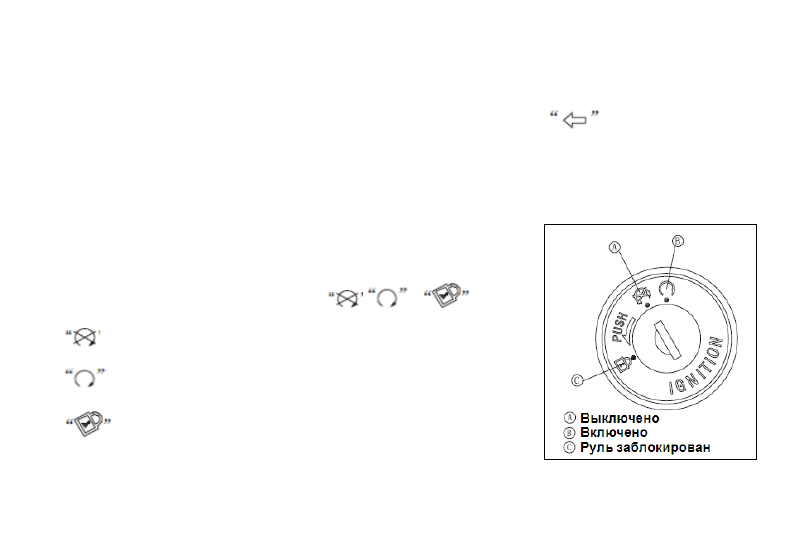

Ключ зажигания

Предназначен для включения зажигания/блокировки руля, открывания замка сиденья и крышки
бензобака. Берегите ключ от повреждений. Запасной ключ храните в безопасном месте. Если оба
ключа утеряны - обратитесь к дилеру для замены узлов, имею-
щих замки.

Функция: замок зажигания/блокиратор руля

Замок зажигания имеет три позиции:

,

 и





    - Мотор не может быть запущен. Все электрические

цепи обесточены

  - Мотор может быть запущен. Все электрические цепи

могут быть задействованы

 - Руль заблокирован. Все электрические цепи обесточены

- 16 -





ПРИМЕЧАНИЕ



Если замок зажигания находится в положении

, то все осветительные приборы могут быть

включены. Не допускайте длительной работы этих приборов при незаведённом двигателе! Это
может привести к глубокому разряду батареи, вплоть до выхода её из строя.


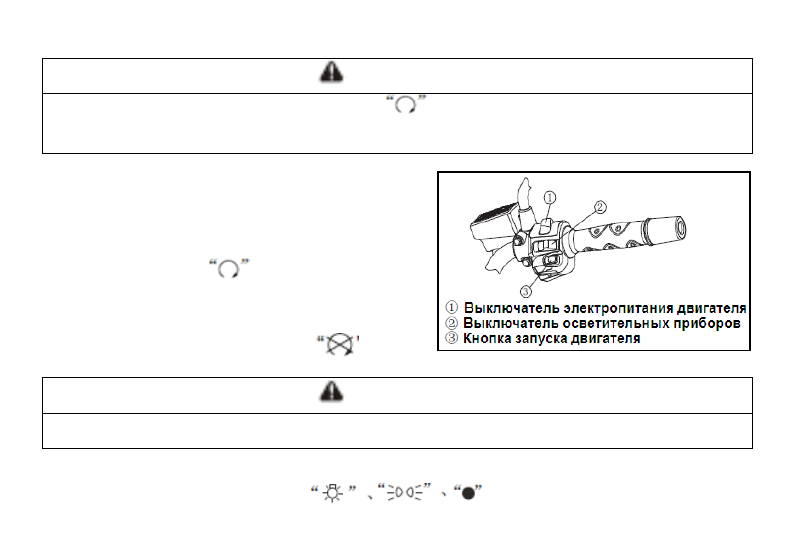

Правый блок управления
электрооборудованием

1 Выключатель электропитания двигателя.
Замок зажигания и этот выключатель должны на-
ходиться в положении

перед запуском

двигателя и при езде.
Этот выключатель предназначен для аварийного
глушения двигателя в случае опасности. В этом

случае переключите его в положение

.





ПРИМЕЧАНИЕ



Хотя выключатель электропитания двигателя и глушит мотор, но он не обесточивает все элек-
трические цепи. Т.е использовать его нужно лишь для глушения двигателя.

2 Выключатель световых приборов
Выключатель имеет три положения:

.
