- 70 -

ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И ИХ СВОЙСТВА

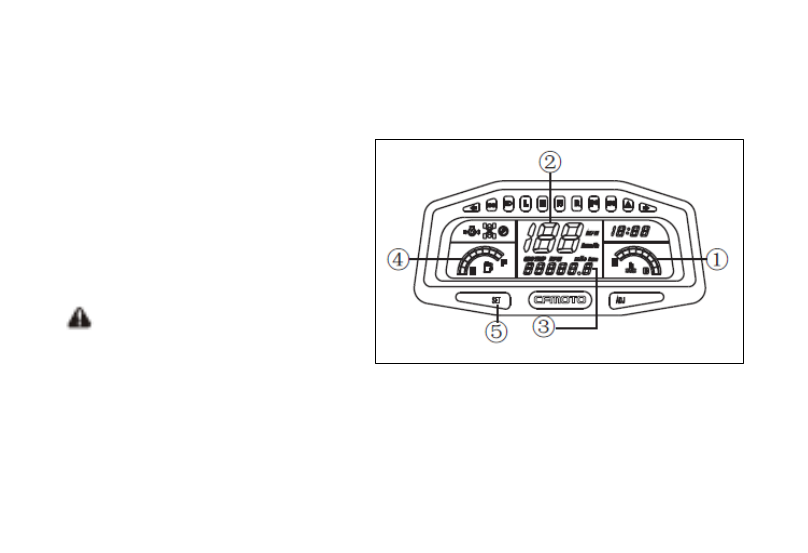

Щиток приборов





Указатель температуры охлаждающей жидкости



Нахождение его в красном секторе Н
показывает, что температура высокая.  В
этом случае, пожалуйста, заглушите
двигатель и дождитесь, пока температура
охлаждающей жидкости снизится. Если
температура повышается часто,
проверьте уровень охлаждающей
жидкости, включение вентилятора
системы охлаждения или проконсуль-
тируйтесь с дилером.



ОСТОРОЖНО



·

Двигатель может перегреться, если

квадроцикл перегружен. Если это
произошло, уменьшите нагрузку до значений, указанных в этой инструкции

.

·

После повторного запуска убедитесь, что указатель температуры находится в зоне зелёного

сектора С. Продолжительная работа двигателя при указателе температуры, находящемся в
красном секторе Н, может нанести двигателю ущерб.







- 71 -

ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И ИХ СВОЙСТВА

Щиток приборов

‚



Спидометр:

Показывает скорость движения. Для того, чтобы переключить спидометр и одометр в режим
указания скорости и пробега в «км» или «милях» нажмите кнопку SET



…



при нахождении

одометра в режиме указания пробега.

ƒ



Переключение режимов ОДОМЕТРА

Для переключения одометра из режима указания общего пробега в режим дневного пробега, в
режим тахометра или вольтметра нажимайте и отпускайте кнопку SET



…



Для обнуления показаний дневного пробега переведите одометр в режим указания дневного
пробега, нажмите и удерживайте кнопку SET



…



„



Указатель уровня топлива

:

Показывает оставшееся количество бензина в топливном баке.
 «F» - показывает общее количество топлива 23 л. Когда указатель доходит до начала красно-
го сектора, необходимо дозаправить бак топливом как можно скорее.
Красная отметка говорит о том, что топлива осталось около 4 л

.

…



Кнопка установки режима SET



Используется для переключения режима индикации информации в строке. Доступны режимы:
скорость, дневной пробег, тахометр, вольтметр.




- 72 -

УПРАВЛЕНИЕ ТРАНСПОРТНЫМ СРЕДСТВОМ

Период обкатки

Период обкатки чрезвычайно важен для Вашего нового мотовездехода. Проведение обкатки в
соответствии с требованиями этого Руководства настолько же просто для Вас, насколько важ-
но для транспортного средства. Бережное обращение с новым двигателем обеспечит его бо-
лее эффективную работу и долгий срок службы. Внимательно соблюдайте описанную ниже
процедуру.



ОСТОРОЖНО



Не перевозите грузы и не производите буксировку в первые 400

¸600км. Не открывайте дрос-

сель полностью. Злоупотребление чрезмерным открытием дросселя в период обкатки может
повредить компоненты двигателя и уменьшить ресурс его работы. В период обкатки старай-
тесь длительно не открывать заслонку, особенно в первое время, более чем на 1/2 хода.
После успешного завершения периода обкатки можно начать обычную эксплуатацию квадро-
цикла.

Использование иных масел, чем рекомендовано ниже, может привести к серь-
ёзным повреждениям двигателя

.

Мы рекомендуем использовать полусинтетические масла типа SAE15W/40, API –SG,  (при
эксплуатации при низких температурах могут применяться аналогичные масла с характери-
стиками SAE5W/30- SAE10W/30), которые разработаны специально  для 4-тактных
мотоциклетных двигателей, с «мокрым» сцеплением. Применение высококачественных
автомобильных масел с дополнительными пакетами присадок не рекомендуется, т.к. они мо-
гут не обеспечить оптимальные условия для работы сцепления квадроцикла.





- 73 -

УПРАВЛЕНИЕ ТРАНСПОРТНЫМ СРЕДСТВОМ

Произведите следующие процедуры перед эксплуатацией:

1.  Заполните топливный бак неэтилированным бензином с октановым числом 95.
2.  Проверьте уровень масла по измерительному щупу.
Если необходимо долить масло до отметки между минимальной и максимальной, то залейте
полусинтетическое масло рекомендованного типа.

Проверяйте уровень масла не заворачивая щуп.

3.  Сначала двигайтесь медленно. Выберите свободное пространство, чтобы ознакомиться с
возможностями транспортного средства и особенностями управления им.
4.  Пробуйте двигаться с разным положением дроссельной заслонки. Не оставляйте двигатель
надолго работать на холостом ходу.
5.  Регулярно проверяйте уровень жидкостей, элементы управления и зоны, выделенные в
списке предпоездочных проверок. См. стр.74
6.  Загружайте только лёгкие грузы.

Произведите замену масла и фильтра через 400

¸600км пробега)



ПРЕДУПРЕЖДЕНИЕ



Если не проводить проверку перед каждым использованием мотовездехода, то риск травмы
или летального исхода существенно возрастает. Всегда осматривайте транспортное средство
перед поездкой, чтобы убедиться, что оно находится в технически  исправном состоянии.
