Квадроцикл CFMoto CF800-2 X8 EFI. Руководство - часть 12

- 50 -

ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И ИХ СВОЙСТВА

Электрические переключатели

ƒ

  Переключатель указателей поворота.

Нажмите переключатель на

, загорится левый указатель поворота  и индикатор левого

поворота

Нажмите переключатель на

, загорится правый указатель поворота  и индикатор правого

поворота

„

 Копка включения аварийной сигнализации

при нажатии работают все указатели и

индикаторы поворота.



ОСТОРОЖНО



Не оставляйте включёнными фары при
выключенном двигателе дольше 15 минут.
Аккумулятор может разрядиться до такой
степени, что его заряда не хватит для запуска
стартером. Если такое случится, извлеките
аккумулятор и зарядите его.

…

 Кнопочный выключатель гудка. Нажмите кнопку,

и раздастся гудок.





- 51 -

ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И ИХ СВОЙСТВА

Электрические переключатели

†

 Кнопочный выключатель электропитания двигателя квадроцикла.

  Кнопка нажата, питание выключено, двигатель глушится и запущен быть не может

  Кнопка отжата, питание включено, двигатель может быть запущен.

‡

 Кнопка запуска двигателя. Нажмите эту кнопку для запуска двигателя. При этом кнопка

†



должна быть в положении



Тормоза

Рычаг тормоза передних колёс

Рычаг тормоза передних колёс

‚

 расположен на

руле, с правой стороны. Нажмите на рычаг тормоза,
чтобы задействовать тормоз передних колёс

.

- 52 -

ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И ИХ СВОЙСТВА

Тормоза

Педаль и рычаг главной тормозной системы



Педаль тормоза





(рис слева) расположена

справа, у опоры правой ноги, а



дублирующий

рычаг тормоза







(рис справа)- на левой

стороне руля. Рукоятка связана с педалью
механически (тросиком) и воздействует на
главный тормозной цилиндр через привод
ножного тормоза.






Нажмите педаль или выжмите дублирующий рычаг
тормоза, чтобы задействовать тормоза всех колёс.





- 53 -

ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И ИХ СВОЙСТВА

Тормоза

 ПРЕДУПРЕЖДЕНИЕ

Эксплуатация квадроцикла с «мягкими» рычагами
тормозов означает езду с  потерянной тормозной
способностью, что  может привести к аварии. Никогда не
эксплуатируйте квадроцикл, если по ощущениям рычаги
или педаль тормозов недостаточно упруги.
Перед началом поездки всегда проверяйте уровни
жидкости в бачках тормозной системы и ход тормозных
рычагов. При нажатии рычага должно ощущаться
определенное усилие. Если рычаг нажимается слишком легко, это может означать утечку
тормозной жидкости или недостаточный уровень жидкости в тормозной системе. Перед нача-
лом поездки необходимо устранить причину утечки или долить тормозную жидкость (если это
необходимо). Для проведения правильной диагностики и ремонта свяжитесь с официальным
дилером CFMoto.
Перед каждой поездкой на квадроцикле проверяйте уровень тормозной жидкости в бачке
главного цилиндра переднего тормоза и в бачке с тормозной жидкостью для ножного тормоза.

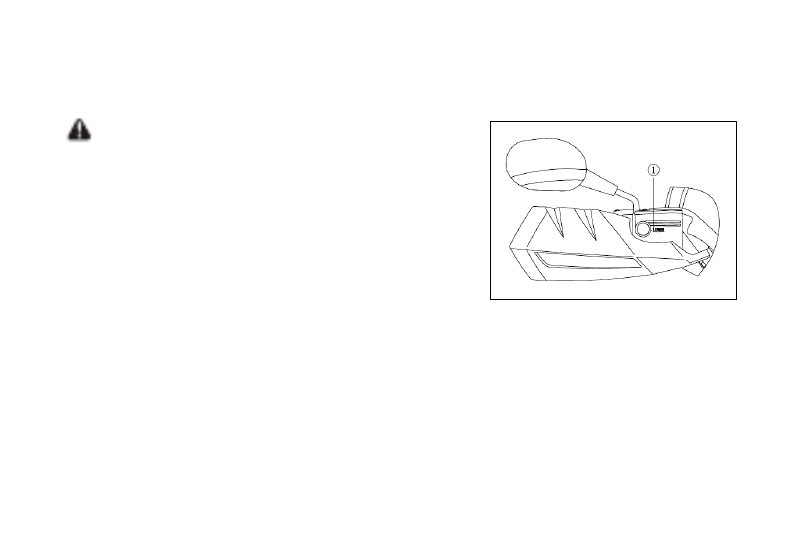

Главный цилиндр переднего тормоза расположен на правой стороне руля.

·

Уровень тормозной жидкости для тормоза передних колёс





можно увидеть через кон-

трольное окно, сбоку главного цилиндра. Если уровень тормозной жидкости ниже минималь-
ной отметки, необходимо долить тормозную жидкость того же типа, что и раньше.
