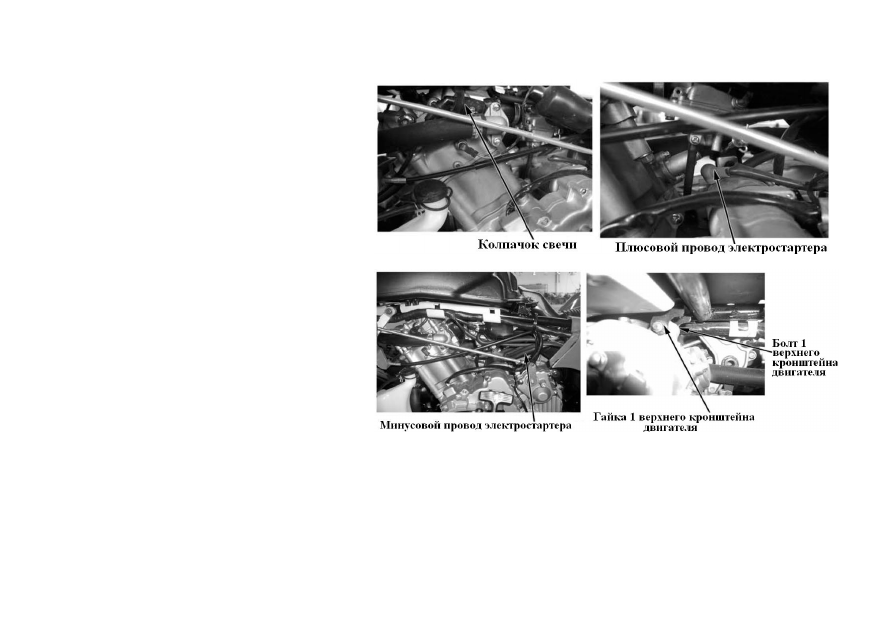

Снять колпачок свечи зажигания.

Снять защитный рукав с реле стартера.
Открутить гайку.
Отсоединить плюсовой провод от реле стартера.



Открутить гайку.
Отсоединить минусовой провод от реле стартера.
Открутить болт 1 и гайку 1 от верхнего кронштейна
двигателя.







62

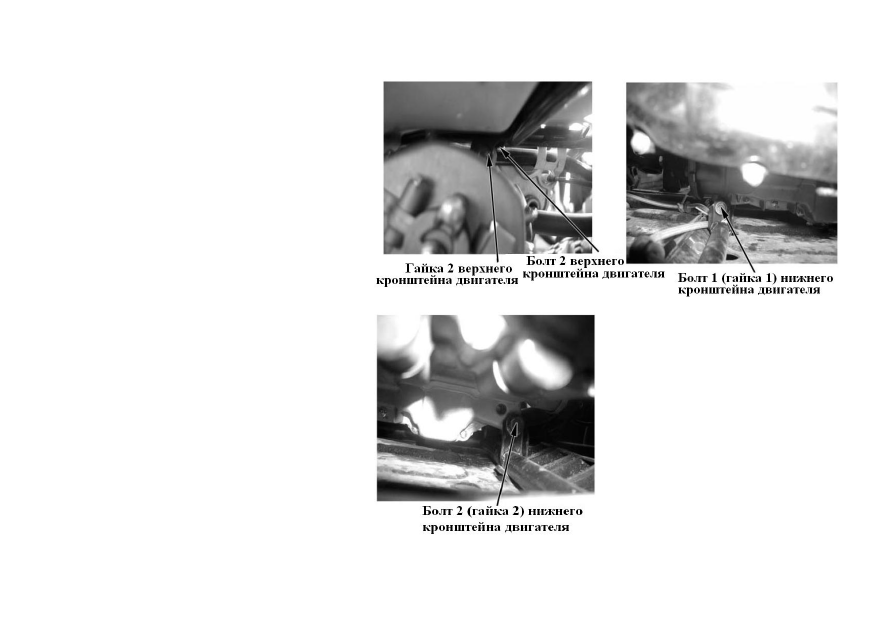

Открутить болт 2 и гайку 2 верхнего кронштейна
двигателя.

Открутить болт 1 и гайку 1 нижнего кронштейна
двигателя.



Открутить болт 2 и гайку 2 нижнего кронштейна
двигателя.







63



Монтаж двигателя

Смонтировать двигатель на раме, установить два нижних крепежных болта и гайки.
Затем установить верхний и нижний кронштейны двигателя.

Моментs затяжки:

болт верхнего кронштейна двигателя: 35–45 Н·м
болт нижнего кронштейна двигателя: 50–60 Н·м


Установить:





Впускные и выпускные шланги двигателя с надежными хомутами.





Плюсовые и минусовые провода стартера на двигатель





Все разъемы





Колпачок свечи зажигания





Стержень переключения передач на двигателе





Воздушный фильтр, карбюратор и снятые детали


Снятие и монтаж передней и задней оси
Поставить квадрицикл на домкрат, убедиться, что квадрицикл закреплен надежно.
Снять:





Пластмассовые элементы рамы





Передние и задние колеса и рычаги





Воздушный фильтр





Карбюратор





Двигатель





Суппорт заднего тормоза





64

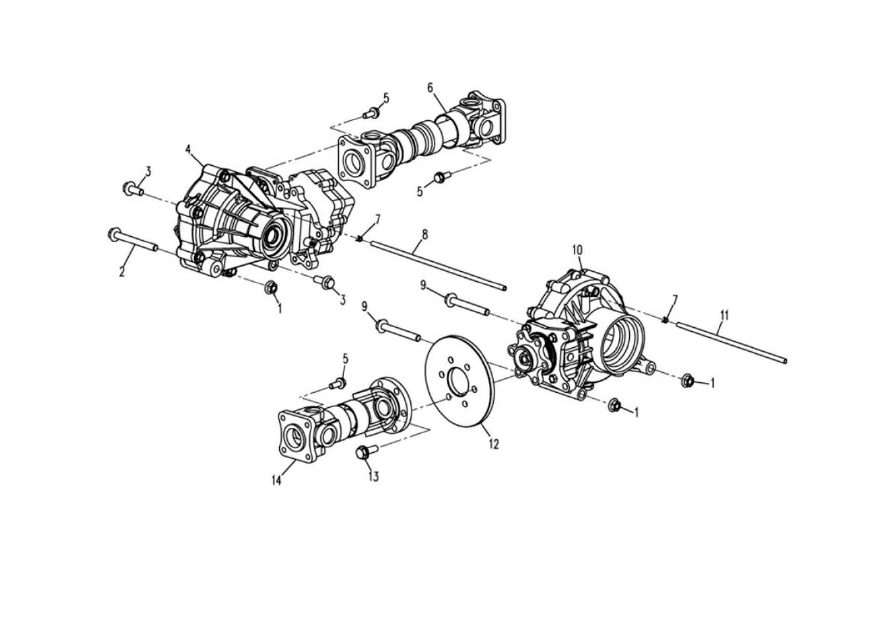

1. Гайка. 2. Болт 1. 3. Болт 2. 4. Передний мост. 5. Болт 3. 6. Передний приводной вал. 7. Хомут. 8. Шланг вентиляции картера переднего
моста. 9. Болт 4. 10. Задний мост. 11. Шланг вентиляции картера заднего моста. 12. Задний тормозной диск. 13. Болт 5. 14. Задний
приводной вал.
