33

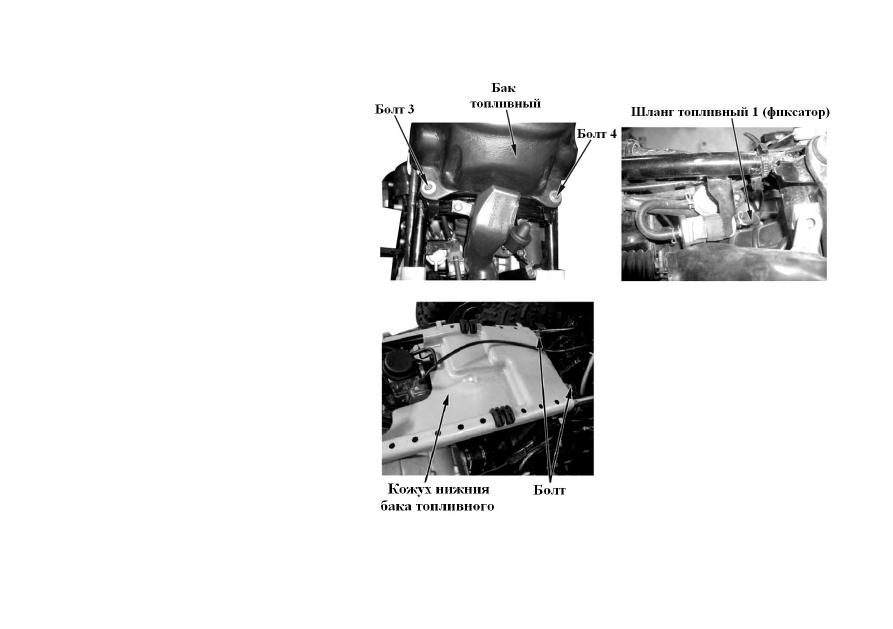

Снять топливный шланг 1 и хомут, бензобак
Установка:
Для установки проделать операции снятия в обратном
порядке
Примечание:
Не повредите основной кабель, трубки и шланги.
Основной кабель, кабели, трубки и шланги должны
быть правильно проложены согласно схеме. При
съеме топливного шланга 1 следите за образованием
течи горючего.



Нижняя пластина бензобака

Снять бензобак, болт 1, болт 2, верхнюю крышку
бензобака
Установка:
Для установки проделать операции снятия в обратном
порядке
Примечание: Не повредите основной кабель, трубки и
шланги.
Основной кабель, кабели, трубки и шланги должны
быть правильно проложены согласно схеме.







34

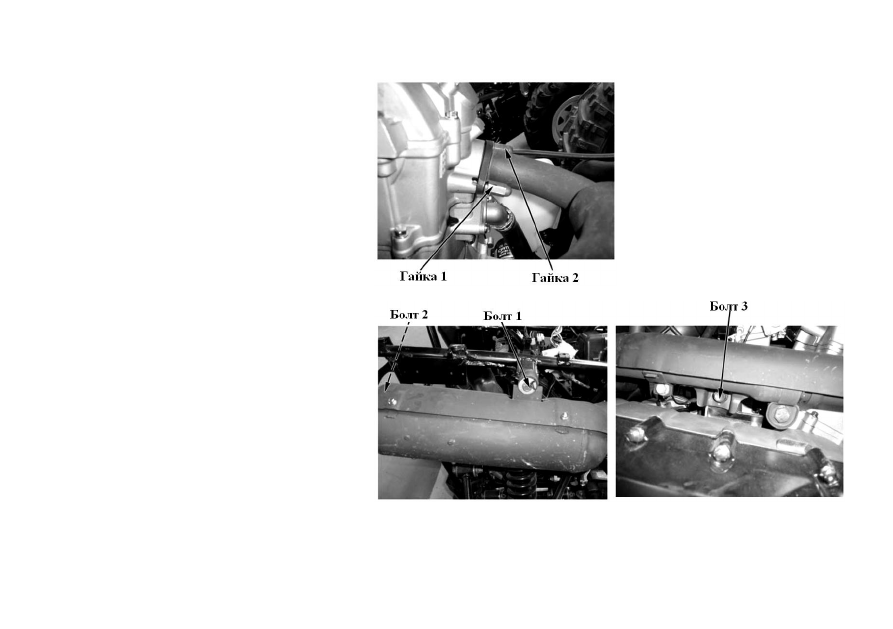

Глушитель


Внимание! Разборку производить только при
остывшем глушителе
Снять сиденье, правостороннюю панель, гайку 1,
гайку 2 для колена выхлопной трубы

Выкрутить болт 1





Выкрутить болты 2, 3, снять глушитель
Установка:
Для установки проделать операции снятия в обратном
порядке

Примечание:
При установке глушителя заменить уплотнительную
прокладку





35

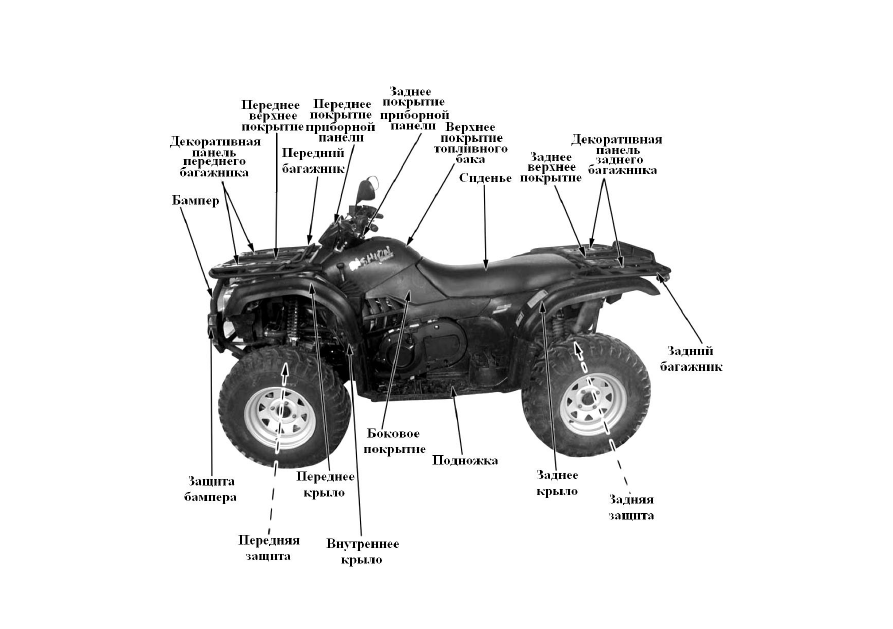

Видимые детали





36

3. Проверки и регулировки



Информация по капремонту







36

Осмотр и обслуживание









38

Рулевая колонка, тормозная система





41

Колеса











43

Подвеска











45

Переключение передач, топливная система





46

Система охлаждения









48

Осветительные приборы









50



Информация по капремонту
Предостережения
Примечание







Не допускайте долгой работы двигателя в плохо проветриваемом помещении ввиду содержания в выхлопе таких вредных
веществ, как CO.





После непосредственной остановки двигателя глушитель и двигатель очень горячие. Неосторожное прикосновение к ним может
вызвать серьезные ожоги. Если предполагается работа после выключения двигателя, всегда надевайте спецодежду с длинными
рукавами.





Бензин легко воспламеним, поэтому курение в рабочей зоне воспрещено. Не допускайте образования искр. Кроме того, пары
бензина взрывоопасны, поэтому работы должны проводиться в хорошо проветриваемом помещении.





Уделяйте особое внимание вращающимся и движущимся частям оборудования, смотрите, чтобы одежду и руки не затянуло в
рабочие механизмы.







Примечание
Транспортное средство должно быть установлено на твердой и ровной поверхности.


Таблица периодического обслуживания

Нижеприведенная таблица содержит данные по рекомендуемым временным интервалам для проведения обслуживания, необходимого для
поддержания квадрицикла в наилучшем состоянии. Периоды обслуживания выражены в километрах, милях и часах.
Примечание: более частое обслуживание может потребоваться транспортным средствам, эксплуатируемым в особо тяжелых условиях.
