Квадроцикл CF500A. Руководство - часть 6



21

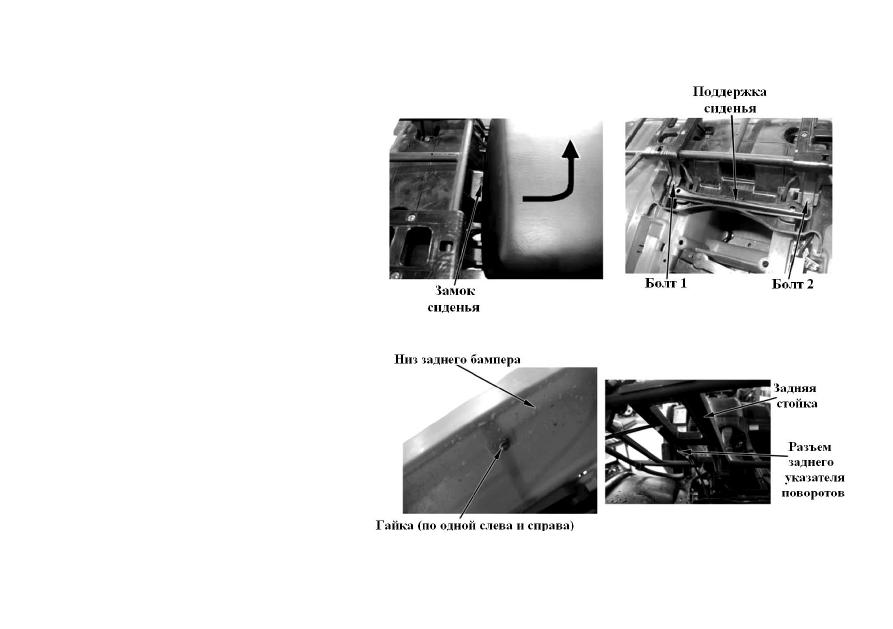

Сиденье


Демонтировать:
Поднять вверх замок сиденья
Снять сиденье

Установка
Поднять вверх замок сиденья
Нажать на сиденье вперед и вниз

Примечание: Убедитесь, что сиденье надежно
установлено


Поддержка сиденья, задний багажник


Демонтировать:

-

сиденье

-

болт 1, болт 2

Снять поддержку сиденья

Открутите 2 гайки крепления задней стойки и заднего
бампера с низа заднего бампера

Разъедините разъемы задних указателей поворотов









22

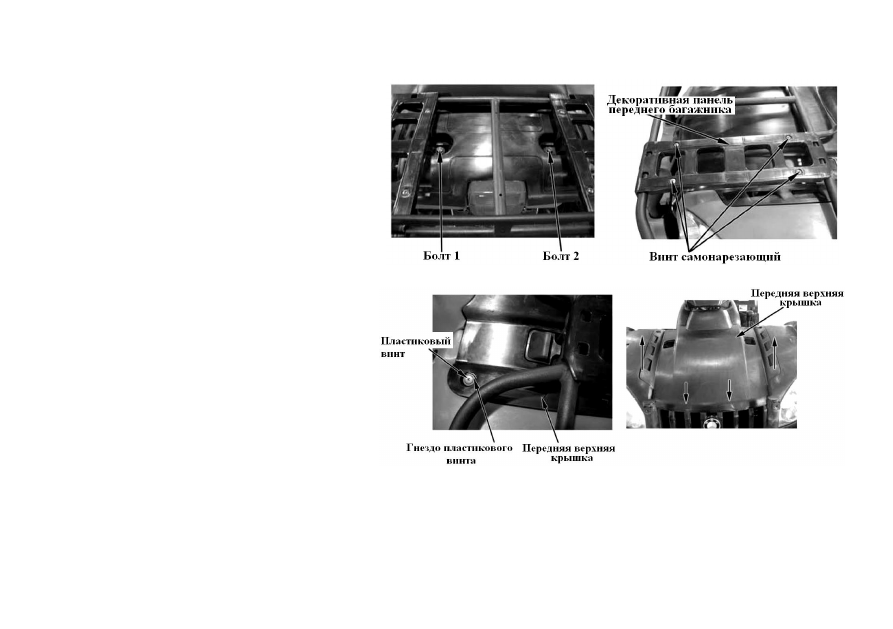

Открутить болт 1, 2
Снять задний багажник
Установка
Для установки повторить операцию снятия в
обратном порядке
Момент затяжки: фиксирующий болт, задний
багажник 35 Н·м – 45 Н·м

Декоративная панель, передний багажник

Снять:
4 самонарезающих винта с переднего багажника
Установка:
Для установки повторить операции в обратном
порядке.

Декоративная панель, задний багажник

Повторить вышеперечисленные операции для снятия
и установки декоративной панели заднего багажника.

Передняя верхняя крышка

Снять:
Передний багажник
Нажать на пластмассовый винт вверх от низа
переднего крыла плоской отверткой; вынуть
пластмассовый винт и его гнездо.
Отсоединить зажимы верхней крышки от бензобака и
переднего крыла как показано на рисунке;
подтолкнуть вперед и снять переднюю верхнюю
крышку









23



Установка:
При установке повторить операции снятия в обратном
порядке.

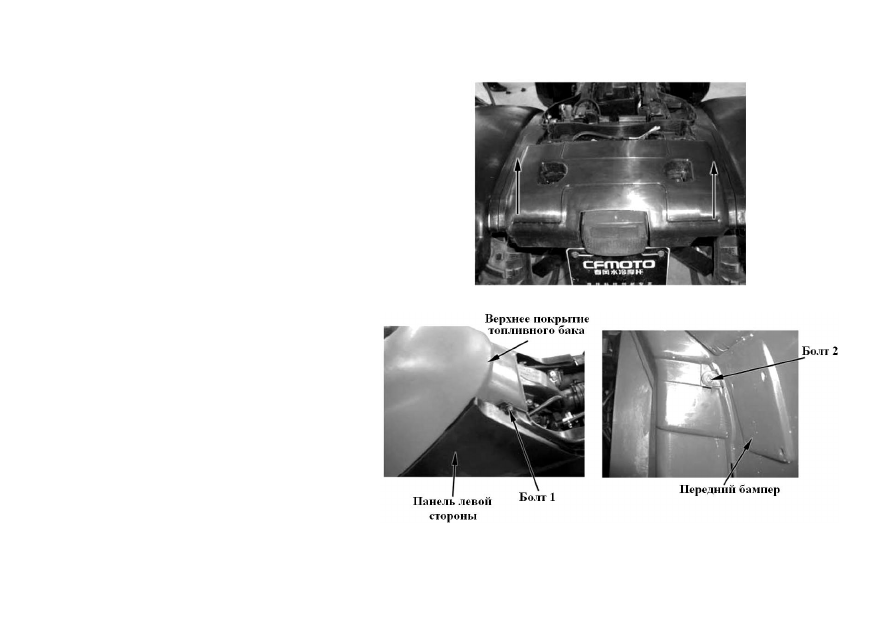

Задняя верхняя крышка

Демонтаж:
–задний багажник
Отсоединить зажимы задней верхней крышки от
заднего крыла. Снять заднюю верхнюю крышку
Установка:
Для установки повторить операции снятия в обратном
порядке







Левосторонняя панель


Снять:
– Сиденье
Открутить болт 1 левой панели и верхней крышки
бензобака

Открутить болт 2 левой панели и переднего крыла







24

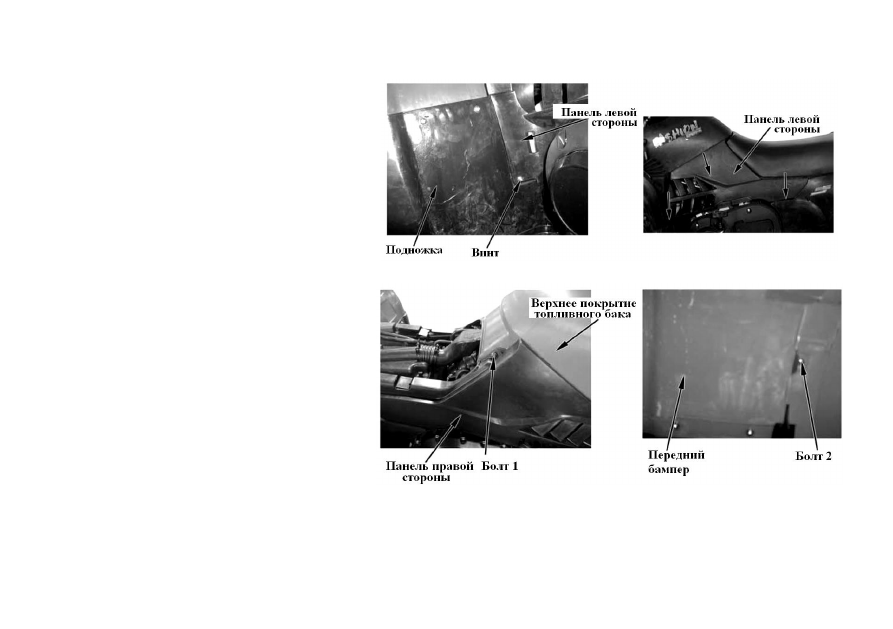

Выкрутить винт левосторонней панели и подножки
Снять левостороннюю панель в направлении,
указанном на рисунке справа
Установка:
Повторить операции снятия в обратном порядке



Правосторонняя панель


Снять:
– Сиденье
Выкрутить болт 1 правосторонней панели и верхней
крышки бензобака

Выкрутить болт 2 правосторонней панели и переднего
крыла
