- 103 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА



ПРИМЕЧАНИЕ:

Объём масла без учёта масляного фильтра: 1.8 л
Объём масла с учётом масляного фильтра: 1.9 л

11.

Заведите двигатель и прогрейте его в течение нескольких

минут. Во время прогрева убедитесь в отсутствии утечки. Если
найдено место утечки масла, немедленно заглушите двигатель и
установите её причину.

12.

Заглушите двигатель, проверьте уровень масла и

скорректируйте его, если это необходимо.

Проверка уровня масла в картере редуктора заднего моста

Перед каждой поездкой необходимо проверять отсутствие утечки
масла из картера редуктора заднего моста. Если найдена какая-
либо утечка, попросите дилера проверить и отремонтировать
квадроцикл.
1.

Расположите транспортное средство на горизонтальной поверхности.

2.

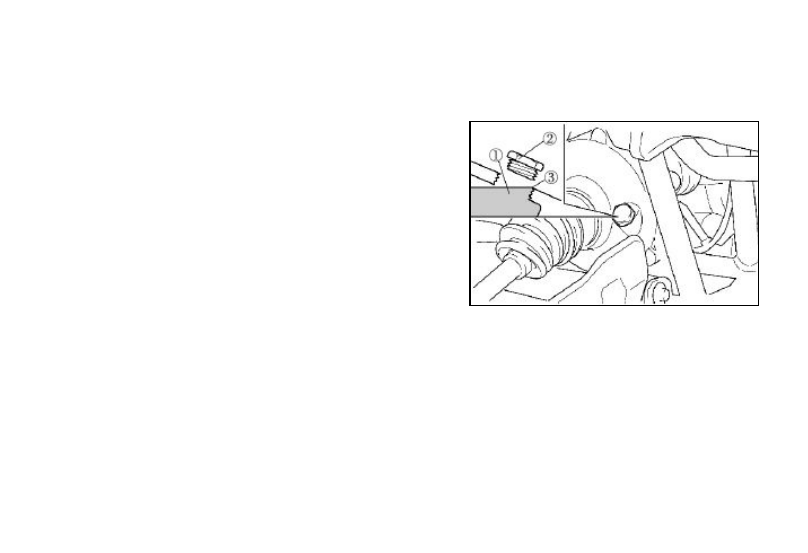

Выкрутите пробку



 маслоналивного отверстия и проверьте уровень масла. Уровень

масла  должен доходить до края отверстия. Если уровень масла ниже, то долейте необ-
ходимое количество, чтобы повысить уровень до необходимого.
3.

Установите пробку маслоналивного отверстия на место и затяните её с требуемым усили-

ем: 23 Н•м (2,3 кгсŸм).



- 104 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА



Замена масла в картере редуктора заднего моста
1.

Расположите транспортное средство на горизонтальной поверхности.

2.

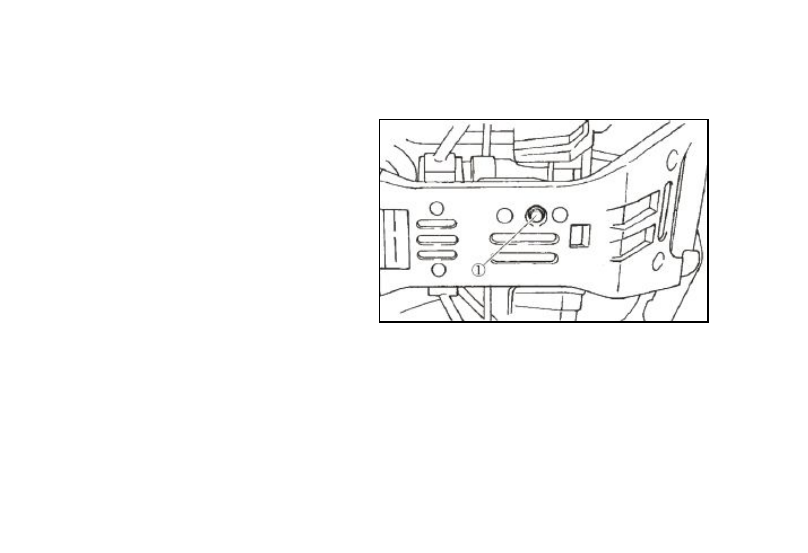

Для того, чтобы собрать использованное масло поместите под картер редуктора заднего

моста контейнер.
3.

Выкрутите пробку для заливки масла и сливную пробку, слейте масло.

4.

Закрутите на место сливную пробку и затяните её с требуемым усилием.

ПРИМЕЧАНИЕ:

Усилие затяжки сливной пробки: 23 Н•м (2,3кгсŸм)

5.

Залейте масло в картер редуктора заднего моста.

ПРИМЕЧАНИЕ:

Объём масла при периодической замене: 0,25 л ; Общий объём масла: 0,30 л

6.

Заверните пробку маслоналивного отверстия на место и затяните её с необходимым уси-

лием.

ПРИМЕЧАНИЕ:

Усилие затяжки пробки отверстия для заливки масла: 23 Н•м (2,3 кгсŸм).

7.

Проверьте отсутствие утечки масла. Если обнаружена утечка, установите и устраните её

причину.

ПРИМЕЧАНИЕ:

Убедитесь, что в картер не попали  посторонние предметы.







- 105 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА



Проверка уровня масла в картере редуктора переднего моста



1.

Расположите транспортное средство на

горизонтальной поверхности.
2.

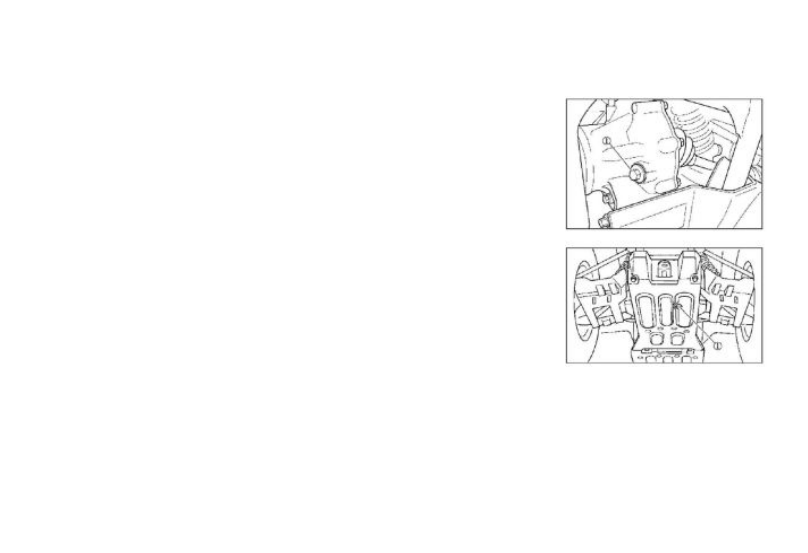

Выкрутите пробку

‚

 маслоналивного отверстия и

проверьте уровень масла. Уровень масла

ƒ



должен доходить до края отверстия. Если
уровень масла ниже, то долейте необходимое
количество, чтобы повысить уровень до
необходимого.
3.

Установите пробку маслоналивного отверстия на

место и



затяните её с требуемым усилием.

ПРИМЕЧАНИЕ:

Усилие затяжки пробки отверстия для заливки масла: 23 НŸм (2,3 кгсŸм)

Замена масла в картере редуктора переднего моста
1.

Расположите транспортное средство на горизонтальной поверхности.

2.

Чтобы собрать использованное масло, поместите контейнер под картер редуктора перед-

него моста.
3.

Выкрутите пробку маслоналивного отверстия и сливную пробку,  слейте масло.

4

.

Установите на место сливную пробку и затяните её с требуемым усилием.





- 106 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

Замена масла в картере редуктора переднего моста

ПРИМЕЧАНИЕ:

Усилие затяжки сливной пробки

:

 10

Н • м

(1.0

кгсŸм)



5.

Залейте масло в картер редуктора

переднего моста.

ПРИМЕЧАНИЕ:

Объём масла при периодической замене:
0,28

л

Общий объём масла:
0,33

л



6.

Установите пробку маслоналивного отверстия на место и затяните её с требуемым усили-

ем.
7.

Проверьте отсутствие утечки масла. В случае обнаружения, установите причину  утечки и

устраните её.

ПРИМЕЧАНИЕ:

Следите, чтобы посторонние предметы не попали  в картер редуктора переднего моста.
