- 71 -

ВЫБОР РЕЖИМА ТРАНСМССИИ

ОСТОРОЖНО

Перед переключением режима трансмиссии Вы должны остановить транспортное
средство, вернуть рычаг дросселя в закрытое положение и дождаться пока дви-
гатель вернётся к холостому ходу. В противном случае можно повредить трансмиссию.

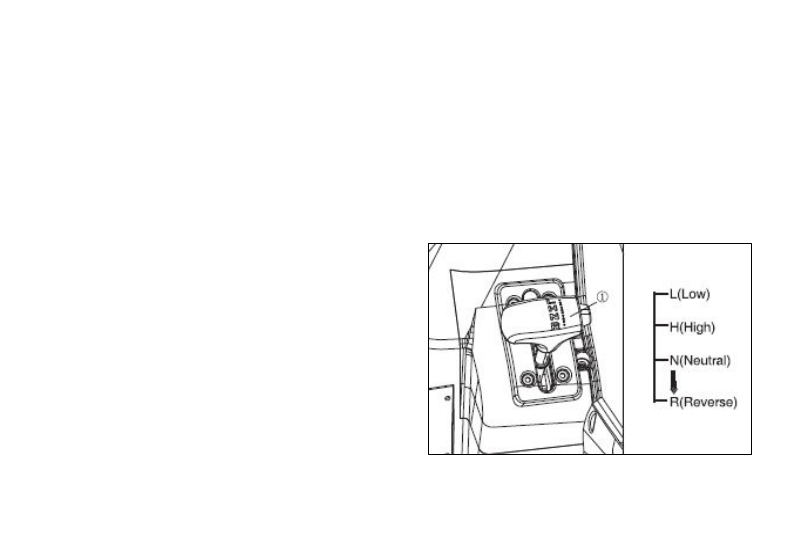

Переключение режима трансмиссии: с нейтрали на задний ход.



ПРИМЕЧАНИЕ

Невозможно переключить рычаг селектора на
задний ход (R) без использования ножного
тормоза (или его дублирующего рычага).
1.

Полностью остановите транспортное

средство и отпустите рычаг дросселя в
закрытое положение.
2.

Задействуйте педаль или рычаг тормоза.

3.

Переключите рычаг селектора с

нейтрального положения на задний ход.



- 72 -

УПРАВЛЕНИЕ ТРАНСПОРТНЫМ СРЕДСТВОМ

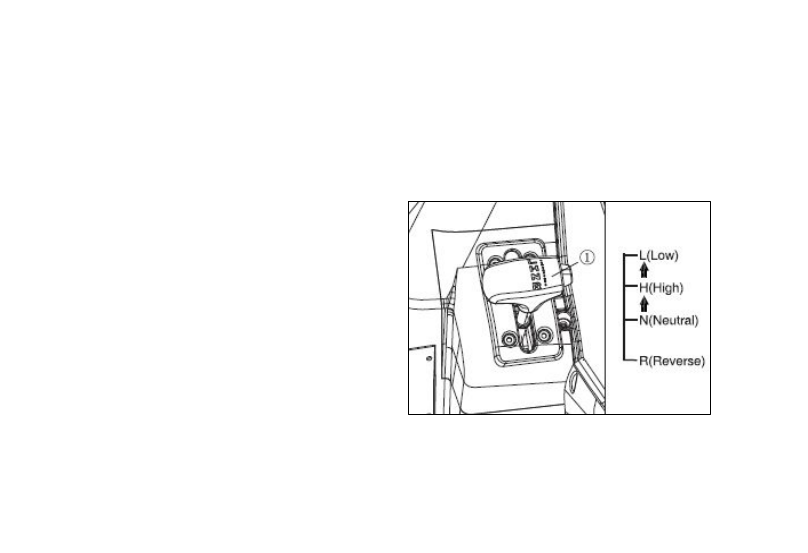

Переключение режимов трансмиссии: с нейтрали на повышенный (H), с по-
вышенного на пониженный (L) и наоборот.
1

.

Полностью остановите транспортное средство и возвратите рычаг дросселя в закрытое

положение.
2.

Переместите рычаг селектора



 вдоль направляющей на нужную позицию, утопив и удер-

живая при этом фиксатор ручки.
3.

Открывайте рычаг дросселя постепенно, но

уверенно, т.к. движение на слишком низких
оборотах двигателя приведёт к пробуксовке
сцепления и его преждевременному износу.



ПРИМЕЧАНИЕ

Перед тем как тронуться, убедитесь, что рычаг
селектора режима трансмиссии



 установлен

точно в желаемую позицию и на щитке
приборов горит соответствующая индикация.







- 73 -

УПРАВЛЕНИЕ ТРАНСПОРТНЫМ СРЕДСТВОМ



Перевозка груза

 ПРЕДОСТЕРЕЖЕНИЕ

Перегрузка, неправильная перевозка грузов или прицепа может повысить риск потери кон-
троля над транспортным средством или привести к превышению нагрузки на тормоза. При
перевозке груза всегда соблюдайте следующие меры предосторожности:

·  Не превышайте максимально допустимую массу транспортного средства.

·  Снижайте скорость движения и оставляйте больше места для торможения.

·  При эксплуатации квадроцикла на неровной местности или склонах уменьшите скорость

и перевозите минимальный груз, чтобы обеспечить стабильные условия движения.


РАСПРЕДЕЛЕНИЕ ГРУЗА

  Груз на заднем багажнике транспортного средства должен располагаться как можно

ближе к передней части квадроцикла и как можно ниже. При перевозке «высоких» грузов
центр тяжести смещается вверх, что создает менее стабильные условия вождения. Со-
кращайте массу высоких грузов. Если невозможно расположить груз по центру, надёжно
закрепите груз и соблюдайте предельную осторожность.

ПЕРЕД НАЧАЛОМ ДВИЖЕНИЯ ГРУЗ ДОЛЖЕН БЫТЬ НАДЁЖНО

 ЗАКРЕПЛЁН!

  Незакрепленные или плохо закреплённые грузы могут сместиться и создать нестабиль-

ные условия эксплуатации, что приведёт к потере контроля над транспортным средст-
вом. Всегда проверяйте, чтобы задний багажник был загружен правильно.



- 74 -

УПРАВЛЕНИЕ ТРАНСПОРТНЫМ СРЕДСТВОМ



Перевозка груза


СОБЛЮДАЙТЕ ПРЕДЕЛЬНУЮ ОСТОРОЖНОСТЬ



при перевозке грузов, свисающих с ба-

гажника (напр. длинных). Перевозка таких грузов может сильно повлиять на устойчивость и
манёвренность транспортного средства, привести к его опрокидыванию.

  Перевозка груза только на переднем или только на заднем багажнике может привести к

нарушению равновесия транспортного средства и повысить риск переворота последнего.
Распределяйте груз равномерно между передним и задним багажниками, но не превы-
шайте максимально допустимую нагрузку.

  При задействовании тормозов на нагруженном транспортном средстве соблюдайте край-

нюю осторожность.

  При перевозке грузов избегайте местности или ситуаций, когда квадроцикл может ска-

титься с уклона.

  Всегда правильно закрепляйте буксируемый груз за сцепное устройство.
  Транспортное средство, буксирующее груз по горизонтальной поверхности, не должно

развивать скорость более 16км/ч. При буксировке груза по неровной местности, на пово-
ротах, при движении вниз или вверх по холму скорость транспортного средства не долж-
на быть более 8км/ч.

  При перевозке груза на переднем багажнике не загораживайте фары.
