- 43 -

ЭЛЕКТРИЧЕСКИЕ ПЕРЕКЛЮЧАТЕЛИ





ПРЕДОСТЕРЕЖЕНИЕ

Активация режима «override» при полностью
открытой дроссельной заслонке может привести к
потере контроля над транспортным средством и,
как следствие, к серьёзной травме или летальному
исходу. Не включайте этот переключатель при
полностью открытой дроссельной заслонке.




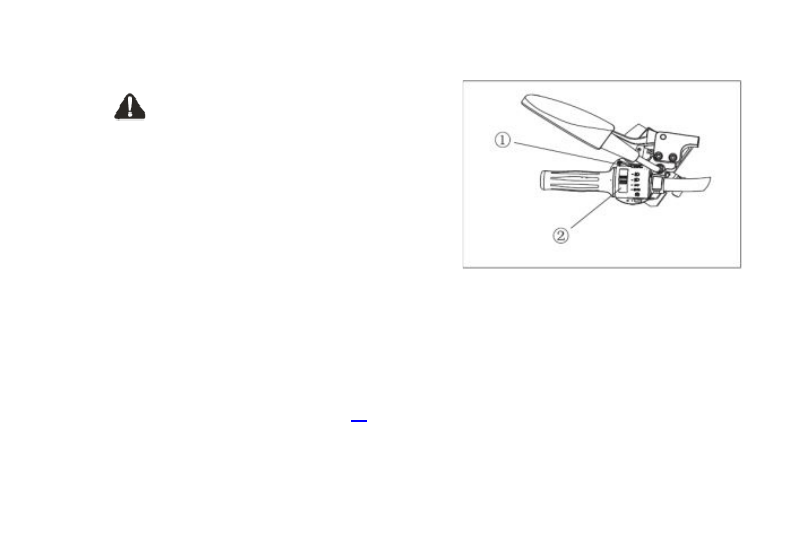

 Клавиша «override»  (выключатель функции

ограничения скорости в режиме «ПОЛНЫЙ
ПРИВОД + блокировка дифференциала»).

При включении режима «ПОЛНЫЙ ПРИВОД + блокировка дифференциала» максимальная
скорость вперёд автоматически ограничивается до 30км/час, а в режиме «Задний ход»-
25

км/ч (4100об/мин). Если условия всё-таки требуют большей мощности двигателя в этих

режимах при движении вперёд или назад (снятия ограничения скорости/мощности), нажмите
и удерживайте эту клавишу

.

 При этом загорается световой индикатор в виде красного тре-

угольника на щитке приборов (см стр.

61

).




При отпускании клавиши функция ограничения восстанавливается.



- 44 -

ЭЛЕКТРИЧЕСКИЕ ПЕРЕКЛЮЧАТЕЛИ


‚

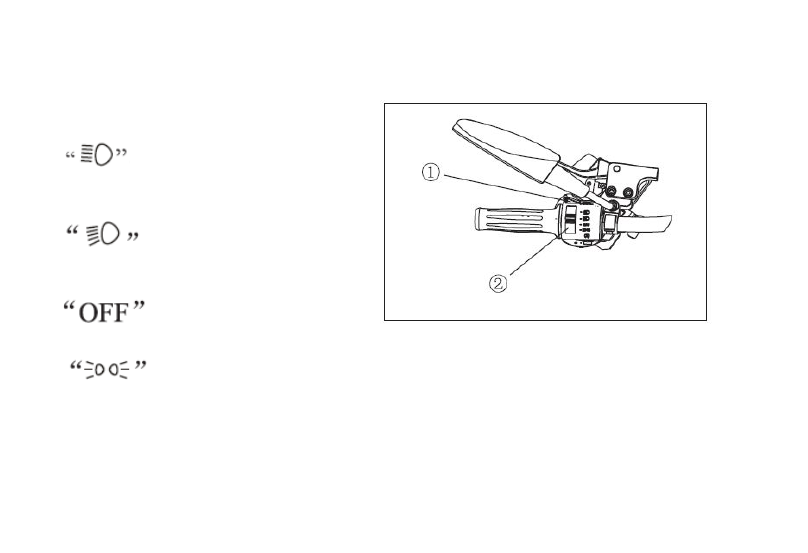

Переключатель света.

Переключатель света  имеет четыре
положения:

Если переключатель находится в

этом положении, то горит дальний свет
фар

 Если переключатель

находится в этом положении, то горит
ближний свет фар

 Если переключатель

находится в этом положении, то все электроосветительные приборы выключены

 Когда переключатель находится в этом положении, загораются передние габа-

ритные огни, задний  габаритный  огонь и подсветка приборов.







- 45 -

ЭЛЕКТРИЧЕСКИЕ ПЕРЕКЛЮЧАТЕЛИ


ƒ



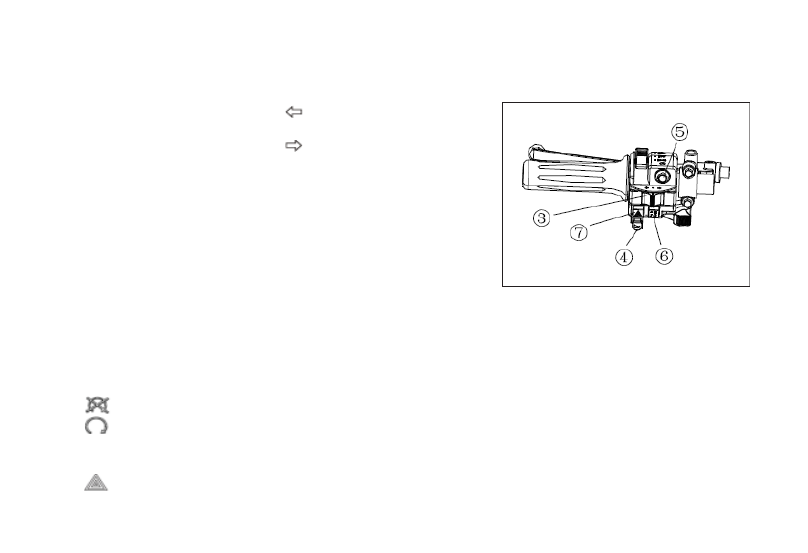

Переключатель указателей поворота.

Нажмите переключатель на

,

загорится левый

указатель поворота  и индикатор левого поворота.
Нажмите переключатель на

,

загорится правый

указатель поворота  и индикатор правого поворота.


„



Кнопочный выключатель гудка

Нажмите кнопку, и раздастся гудок.


…

Кнопка запуска двигателя

Нажмите эту кнопку для запуска двигателя.

ОСТОРОЖНО
Не оставляйте включёнными фары при выключенном двигателе дольше 30 минут. Аккумуля-
тор может разрядиться до такой степени, что его заряда не хватит для запуска стартером.
Если такое случится, извлеките аккумулятор и зарядите его.

†



Кнопочный выключатель электропитания двигателя квадроцикла.

 Кнопка нажата, питание выключено, двигатель глушится и запущен быть не может



Кнопка отжата, питание включено, двигатель может быть запущен.



‡



Копка включения аварийной сигнализации

при нажатии работают все указатели и индикаторы поворота.



- 46 -

ТОРМОЗА

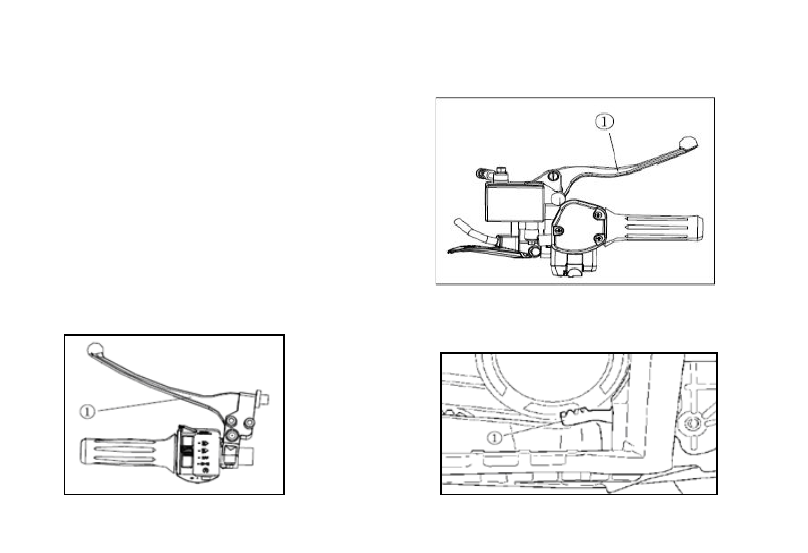

Рычаг тормоза передних колёс


Рычаг тормоза передних колёс



 расположен на

руле, с правой стороны.
Нажмите на рычаг тормоза по направлению к
рулю, чтобы задействовать тормоз передних
колёс.

Рычаг и педаль тормоза всех колёс
Педаль тормоза поз.



 (

Рис. внизу, справа)

расположена справа, у опоры правой ноги, а
дублирующий рычаг тормоза поз.



 (

Рис. внизу,

слева) – на левой стороне руля.
Нажмите педаль или выжмите дублирующий рычаг тормоза по направлению к рулю, чтобы
задействовать тормоза всех колёс.
