Шины, подвеска

Характеристики

Шины:



Тип

Бескамерные

Размер

Передние:

AT25x8-12



Задние:

AT25x10-12

Тормоза:



Передние колѐса                    тип:

Двухдисковый тормоз

Эксплуатация:

Правой рукой, правой ногой





Задние колѐса                        тип:

Однодисковый тормоз

Эксплуатация:

Левой рукой и правой ногой

Подвеска:



Передняя подвеска

Двойные поперечные рычаги

Задняя подвеска

Двойные поперечные рычаги

Амортизатор:



Передний амортизатор

Винтовая пружина/масляный
амортизатор

Задний амортизатор

Винтовая пружина/масляный
амортизатор

Ход колеса:



Ход переднего колеса

170 мм

Ход заднего колеса

225 мм



- 136 -





Электрооборудование

Характеристики

Электросистема.



Система зажигания

Конденсаторно - разрядная, на

постоянном токе (батарейная) DC.

C.D.I.

Генератор
Макс. выходная мощность

Генератор переменного тока

300 вт/5000об/мин

Ёмкость аккумулятора

12 В 18,0 ампер-часов









Осветительные приборы и индикаторы.

Напряжение лампы/мощность x

количество:





Фары  линзованные

H1  12В, 35Вт х 2
H3  12В, 35Вт х 2

Передние фонари указателей поворота

12В 10Вт x 2

Передние габариты

12В 5Вт х 2

Задние фонари указателя поворота

12В, 10Вт x 2

Задний габарит/стоп-сигнал

12В, 5Вт/21Вт x 1

Индикаторные лампы:
Индикаторная лампа нейтральной передачи
Индикаторная лампа заднего хода
Индикаторная лампа парковочной передачи
Индикаторная лампа высокой передачи
Индикаторная лампа низкой передачи
Индикаторная лампа блокировки дифференциала
Индикаторная лампа поворота
Индикаторная лампа дальнего света фар
Индикаторная лампа режима «OVERRIDE»



LED 1
LED 1
LED 1
LED 1
LED 1
LED 3

12В, 3,4Втx2

LED 1
LED 1



- 137 -

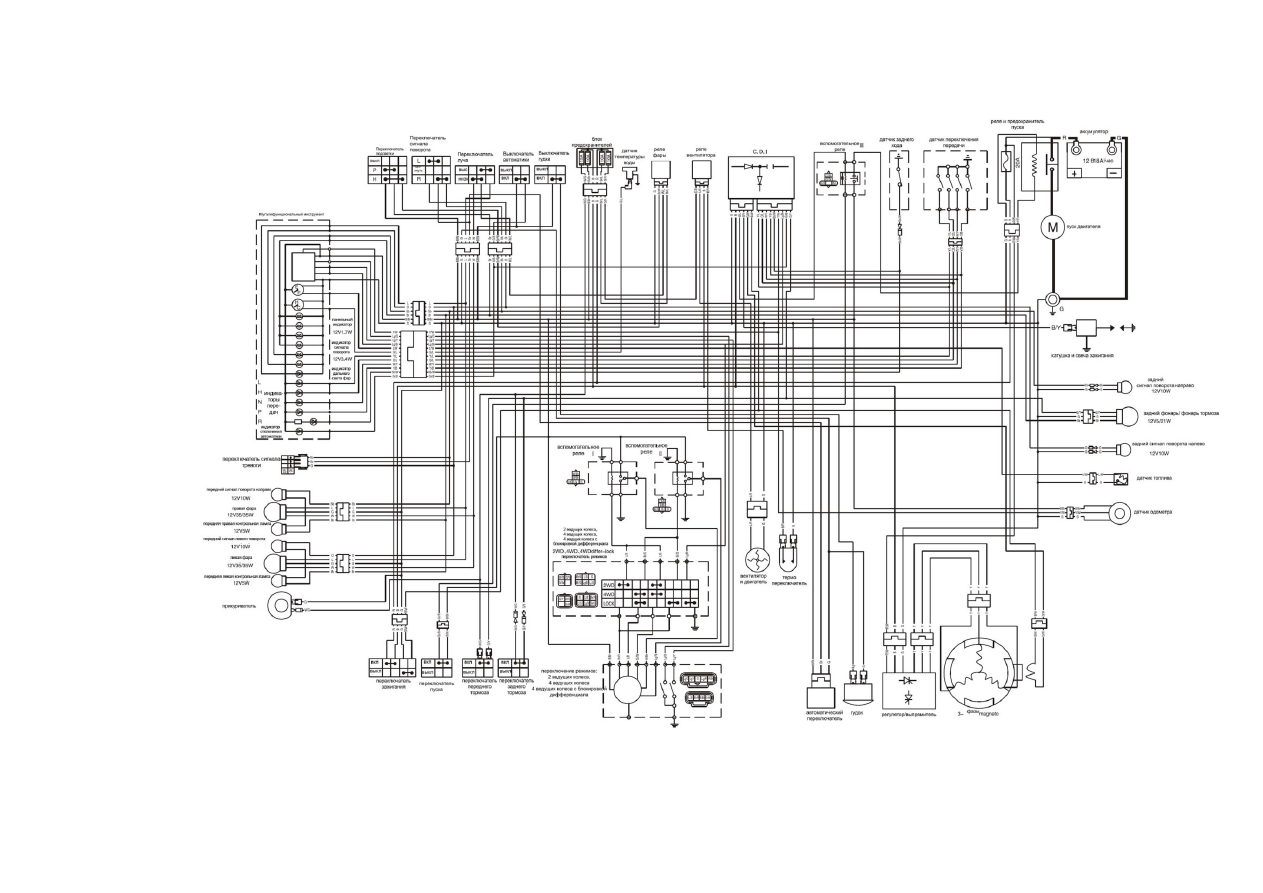

ЭЛЕКТРОСХЕМА








- 138 -




R-красный, B-черный, G-зеленый, L/R-сине-красный, G/Y-зелено-желтый, Y/R-желто-красный, Br-коричневый, Y-желтый, L-
синий, W-белый, O-оранжевый, B/Br-черно-коричневый, Br/l-коричнево-синий, W/G-бело-зеленый, G/B-зелено-черный, B/l-
черно-синий, Y/W-желто-белый, G/W-зелено-белый, G/B-зелено-черный L/B-сине-черный,  B/W-черно-белый,  B/Y-черно-
желтый,  W/Y-бело-желтый,  Lg-светло-зеленый,  Gr-серый,  G/l-зелено-синий,  G/R-зелено-красный,  Sb-небесно-голубой,
W/L-бело-синий,  R/W-красно-белый,  B/R-черно-красный,  Y/B-желто-черный,  L/W-сине-белый,  YB-желто-синий,  Gr/R-
серо-красный Gr/W-серо-белый,  Br/R-коричнево-красный,  L/B-сине-черный,  Br/G-коричнево-зеленый,  Lg/R-светло-
зеленый/красный,  L/G-сине-зеленый,  W/Br-бело-коричневый Lg/G-светло-зеленый/зеленый,  Lg/Y-светло-зеленый/
желтый,  Lg/Br-светло-коричневый,  Gr/B-серо-черный,  O/L-оранжево-голубой, Sb/W-небесно-голубой/белый
























CF500-2A/CF500-2, ноябрь 2008
