ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА


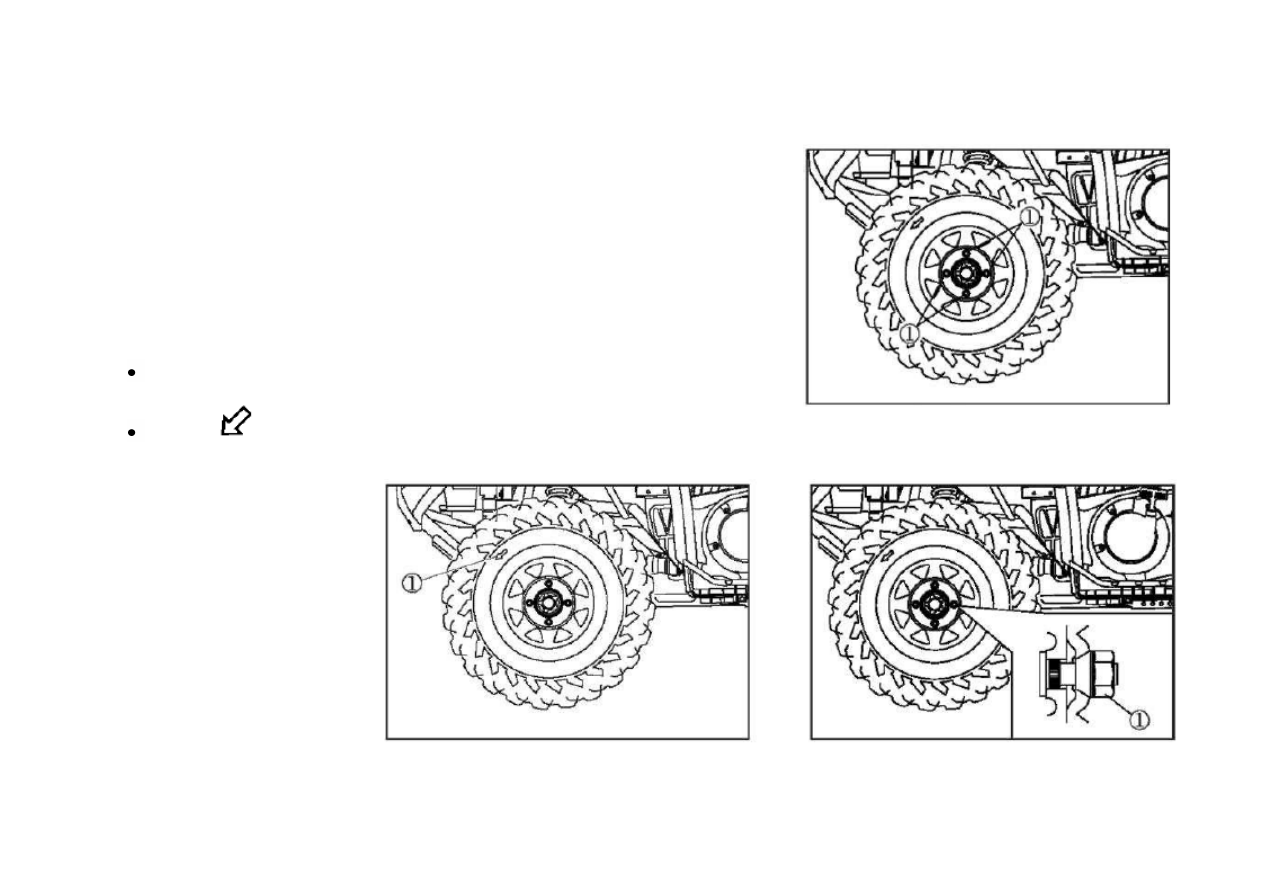

Демонтаж колеса

1. Ослабьте гайки колеса.
2. Поднимите квадроцикл и поместите под его раму подходящую стойку.
3. Открутите гайки с колеса.
4. Снимите колесо.

Установка колеса
1. Установите колесо и гайки.

ПРИМЕЧАНИЕ:

 Для всех колѐс используются гайки с конусной фаской. Устанавливайте

гайку конусной стороной к колесу.

 Стрелка

на шине должна указывать направление вращения колеса.



- 112 -



ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА


Установка колеса
2. Опустите квадроцикл колѐсами на землю.
3. Затяните гайки колеса с требуемым усилием.

ПРИМЕЧАНИЕ:
Момент затяжки гайки колеса: передние колеса: 55 Н • м (5,5 кгсм). Задние колеса: 55 Н • м (5,5 кгсм).

Аккумулятор

Транспортное средство оборудовано необслуживаемым аккумулятором.

Поэтому нет необходимости проверять электролит и добавлять дистиллированную воду в аккумулятор. Если кажется, что
аккумулятор разряжен (и не принимает зарядку), обратитесь к дилеру за консультацией.

ОСТОРОЖНО
Не пытайтесь снять уплотнительные колпачки элементов аккумуляторной батареи, этим Вы можете повредить
аккумулятор.


 ПРЕДУПРЕЖДЕНИЕ

Не допускайте контакта аккумулятора с кожей, глазами или одеждой. Работая вблизи аккумулятора, надевайте защитные
очки. Не допускайте к аккумулятору детей.

Действия:

ПРИ ПОПАДАНИИ НА КОЖУ: Прополоскать водой. ПРИ ПОПАДАНИИ ВНУТРЬ: Выпейте большое количество воды или
молока. После молока примите внутрь окись магния, сырые яйца или растительное масло. Немедленно обратитесь за
медицинской помощью.

ПРИ ПОПАДАНИИ В ГЛАЗА: Промывайте глаза водой в течение 15 минут и немедленно обратитесь за помощью к врачу.
Храните аккумуляторы подальше от искр, пламени, сигарет или других источников возгорания. Во время зарядки
аккумулятора или его использования в закрытом помещении проветривайте помещение.





- 113 -


ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА


Уход за аккумулятором
1.

Если транспортное средство не используется в течение месяца или дольше, снимите аккумулятор и храните его в

прохладном, тѐмном месте. Перед повторной установкой полностью зарядите его.

ОСТОРОЖНО
Для зарядки необслуживаемого аккумулятора необходимо специальное зарядное устройство (с постоянным
напряжением/силой тока или постоянным напряжением). Использование обычного зарядного устройства может сократить
срок службы аккумулятора.
2. При установке аккумулятора в транспортное средство, убедитесь,
что все контакты присоединены правильно.
Замена плавкого предохранителя
1. Корпус блока плавких предохранителей и главный предохранитель
расположены под сиденьем.
2. Если предохранитель сгорел, то выключите зажигание, извлеките
перегоревший предохранитель, и установите новый, требуемого
номинала. Затем поверните ключ зажигания в положение «ON» и
включите соответствующие переключатели. Если предохранитель
сразу же перегорит снова, проконсультируйтесь с дилером.


 ПРЕДУПРЕЖДЕНИЕ

Всегда используйте предохранители требуемого номинала.
Никогда не используйте какой-либо материал вместо настоящего предохранителя.

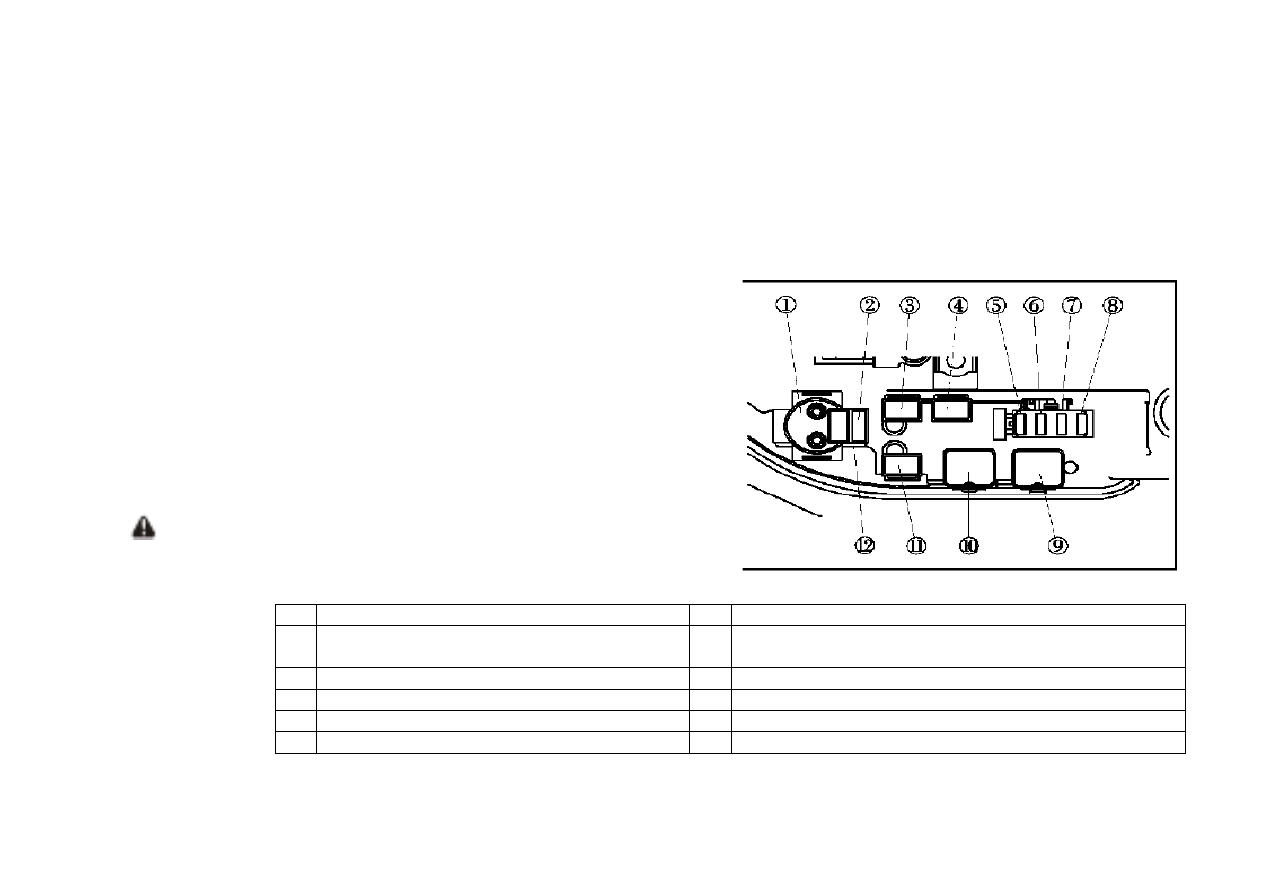

1.

Реле стартера

2.

Главный предохранитель(20A)

3.

Реле режимов 2WD (два ведущих колеса)
 - 4WD (4 ведущих колеса)

4.

Реле блокиратора дифференциала
 в режиме полного привода (4WD-DIFF. LOCK)

5.

Предохранитель(10A)

6.

Предохранитель(15A)

7.

Предохранитель(10A)

8.

Предохранитель(10A)

9.   Реле вентилятора

10.   Реле фар

12.  Запасной предохранитель

11.  Дополнительное реле стартера




- 114 -



ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА


Замена плавкого предохранителя

ОСТОРОЖНО
Для предотвращения короткого замыкания при проверке или замене плавкого
предохранителя следует повернуть ключ зажигания в положение «OFF».

Замена лампы фары
Если перегорает лампа фары, замените ее следующим образом:

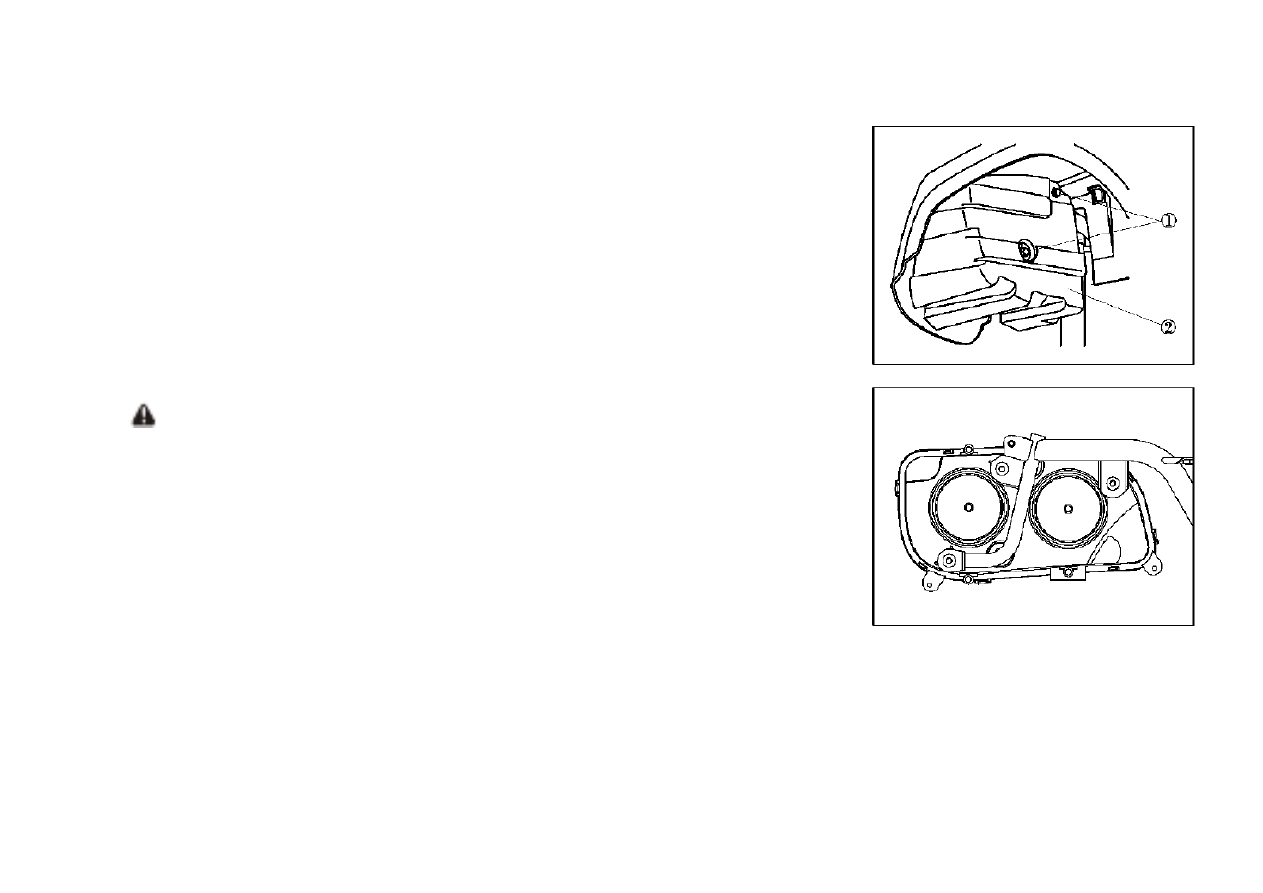

1. Снимите защитный кожух фары и резиновую крышку на задней стороне фары,
сместив ее.
2. Снимите пружинный фиксатор лампы фары.
3. Извлеките лампу фары из патрона.


 ПРЕДУПРЕЖДЕНИЕ

Перед тем, как прикасаться к лампе или заменять еѐ, дайте лампе остыть.
