Квадроцикл CF500 (-A, -A Basic) 4х4. Руководство - часть 51





- 195 -

СПЕЦИФИКАЦИЯ

Шины, подвеска

Характеристики

Шины   Тип

Бескамерные

Размер Передние/Задние:

AT25x8-12 /AT25x10-12

Тормоза:

Гидравлическая, двухконтурная

Передние колёса

Двухдисковый тормоз

Эксплуатация:

Правой, левой рукой, правой ногой

Трансмиссионный тормоз

Однодисковый тормоз

Эксплуатация:

Левой рукой и правой ногой

Стояночный тормоз

Механический, с тросовым приводом

Подвеска:



Передняя подвеска

Двойные поперечные А -обр. рычаги

Задняя подвеска

Двойные поперечные Н -обр. рычаги

Амортизатор:



Передний амортизатор

Винтовая пружина/масляный амортизатор

Задний амортизатор

Винтовая пружина/масляный амортизатор

Ход подвески:



Ход передней подвески

170

мм

Ход задней подвески

225

мм

- 196 -

СПЕЦИФИКАЦИЯ

Электрооборудование

Характеристики

Электросистема.



Система зажигания

Конденсаторно - разрядная, на постоянном

токе (батарейная) DC. C.D.I.

Генератор
Макс. выходная мощность

Генератор переменного тока

300

вт/5000об/мин

Ёмкость аккумулятора

12

В 18,0 ампер-часов

Осветительные приборы и индикаторы. Напряжение лампы/мощность x количество:

Фары

HS1 12

В, 35Вт/35Вт х 2

Передние фонари указателей поворота

12

В 10Вт x 2

Передние габариты

12

В 5Вт х 2

Задние фонари указателя поворота

12

В, 10Вт x 2

Задний габарит/стоп-сигнал

12

В, 5Вт/21Вт x 1







- 197 -

СПЕЦИФИКАЦИЯ



Индикаторные лампы:
Индикаторная лампа нейтральной пере-
дачи
Индикаторная лампа заднего хода
Индикаторная лампа парковочной пере-
дачи
Индикаторная лампа высокой передачи
Индикаторная лампа низкой передачи
Индикаторная лампа блокировки диф-
ференциала
Индикаторная лампа поворота
Индикаторная лампа дальнего света фар
Индикаторная лампа режима
«OVERRIDE»




LED 1
LED 1



LED 1
LED 1
LED 1



LED 3

12

В, 3,4Втx2

LED 1



LED 1



- 198 -

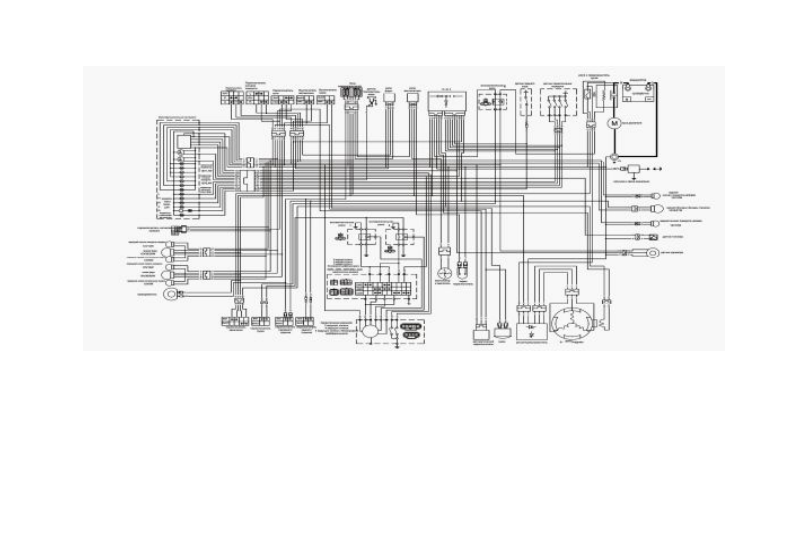

ЭЛЕКТРОСХЕМА





R-

красный, B-черный, G-зеленый, L/R-сине-красный, G/Y-зелено-желтый, Y/R-желто-красный, Br-коричневый, Y-

желтый, L-синий, W-белый, O-оранжевый, B/Br-черно-коричневый, Br/l-коричнево-синий, W/G-бело-зеленый, G/B-
зелено-черный, B/l-черно-синий, Y/W-желто-белый, G/W-зелено-белый, G/B-зелено-черный L/B-сине-черный,  B/W-
черно-белый,  B/Y-черно-желтый,  W/Y-бело-желтый,  Lg-светло-зеленый,  Gr-серый,  G/l-зелено-синий,  G/R-зелено-
красный,  Sb-небесно-голубой,  W/L-бело-синий,  R/W-красно-белый,  B/R-черно-красный,  Y/B-желто-черный,  L/W-
сине-белый,  YB-желто-синий,  Gr/R-серо-красный Gr/W-серо-белый,  Br/R-коричнево-красный,  L/B-сине-черный,
Br/G-

коричнево-зеленый,  Lg/R-светло-зеленый/красный,  L/G-сине-зеленый,  W/Br-бело-коричневый Lg/G-светло-

зеленый/зеленый,  Lg/Y-светло-зеленый/ желтый,  Lg/Br-светло-коричневый,  Gr/B-серо-черный,  O/L-оранжево-
голубой, Sb/W-небесно-голубой/белый
