Квадроцикл CF500 (-A, -A Basic) 4х4. Руководство - часть 15





- 51 -



ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И ИХ СВОЙСТВА

Электрические переключатели

ƒ

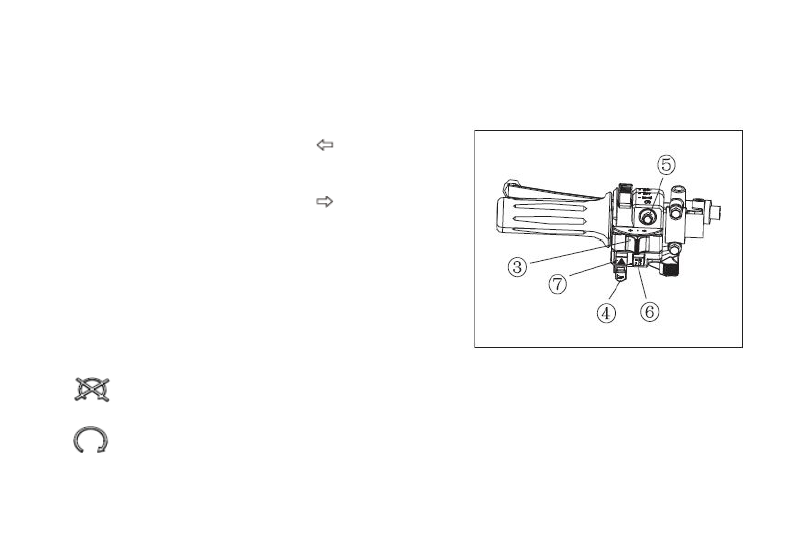

Переключатель указателей поворота.

Нажмите переключатель на  , загорится
левый указатель поворота  и индикатор
левого поворота.
Нажмите переключатель на  , загорится
правый указатель поворота  и индикатор
правого поворота.

„

Кнопочный выключатель гудка

Нажмите кнопку, и раздастся гудок.

…

Кнопка запуска двигателя

Нажмите эту кнопку для запуска двигателя.

†



Кнопочный выключатель аварийного
отключения электропитания двигателя квадроцикла.

Кнопка нажата, питание выключено, двигатель глушится и запущен быть не

может

 Кнопка отжата, питание включено, двигатель может быть запущен

.

- 52 -

ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И ИХ СВОЙСТВА

Электрические переключатели

‡



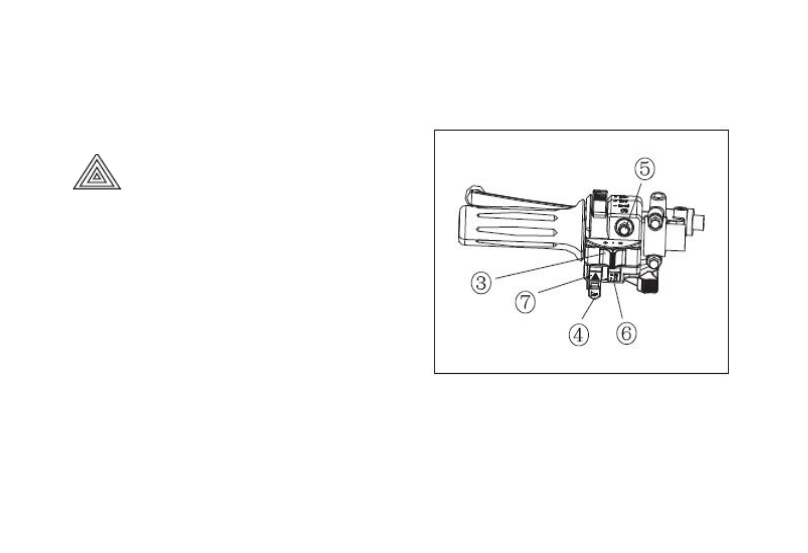

Кнопка включения аварийной
сигнализации



При нажатии работают все указатели и
индикаторы поворота.

ОСТОРОЖНО

Не оставляйте включёнными фары при
выключенном двигателе дольше 30 минут.
Аккумулятор может разрядиться до такой
степени, что его заряда не хватит для
запуска стартером. Если такое случится,
извлеките аккумулятор и зарядите

его





- 53 -

ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И ИХ СВОЙСТВА

Тормоза

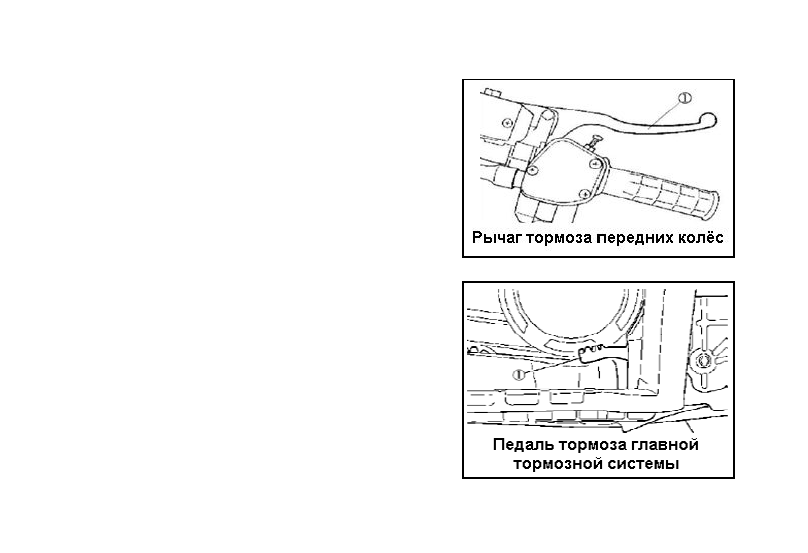

Рычаг тормоза передних колёс

Рычаг тормоза передних колёс



 расположен

на руле с правой стороны.
Нажмите на рычаг тормоза по направлению к
рулю, чтобы задействовать тормоз передних
колёс.

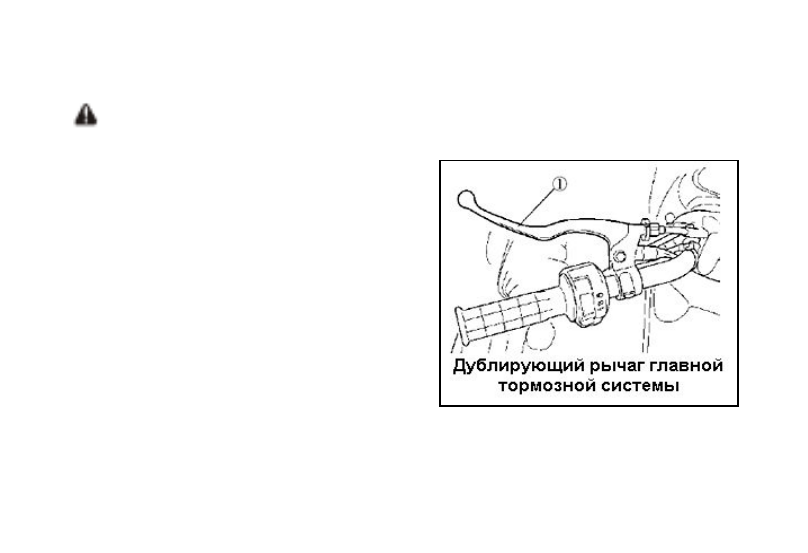

Рычаг и педаль главной тормозной
системы

Педаль  тормоза



  расположена  справа,  у

опоры правой ноги, а  дублирующий рычаг нож-
ного тормоза – на левой стороне руля.
Нажмите  педаль  или  выжмите  дублирующий
рычаг  тормоза  по  направлению  к  рулю, чтобы
задействовать тормоз всех колёс.

- 54 -

ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И ИХ СВОЙСТВА

Тормоза



ПРЕДУПРЕЖДЕНИЕ

Эксплуатация квадроцикла с «мягкими» рычагами тормозов может привести к потере
тормозной способности, и, как следствие, к
аварии. Никогда не эксплуатируйте квад-
роцикл, если по ощущениям рычаги
тормозов недостаточно упруги.
Перед началом поездки всегда проверяйте
уровень жидкости в главном тормозном
цилиндре и ход рычагов тормоза. При
нажатии рычагов должно ощущаться
определенное усилие. Если рычаг
нажимается слишком легко, это может
означать утечку тормозной жидкости или
недостаточный уровень жидкости в главном
тормозном цилиндре. Перед началом
поездки необходимо устранить причину
утечки или долить тормозную жидкость (если это необходимо). Для проведения пра-
вильной диагностики и ремонта свяжитесь с официальным дилером CFMoto.
