Мотоцикл Сузуки DR-Z250. Руководство - часть 54

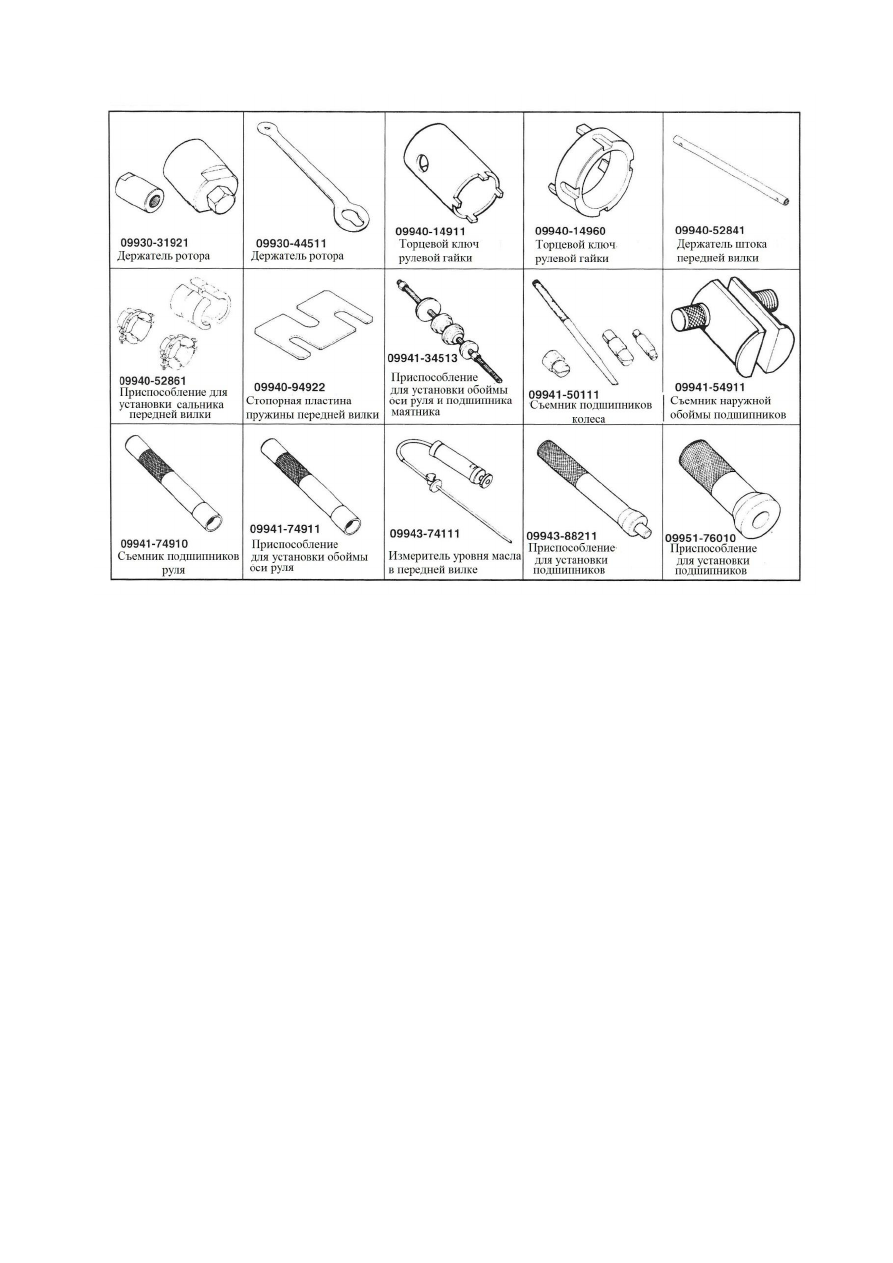

Сервисная информация 7-17









Сервисная информация 7-18



КРУТЯЩИЙ МОМЕНТ ЗАТЯЖКИ



ДВИГАТЕЛЬ



Наименование

N*m (Н*м)

kgf*m

(кгс*м)

lb-ft

(фунт силы

на фут)

Болт крышки головки блока цилиндра

14

1.4

10

Болт головки блока цилиндра

[М:10]

42

4.2

30.5

[М: 6]

10

1.0

7

Гайка основания блока цилиндра

10

1.0

7

Свеча зажигания

11

1.1

8

Болт натяжителя цепи ГРМ

10

1.0

7

Заглушка окна контроля верхней мертвой точки

23

2.3

16.5

Болт держателя распределительного вала

10

1.0

7

Заглушка крышки генератора

11

1.1

8

Гайка оси ротора генератора

100

10.0

72.5

Болт стопора рычага переключения передач

19

1.9

13.5

Болт картера

с шестигранной головкой

11

1.1

8

с внутренним шестигранником (Allen)

17

1.7

12.5

Гайка ведущего зубчатого колеса

70

7.0

50.5

Болт зубчатого колеса стопора кулачка переключения
передач

10

1.0

7

Болт стопора кулачка переключения передач

10

1.0

7

Болт крышки сцепления

10

1.0

7

Болт пружины сцепления

10

1.0

7

Гайка ступицы диска сцепления

50

5.0

36

Болт сальника

8

0.8

5.5

Заглушка слива масла из двигателя

21

2.1

15

Гайка двигателя установочная [M:8]

41

4.1

29.5

Гайка двигателя установочная [M:10]

88

8.8

63.5

Болт установочного кронштейна двигателя [L:16]

23

2.3

16.5

Гайка установочного кронштейна двигателя

40

4.0

29

Болт выхлопной трубы

23

2.3

16.5

Болт глушителя соединительный

23

2.3

16.5

Болт глушителя установочный

23

2.3

16.5

Болт шланга масляного радиатора

[M:10]

20

2.0

14.5

[M:12]

23

2.3

16.5

Болт рычага дроссельной заслонки (карбюратор)

3.5

0.35

2.5






Сервисная информация 7-19


ХОДОВАЯ ЧАСТЬ









Наименование

H*m

(Н*м)

kgf*m

(кгс*м)

lb-ft

(фунт

силы на

фут)

Передняя ось

65

6.5

47

Гайка кронштейна передней оси

12

1.2

8.5

Болт с головкой крышки передней вилки

23

2.3

16.5

Болт штока демпфера передней вилки

35

3.5

25.5

Контргайка внутреннего штока передней вилки

20

2.0

14.5

Крышка передней вилки и втулка регулятора жесткости
передней вилки

35

3.5

25.5

Болт нижнего зажима передней вилки

26

2.6

19.0

Болт верхнего зажима передней вилки

26

2.6

19.0

Верхняя гайка рулевой оси

90

9.0

65.0

Болт держателя руля

26

2.6

19.0

Установочный болт главного тормозного цилиндра переднего
тормоза

10

1.0

7

Установочный болт переднего калипера

26

2.6

19.0

Установочный болт тормозной колодки
 (передней и задней)

18

1.8

13

Заглушка болта передней тормозной колодки

2.5

0.25

1.8

Винт переднего тормозного диска

10

1.0

7

Соединительный болт тормозного шланга

23

2.3

16.5

Клапан выпуска воздуха из калипера  (передний и задний)

7.5

0.75

5.5

Установочный болт главного тормозного цилиндра заднего
тормоза

10

1.0

7

Контргайка тяги главного тормозного цилиндра заднего тормоза

18

1.8

13

Болт заднего тормозного диска

23

2.3

16.5

Болт передней подножки

55

5.5

40

Гайка оси маятника

77

7.7

55.5

Установочный болт заднего амортизатора
 (верхний и нижний)

55

5.5

40

Контргайка регулятора жесткости пружины заднего
амортизатора

90

9.0

65

Гайка тяги заднего шатуна

100

10.0

72.5

Центральная гайка заднего шатуна

100

10.0

72.5

Установочная гайка заднего шатуна

80

8.0

58.0

Установочный болт продольной трубы рамы

27

2.7

19.5

Болт боковой подставки

50

5.0

36

Гайка боковой подставки

55

5.5

40

Гайка задней звезды

23

2.3

16.5

Болт педали заднего тормоза

23

2.3

16.5

Гайка задней оси

110

11.0

79.5

Ролик приводной цепи  (верхний и нижний)

40

4.0

29.0

Ниппель спицы

4

0.4

3

Сервисная информация 7-20



КРУТЯЩИЙ МОМЕНТ ЗАТЯЖКИ


Для остальных болтов и гаек, упомянутых выше, смотрите эту таблицу:

Диаметр
болта, мм

Стандартный болт или меченый «4»

Болт меченый «7»

N*m (Н*м)

kgf*m

(кгс*м)

lb-ft

(фунт силы

на фут)

N*m (Н*м)

kgf*m

(кгс*м)

lb-ft

(фунт силы

на фут)

4

1.5

0.15

1.0

2.3

0.23

1.5

5

3

0.3

2.0

4.5

0.45

3.0

6

5.5

0.55

4.0

10

1.0

7.0

8

13

1.3

9.5

23

2.3

16.5

10

29

2.9

21.0

50

5.0

36.0

12

45

4.5

32.5

85

8.5

61.5

14

65

6.5

47.0

135

13.5

97.5

16

105

10.5

76.0

210

21.0

152.0

18

160

16.0

115.5

240

24.0

173.5
