Мотовездеход Honda TRX250EX. Руководство - часть 24

Воздухоочиститель

Дренажная трубка корпуса воздухоочистителя подлежит обслуживанию
согласно требованиям Регламента технического обслуживания. (Частое
форсирование бродов может потребовать более частого обслуживания.) Если в
трубке присутствуют отложения, трубка подлежит очистке до начала движения.

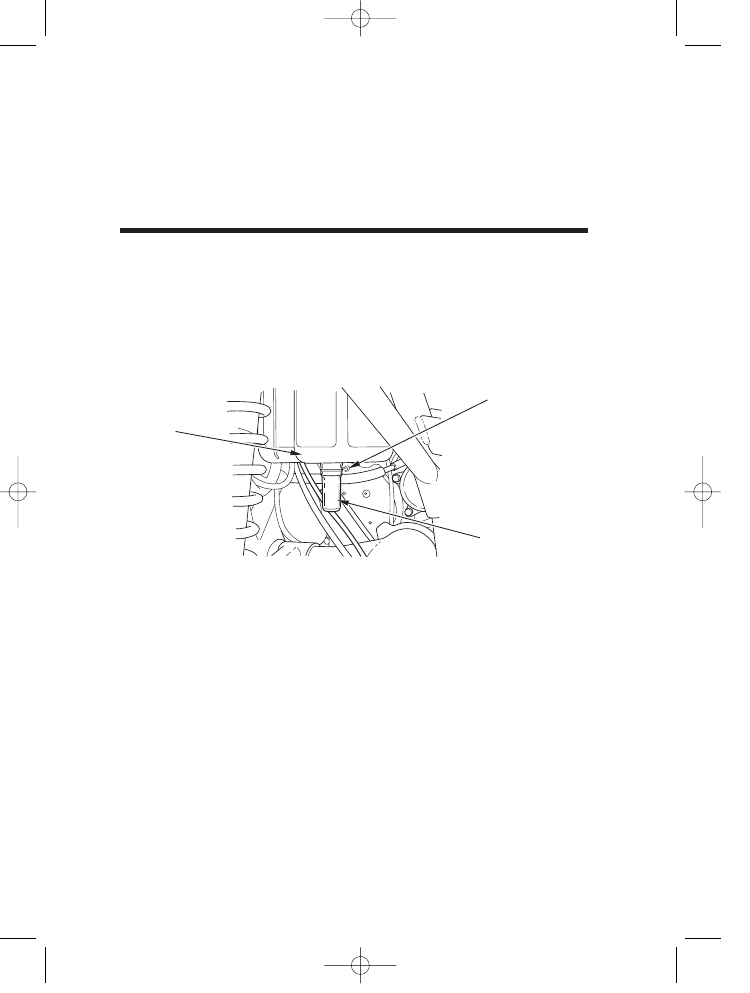

ЗАДНЯЯ СТОРОНА

(1) дренажная трубка

(3) корпус воздушного фильтра

(2) фиксатор

1.  Демонтируйте дренажную трубку (1), отсоединив фиксатор (2), располо%

женный под корпусом воздухоочистителя (3).

2.  Слейте отложения.
3.  Установите на место трубку и надежно закрепите ее с помощью фиксатора.

102 Обслуживание мотовездехода Honda

(1)

(3)

(2)

Дроссельная заслонка

Ознакомьтесь с правилами техники безопасности на стр. 75.

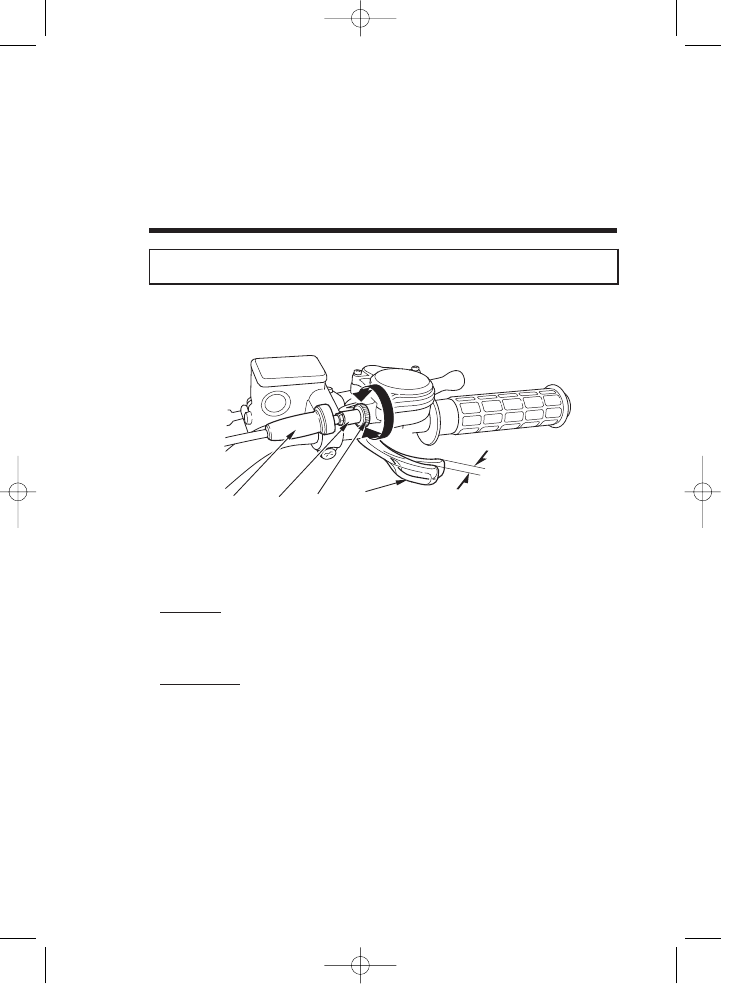

ПРАВАЯ РУКОЯТКА

(1) рычаг акселератора

(4) контрагайка

(2) резиновая гильза

(А) уменьшение свободного хода

(3) регулятор троса акселератора

(В) увеличение свободного хода

Проверка

Величина свободного хода проверяется на рычаге (1) управления дроссельной
заслонкой.
Свободный ход:

3 F 8 мм

Регулировка
1. Сместите резиновую гильзу (2) назад, чтобы обнажить регулятор (3) троса

акселератора.

2. Ослабьте контргайку (4).
3. Для регулировки величины свободного хода поворачивайте регулятор.
4. Закрутите контргайку и установите на место резиновую гильзу.
5. После завершения регулировки свободного хода рычага акселератора

проверьте корректность его работы во всех положениях руля.

Обслуживание мотовездехода Honda  103

Свободный ход рукоятки акселератора

(1)

(2)

(4)

(3)

(

(

A

A

)

)

(

(

B

B

)

)

3 % 8 мм

Дроссельная заслонка

Ознакомьтесь с правилами техники безопасности на стр. 75.

1. Проверьте  правильность  установки  всех  компонентов  дроссельной

заслонки и надежность затяжки всех болтов.

2. После завершения  регулировки  свободного  хода рычага акселератора

проверьте корректность его работы во всех положениях руля. Для
устранения обнаруженных неисправностей обратитесь к официальному
дилеру Honda.

3. Проверьте  состояние тросов,  идущих  от рычага  управления до карбю%

ратора. Замените трос при наличии на нем задиров и иных повреждений.

4. Проверьте трос на натяжение и вибрации во всех положениях руля.
5. Смазывайте трос смазкой для тросов, имеющейся в торговой сети, чтобы

не допустить его преждевременного износа или коррозии

104 Обслуживание мотовездехода Honda

Осмотр дроссельной заслонки

Рукоятка и трос привода рукоятки

воздушной заслонки карбюратора

Ознакомьтесь с правилами техники безопасности на стр. 75.

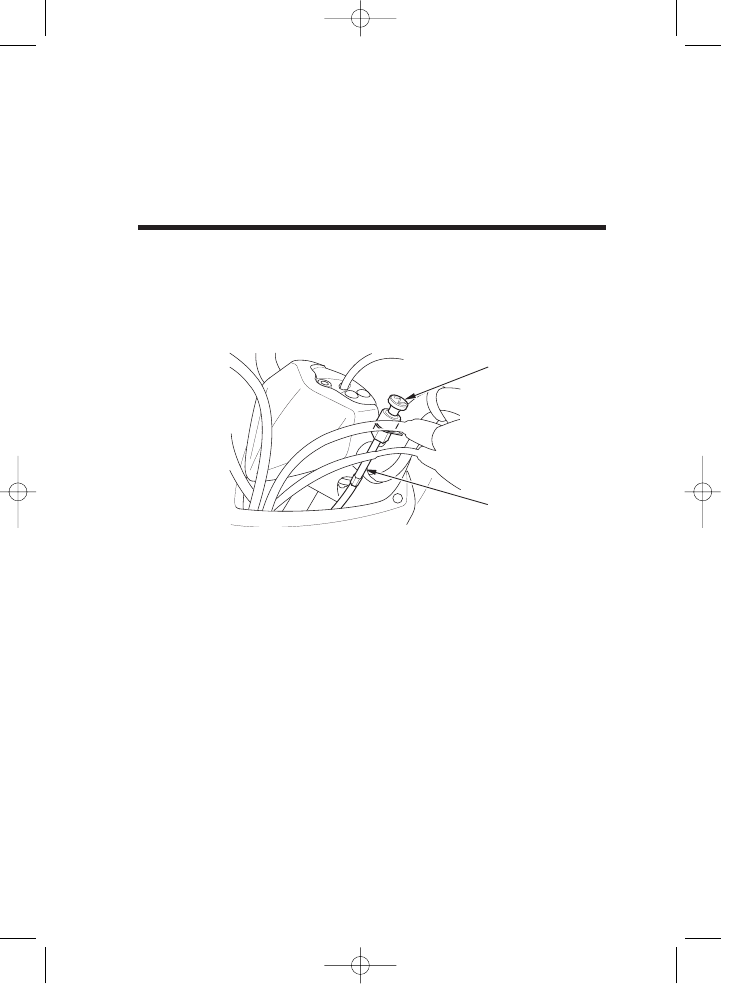

ЛЕВАЯ РУКОЯТКА

(1) трос воздушной заслонки

(2) рукоятка воздушной заслонки

1. Проверьте состояние троса (1) воздушной заслонки.
2. Проверьте функционирование рукоятки (2) воздушной заслонки.

Если на тросе имеются задиры и иные повреждения, обратитесь для замены
троса к официальному дилеру Honda.

Обслуживание мотовездехода Honda  105

(1)

(2)
