Мотовездеход Honda TRX450R. Руководство - часть 33

Ознакомьтесь с правилами техники безопасности на стр. 71.

Скорость износа тормозных колодок зависит от стиля вождения и
дорожных условий. При эксплуатации мотовездехода по грязи или воде
износ колодок увеличивается. Для определения степени износа колодок
проводите их визуальный осмотр при проведении каждого регулярного
обслуживания.

ПРАВАЯ ПЕРЕДНЯЯ ЧАСТЬ

ЗАДНЯЯ СТОРОНА

(для левой части аналогичен)

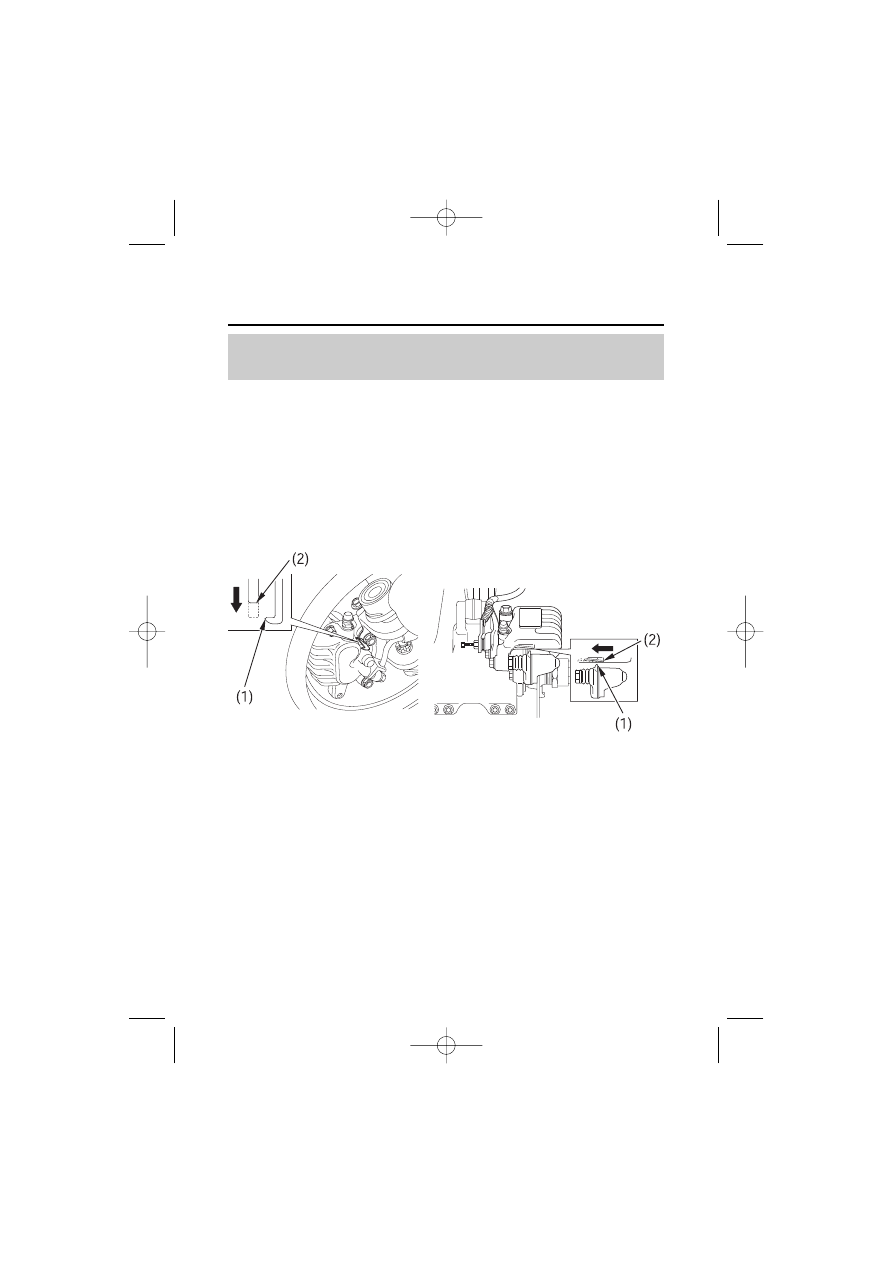

Проверьте состояние индикатора износа (1). Обе колодки подлежат
замене, если индикатор износа сравнялся с краем референтой метки (2).
Для выполнения этой операции обратитесь к официальному дилеру
Honda.

Всегда проверяйте каждую колодку как на правом, так и на левом
тормозных суппортах.

Тормоза

Обслуживание мотовездехода Honda

Износ тормозных колодок

(1) индикатор износа

(2) (край референтной метки)

Ознакомьтесь с правилами техники безопасности на стр. 71.

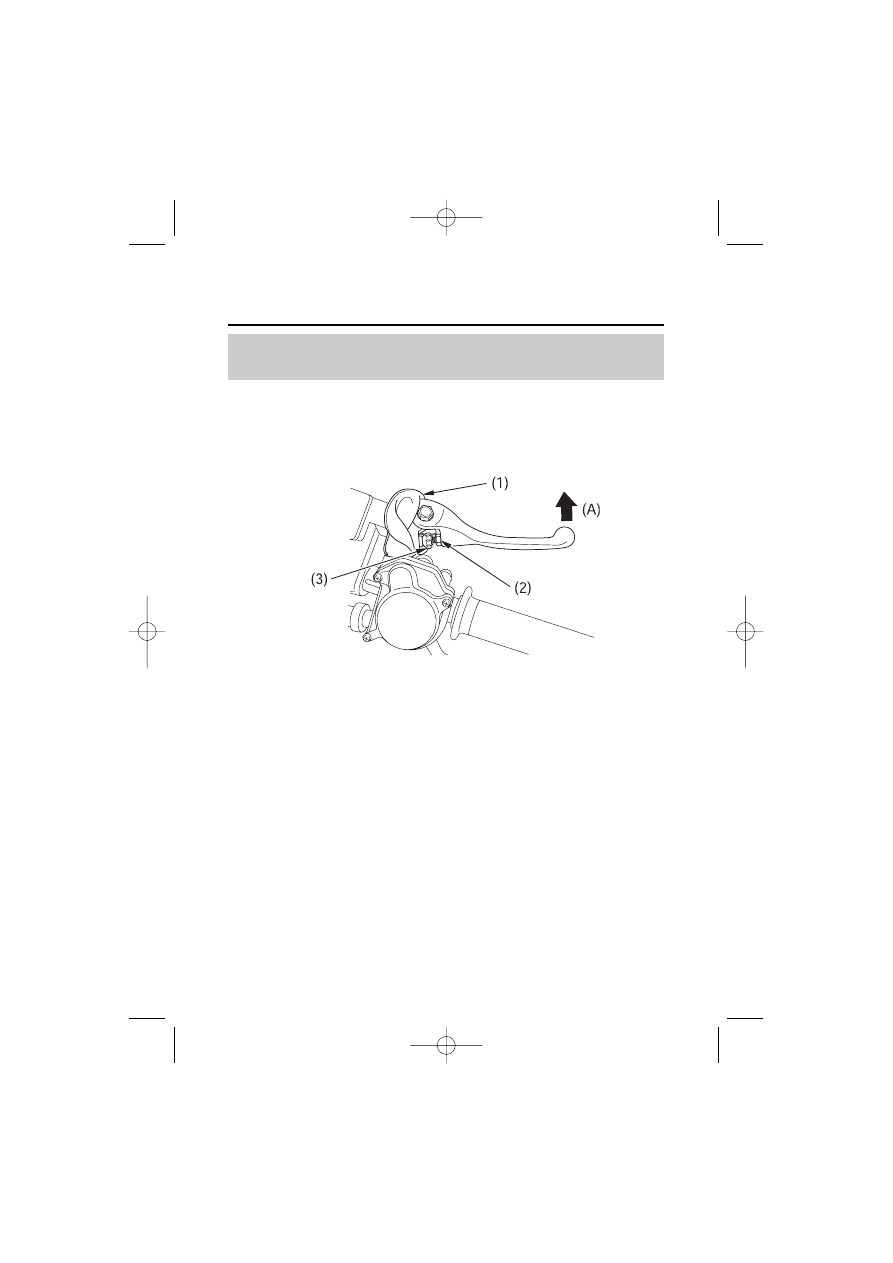

Зазор между рычагом тормоза и рукояткой может быть отрегулирован.

ПРАВАЯ РУКОЯТКА

1. Оттяните назад кожух рычага тормоза (1).
2. Открутите контргайку (2), толкните рычаг (А) переднего тормоза

вперед и поверните регулировочный болт (3).

3. Выжмите рычаг тормоза, отпустите его, затем раскрутите колесо и

убедитесь в его свободном вращении. Повторите эту операцию
несколько раз.

4. Затяните регулировочную гайку.

Тормоза

Обслуживание мотовездехода Honda 133

Регулятор рычага переднего тормоза

(1) кожух рычага тормоза
(2) контргайка

(3) регулировочный болт

Ознакомьтесь с правилами техники безопасности на стр. 71.

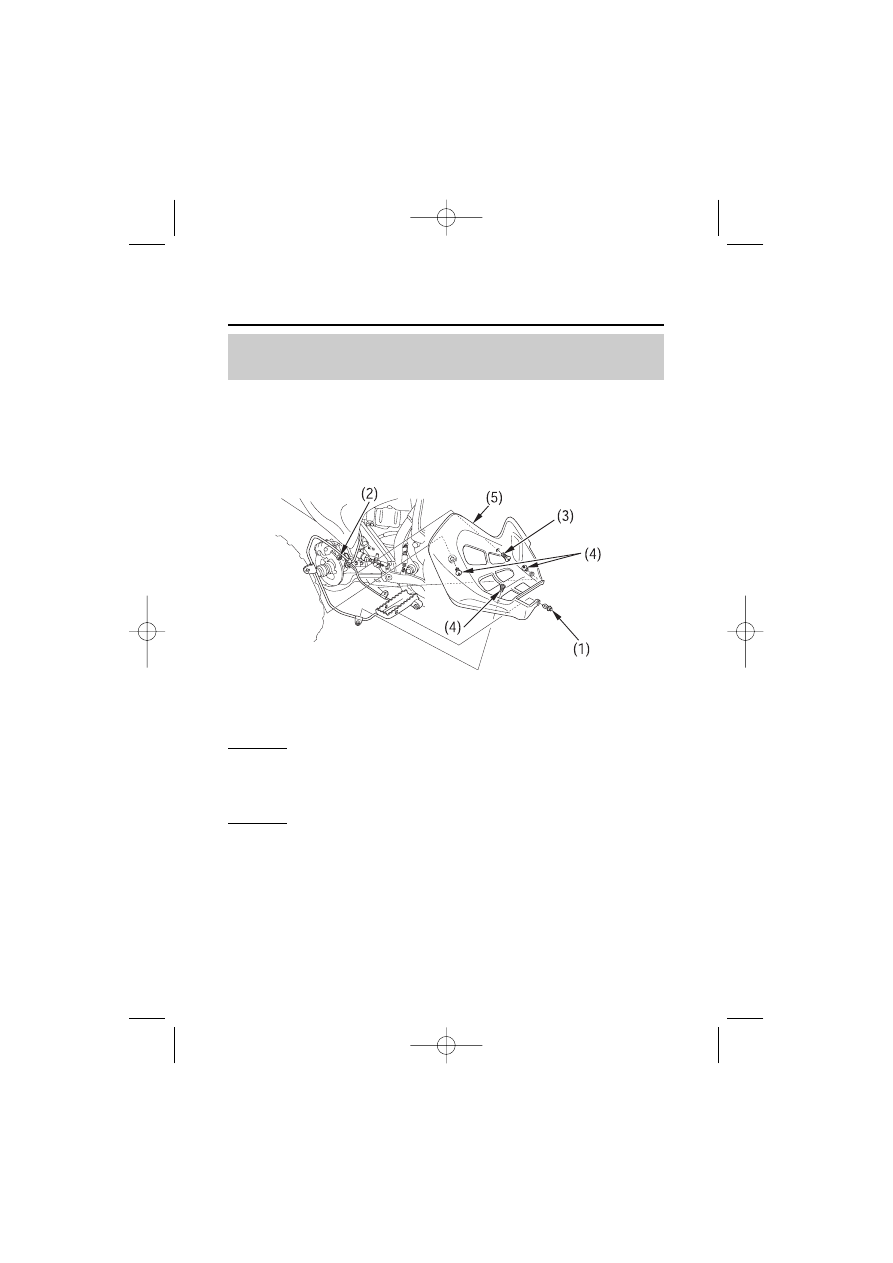

Для регулировки выключателя стоп$сигнала необходимо демонтировать
боковой грязезащитный щиток.

ВПРАВО

Демонтаж

1. Снимите фиксатор (1), гайку (2) и винт А (3).
2. Открутите винты В (4) и снимите боковой грязезащитный щиток (5).

Установка
Сборку производите, выполняя операции в обратном порядке.

Тормоза

Обслуживание мотовездехода Honda

Снятие бокового грязезащитного щитка

(1) фиксатор
(2) гайка
(3) винт А

(4) Винты В
(5) правый боковой

грязезащитный щиток

Ознакомьтесь с правилами техники безопасности на стр. 71.

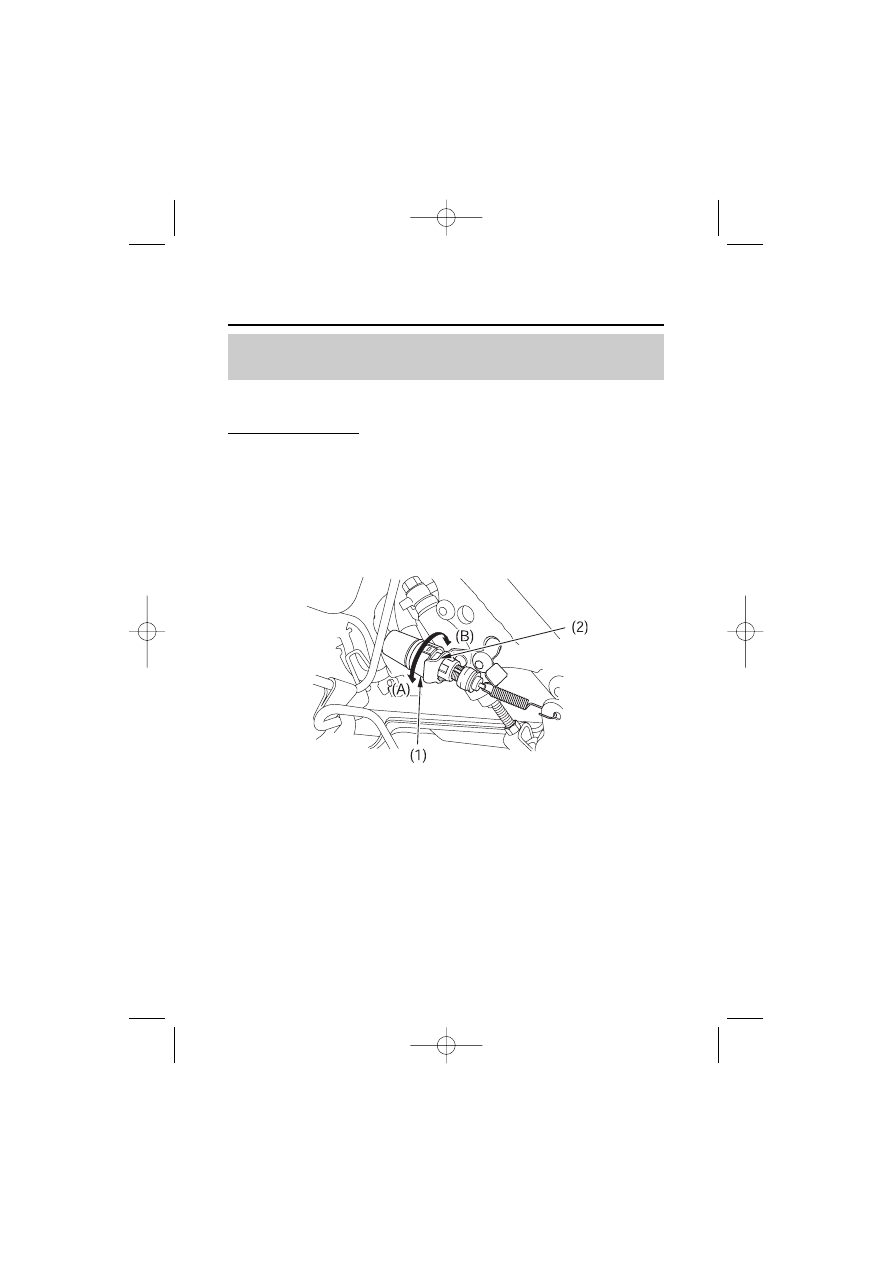

Только задний тормоз:
Время от времени проверяйте, как работает выключатель (1) стоп$
сигнала, расположенный с правой стороны, за двигателем. Демонтируйте
правый грязезащитный щиток (см. стр. 134). Регулировка выключателя
выполняется вращением регулировочной гайки (2). Поворачивайте гайку в
направлении (А), если выключатель включает стоп$сигнал слишком
поздно, и в направлении (В), если включение стоп$сигнала происходит
слишком рано.

ПРАВАЯ СТОРОНА

Тормоза

Обслуживание мотовездехода Honda 135

Регулировка выключателя стопVсигнала

(1) Выключатель стоп$сигнала

(2) регулировочная гайка
