Мотовездеход Honda TRX450R. Руководство - часть 5

Замок зажигания служит для запуска и остановки двигателя (стр. 45).

Вставьте ключ и поверните его по часовой стрелке для перехода в
положение ON (I).

ЦЕНТР РУЛЯ

Органы управления и их функции

Приборы и органы управления

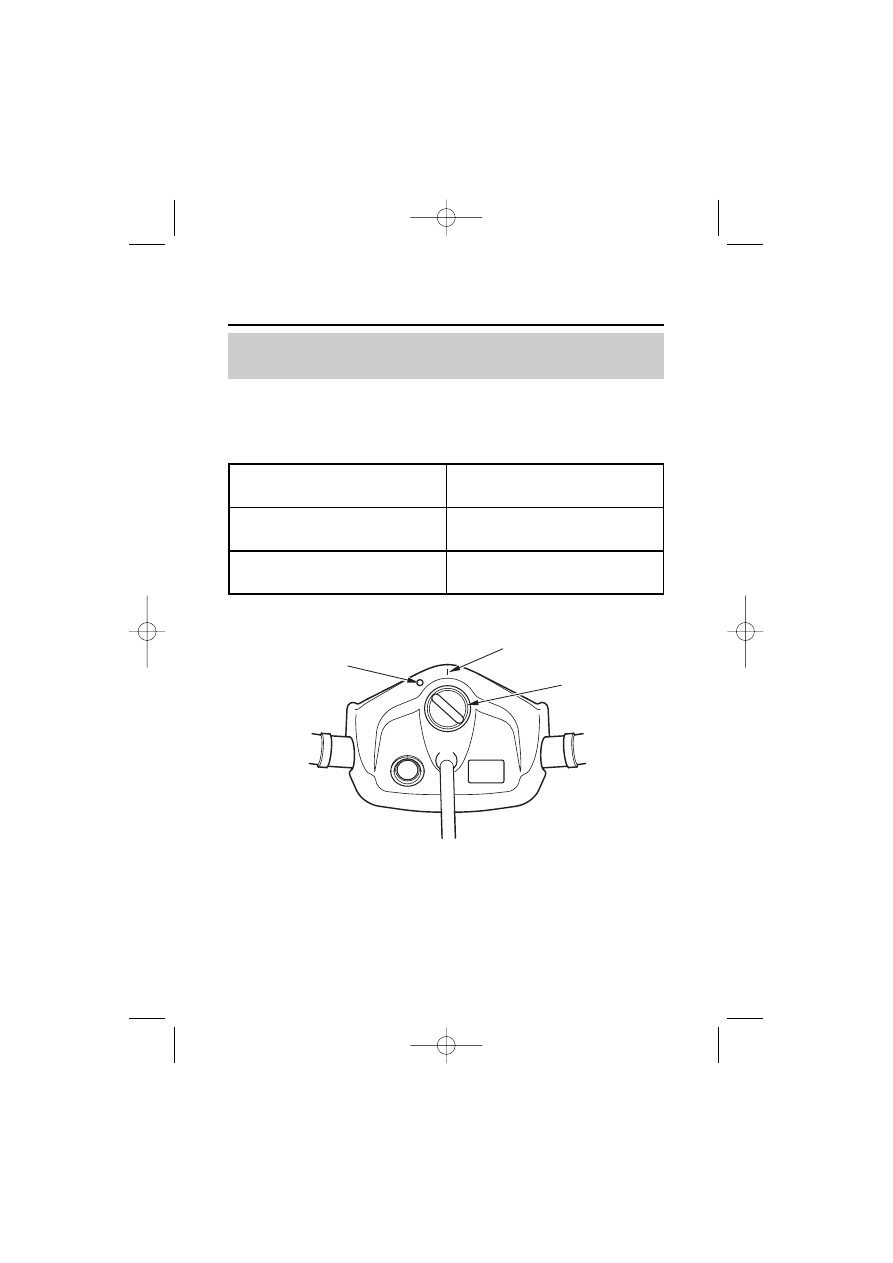

Замок зажигания

Положение OFF

(ВЫКЛ)

Положение ON

(ВКЛ)

(1)

(1) Замок зажигания

|

Положение ON (ВКЛ)

O   Положение OFF (ВЫКЛ)

Положения ключа зажигания

Функционирование

Положение ON (ВКЛ) ( | )

Питание подаётся во все
электрические цепи.

Положение OFF (ВЫКЛ) (O)

Электрические цепи не
функционируют.

ПРАВАЯ СТОРОНА

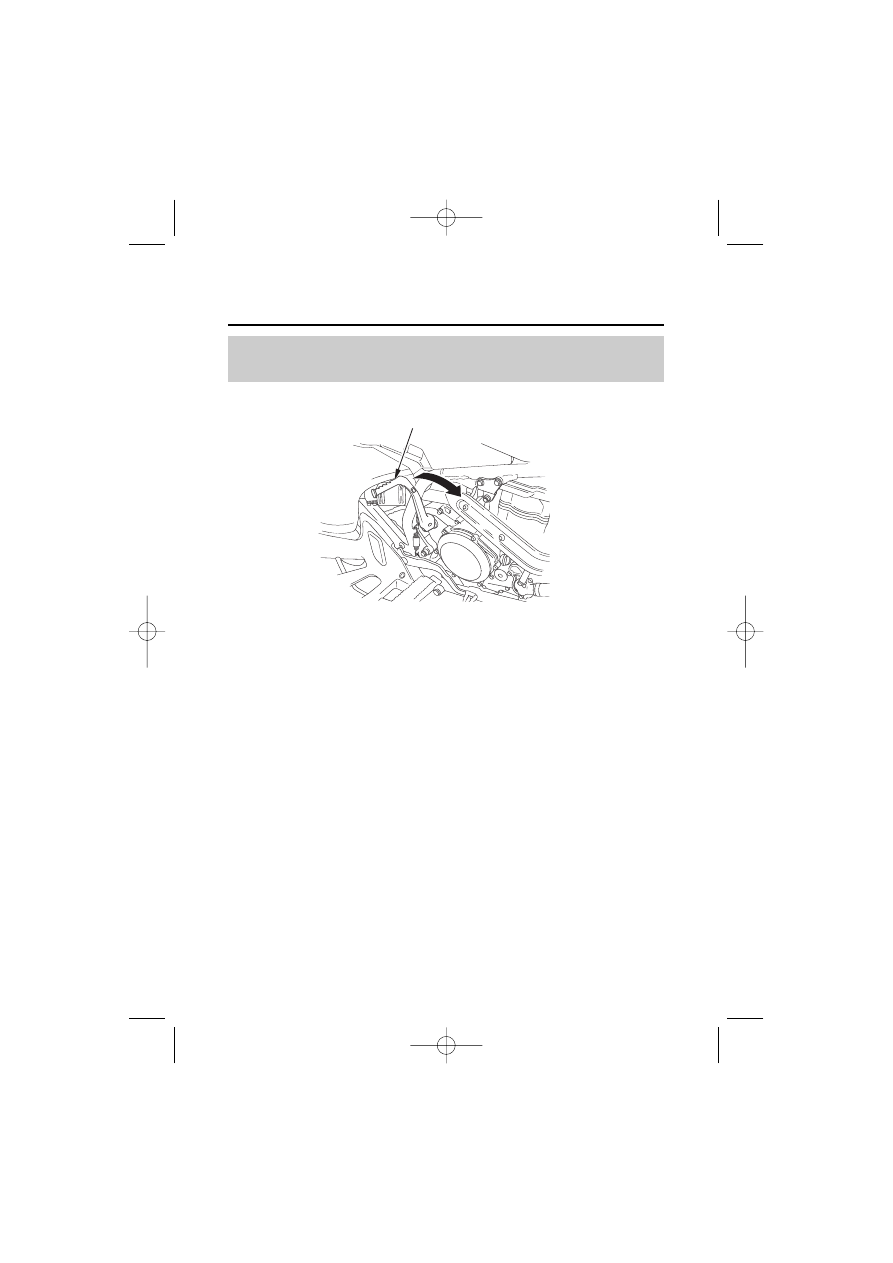

Ножной стартер (1) служит для запуска двигателя. Для пуска двигателя
следует выдвинуть рычаг стартера в положение запуска и, с силой нажав
на него, переместить его на всю длину его хода. Процедуру запуска см. на
стр. 46.

Органы управления и их функции

Приборы и органы управления

Ножной стартер

(1)

(1) ножной стартер

ЛЕВАЯ РУКОЯТКА

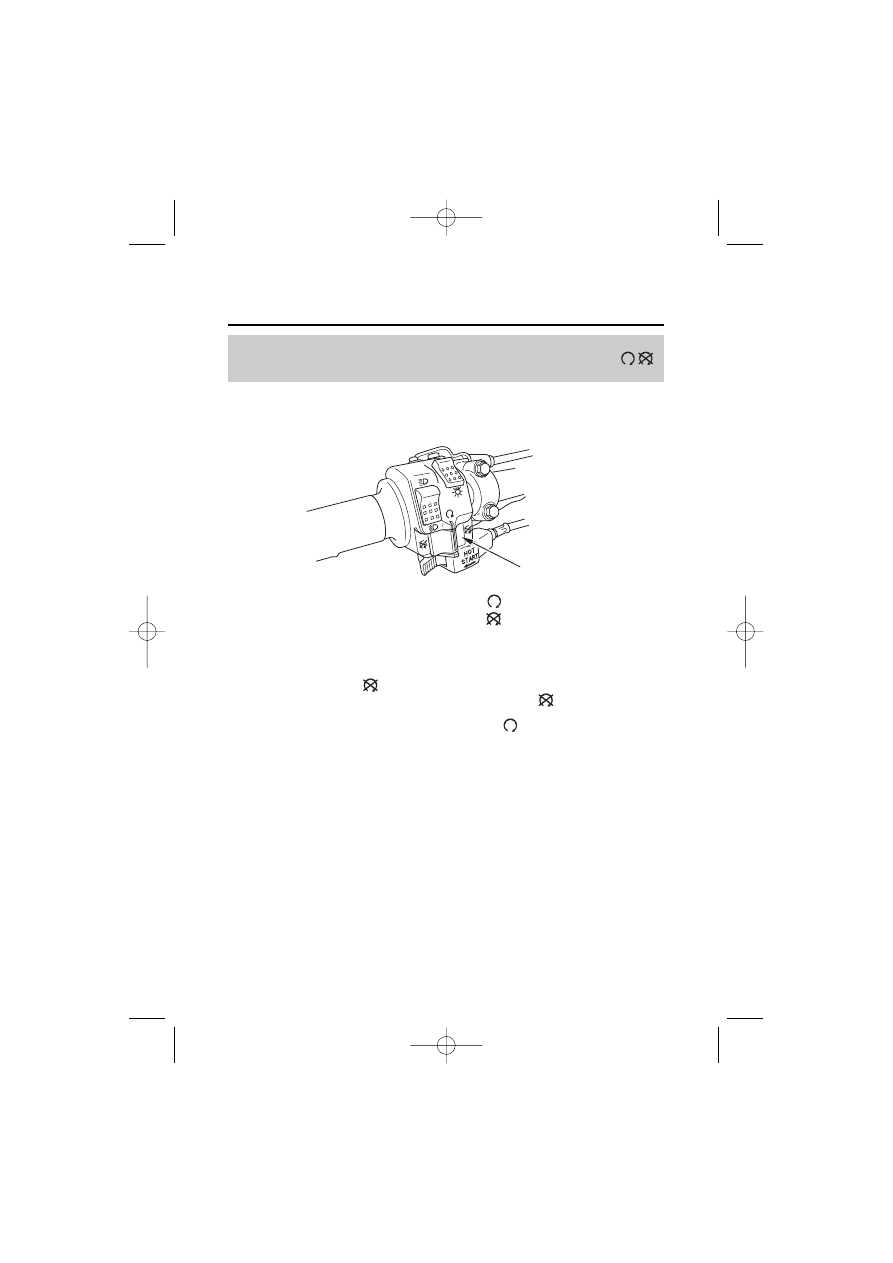

Выключатель двигателя (1) служит для экстренной остановки двигателя.
Для выключения двигателя переместите выключатель в любое из
положений OFF (ВЫКЛ

). Двигатель не запустится, если выключатель

двигателя будет находиться в положении OFF (ВЫКЛ

). Во всех штатных

режимах, даже при остановленном двигателе, данный выключатель
должен находиться в положении RUN (РАБОТА

).

Органы управления и их функции

Приборы и органы управления

Выключатель двигателя

(1)

(1) выключатель двигателя

Положение RUN (РАБОТА)

Положение OFF (ВЫКЛ)

ЛЕВАЯ РУКОЯТКА

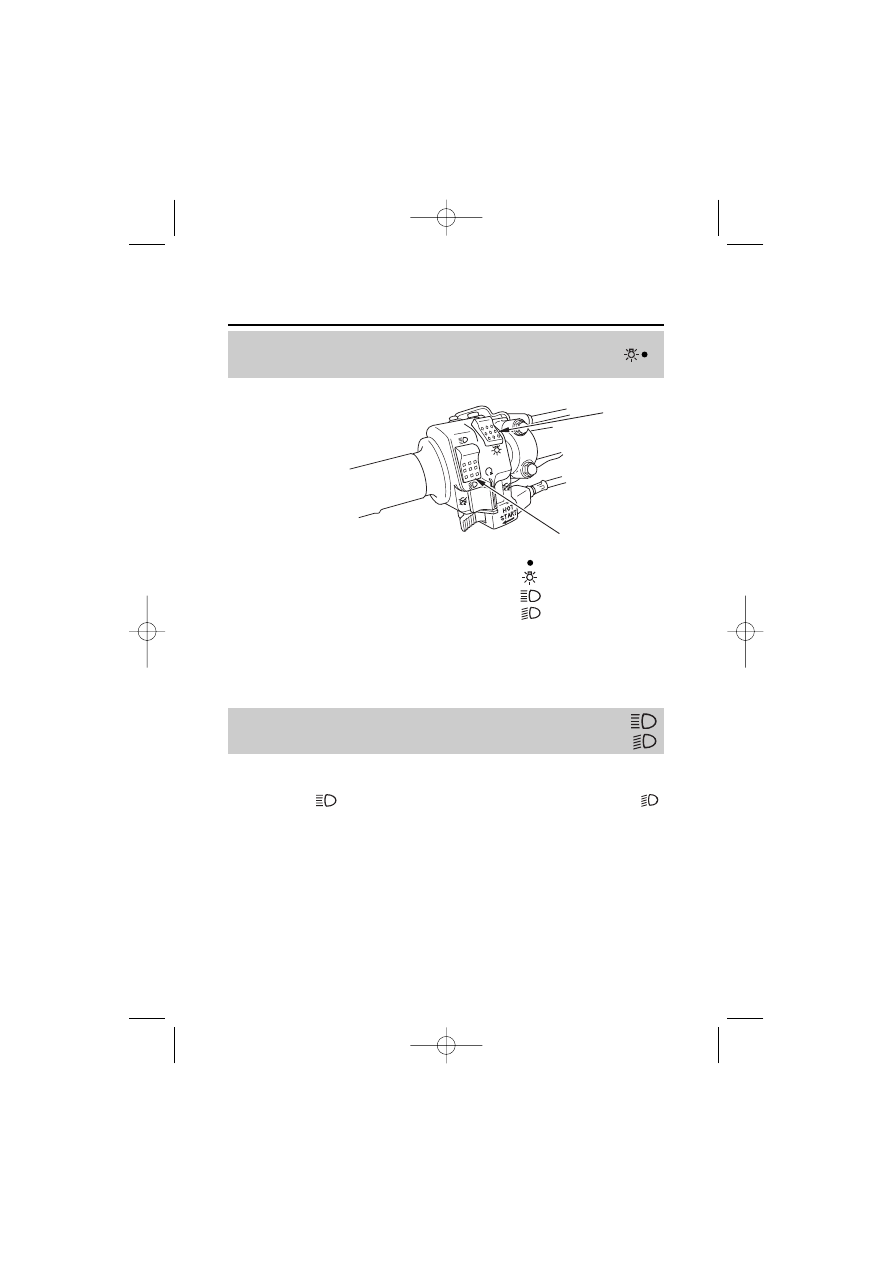

Выключатель фары (1) служит для включения и выключения фары. Для
включения или выключения фары переведите выключатель в положение
ON (ВКЛ) или OFF (ВЫКЛ), соответственно.

Данный выключатель (2) служит для переключения ближнего и дальнего
света фар.
Положение HI (

) соответствует дальнему свету фар, положение LO (

)

соответствует ближнему свету фар.

Органы управления и их функции

Приборы и органы управления

(1)

(2)

(1) выключатель фары
(2) переключатель ближнего

и дальнего света фары

OFF (ВЫКЛ)

ON (ВКЛ)

HI (дальний свет)

LOW (ближний свет)

Выключатель фары

Переключатель ближнего и дальнего света фары
