112 Обслуживание мотовездехода Honda

Проверка уровня и долив масла

Ознакомьтесь с правилами техники безопасности на стр. 93.

Проверка уровня моторного масла производится перед каждой поездкой.
Долейте масло, если это необходимо.

Перед поездкой на мотовездеходе проверьте уровень масла.

1.  Установите мотовездеход на твердой ровной поверхности.
2.  Запустите двигатель и дайте ему 3 - 5 минут поработать на холостом

ходу. Если температура окружающего воздуха ниже 10°C С (10,00°C F),
дайте двигателю поработать дополнительно 5 минут (всего 10 минут).

3.  Остановите двигатель и подождите 2-3 минуты.
4.  Снимите седло (стр. 104).
5.  Снимите левую боковую панель (1)
6.  Извлеките мерный щуп (2), расположенный в передней левой части

картера двигателя. Протрите щуп насухо.

7.  Вставьте щуп, не закручивая. После этого извлеките щуп и проверьте

уровень масла. Уровень моторного масла должен находиться между
меткой (3) максимального уровня и меткой (4) минимального уровня
на щупе.

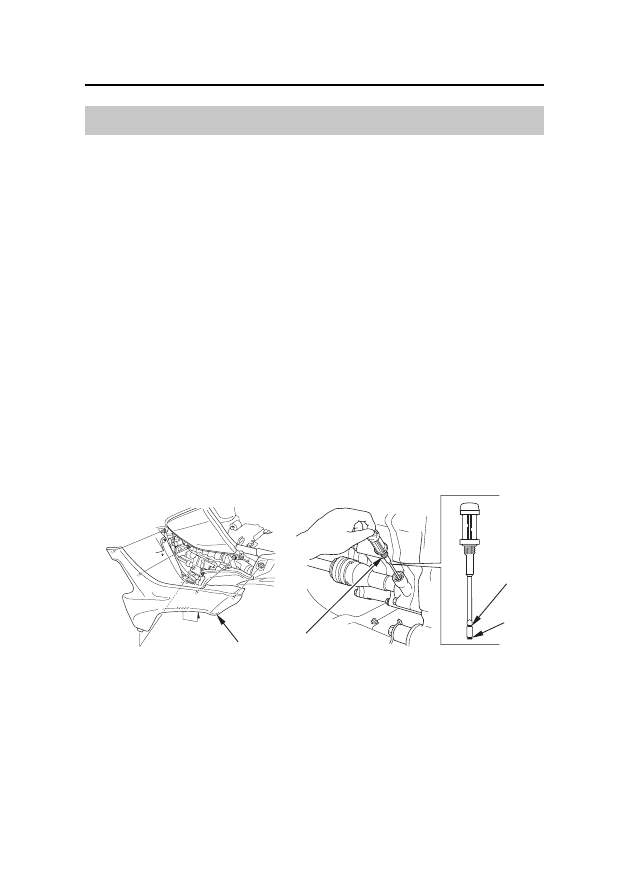

(1) левая боковая панель

(2) щуп

(3) отметка максимального
       уровня
(4) отметка минимального
       уровня

Моторное масло и масляный фильтр двигателя

(1)

(3)

(4)

(2)

ЛЕВАЯ СТОРОНА

ЛЕВАЯ СТОРОНА

Обслуживание мотовездехода Honda

Моторное масло и масляный фильтр двигателя

8.  Если уровень масла находится вблизи или ниже нижней отметки, сни-

мите правую боковую панель (5). Снимите крышку (6) маслозаливной
горловины, расположенную спереди на правой стороне корпуса карте-
ра, и долейте масло с рекомендованными характеристиками до верхней
отметки щупа.
Не допускайте перелива.

9.  Установите на место щуп и плотно затяните крышку маслозаливной

горловины.

10. Установите на место правую боковую панель.
11.  Установите на место левую боковую панель.
12. Установите на место седло.

ПРИМЕЧАНИЕ

Эксплуатация двигателя при недостаточном уровне масла может привести к
выходу двигателя из строя.

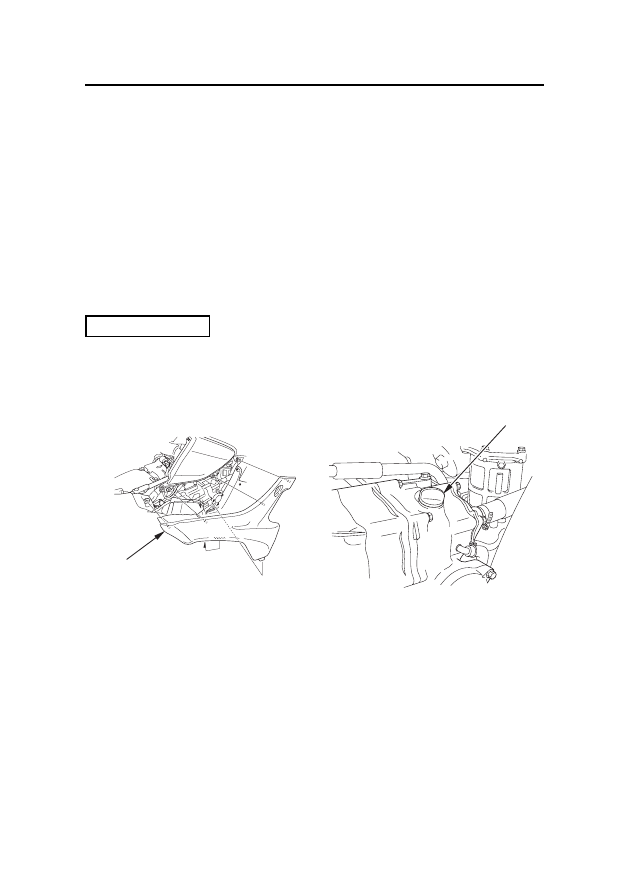

     (5) правая боковая панель



     (6) крышка маслозаливной горловины

(5)

(6)

ПРАВАЯ СТОРОНА

ПРАВАЯ СТОРОНА

114 Обслуживание мотовездехода Honda

Замена моторного масла и масляного фильтра двигателя

Ознакомьтесь с правилами техники безопасности на стр. 93.

К масляному фильтру мотовездехода предъявляются особые требования.
Поэтому используйте только новые оригинальные масляные фильтры, пред-
назначенные для мотовездехода данной модели, либо эквивалентные им.

ПРИМЕЧАНИЕ

Использование неподходящего масляного фильтра может привести к утечке масла
или к повреждению двигателя.

Процедура замены масла требует наличия специального инструмента
такого как динамометрический ключ, а также средств для утилизации
отработанного масла (стр. 180). Если вы не обладаете соответствующими
техническими навыками и не располагаете необходимым инструментом,
обратитесь для выполнения этих работ к официальному дилеру Honda.

Слив моторного масла:
1.  Поставьте мотовездеход на ровное место, снимите седло (стр. 104),

правую боковую панель (стр. 113), левую боковую панель (стр. 112) и
снимите крышку маслозаливной горловины спереди в правой стороне
корпуса картера.

2.  Расположите емкость для сбора моторного масла под картером двигателя

и открутите болт (1) сливного отверстия с уплотнительной шайбой (2).

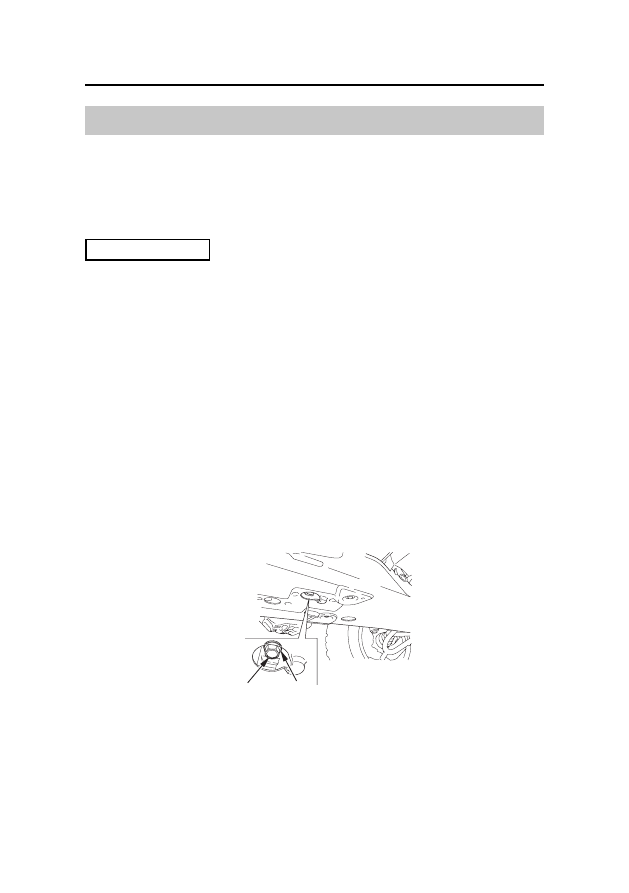

ПОД ДВИГАТЕЛЕМ



(1) болт сливного отверстия



(2) уплотнительная шайба

Моторное масло и масляный фильтр двигателя

(1)

(2)

Обслуживание мотовездехода Honda

Моторное масло и масляный фильтр двигателя

Установка нового масляного фильтра:
Поместите полотенца под крышку масляного фильтра, поскольку из него польет-
ся масло.

1.  Снимите крышку (1) масляного фильтра, отвернув болты (2). Дайте

остаткам масла стечь. Утилизируйте использованный масляный фильтр
(3) в соответствии с правилами (стр. 180).

2.  Проверьте состояние уплотнения (4), установите новый масляный

фильтр. При замене используйте только сертифицированный масля-
ный фильтр Honda или масляный фильтр эквивалентного качества,
предназначенный для данной модели мотовездехода. Использование
неподходящего фильтра Honda или фильтра ненадлежащего качества
может стать причиной выхода двигателя из строя

3. Установите на место пружину (5) и установите новый фильтрующий

элемент с резиновым уплотнением (6), смотрящим внутрь, к двигате-
лю. Убедитесь, что пружина и маркировка (7) ‘‘OUT SIDE (TOWARDS
FILTER COVER)’’ (наружная сторона, обращена к крышке фильтра)
обращены наружу от фильтра.

ПРИМЕЧАНИЕ

Неправильная установка масляного фильтра может привести к выходу двигателя
из строя.

ПРАВАЯ СТОРОНА

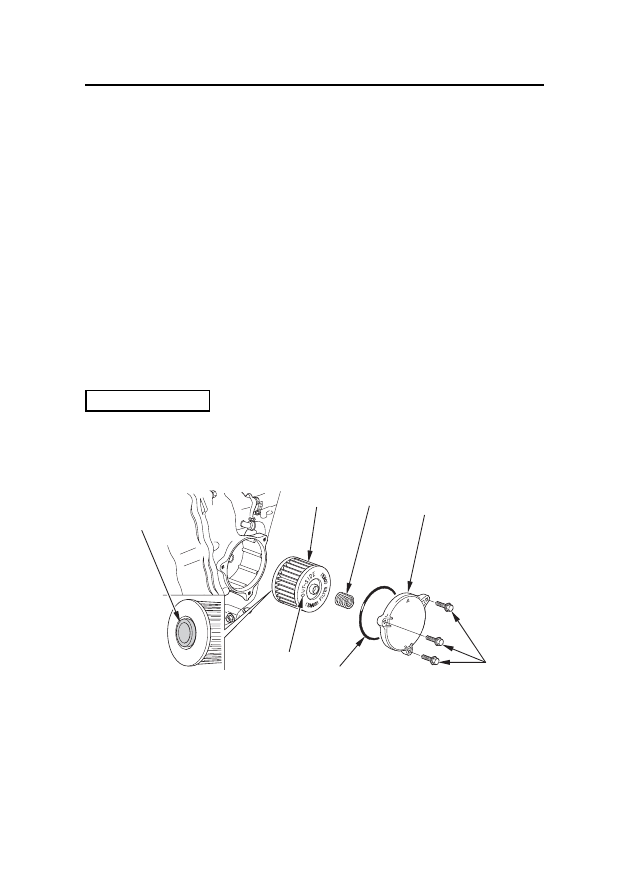

(1) крышка масляного фильтра
(2) болты
(3) картридж масляного фильтра

(4) Уплотнительное кольцо
(5) пружина
(6) резиновое уплотнение
(7) Маркировка внешней стороны

(4)

(6)

(2)

(1)

)

(

)

(

(7)
