ПОД СЕДЛОМ

Демонтаж
1. Выключите зажигание, повернув замок в положение OFF (ВЫКЛ).
2. Снимите крышку (1) аккумуляторной батареи, вывернув болты (2).
3. Освободите кольцевые застёжки и снимите резиновый жгут (3).
4. Вначале отсоедините "отрицательную" ($) клемму (4) от аккумуляторной

батареи (5), затем отсоедините "положительную" (+) клемму (6).

5. Извлеките аккумуляторную батарею из бокса (7).

Аккумуляторная батарея расположена под задним крылом.

Аккумуляторная батарея

Обслуживание мотовездехода Honda

(1) крышка аккумуляторной батареи
(2) болты
(3) резиновый жгут
(4) "Отрицательная" ($) клемма

(5) аккумуляторная батарея
(6) "положительная" (+) клемма
(7) бокс аккумуляторной батареи

6. Если мотовездеход используется нечасто, подзарядите аккумуляторную ба$

тарею.

7. Храните аккумуляторную батарею в тепле, а также в местах, куда не попа$

дает прямой солнечный свет (не на полу).

8. После снятия аккумуляторной батареи очистите бокс. Просушите бокс.

Если имеется облупившаяся краска, подкрасьте бокс.

9. Производите подзарядку аккумуляторной батареи в медленном режиме

каждые 30 дней.

Установка:
1. Установка производится в порядке, обратном снятию.

Подключая аккумуляторную батарею, сначала необходимо присоединить
клемму к положительному выводу (+), а затем – к отрицательному выводу
($) батареи.

2. Проверьте надежность затяжки всех болтов и соединений.

Аккумуляторная батарея

Обслуживание мотовездехода Honda

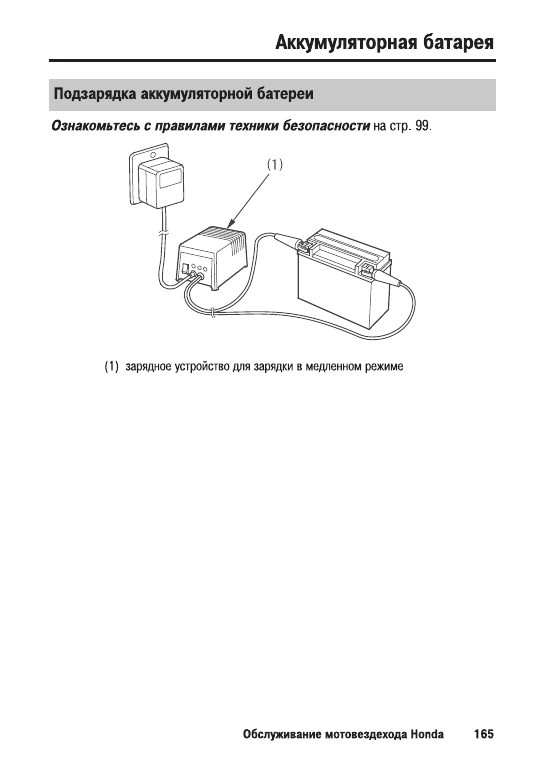

О бязательно ознаком ьтесь с инструкцией по эксплуатации зарядного устрой-
ства и выполняйте все правила,

 указанные на аккум уляторной батарее.

 Нару-

ш ение правил подзарядки м ожет привести к выходу аккум уляторной батареи
из строя.

Реком ендуется использовать оригинальное зарядное устройство Хонда для АКБ
м алой ём кости (

)

 для зарядки в м едленном  режим е.

 Устройства данного типа

м огут оставаться подклю ченным и к аккум уляторной батарее в течение дли-
тельного врем ени без риска вывести аккум уляторную  батарею  из строя.

 Тем  не

м енее,

 не следует оставлять зарядное устройство подклю ченным  к аккум уля-

торной батерее сверх реком ендованного врем ени.

Не используйте зарядное устройство,

 предназначенное для зарядки автом о-

бильных аккум уляторных батарей.

 Зарядные устройства такого типа м огут выз-

вать перегрев аккум уляторной батареи и ее последую щ ий выход из строя.

Регулярный уход за мотовездеходом позволит ему дольше выглядеть новым.
Содержание мотовездехода в ухоженном состоянии также выдает в вас рачи$
тельного хозяина.
Чистый мотовездеход легче обслуживать и осматривать.

Ознакомьтесь с правилами техники безопасности на стр. 99.

Для очистки мотовездехода применяются:
$ вода
$ водный раствор мягкого моющего средства
$ мягкие аэрозоли, а также очищающие средства и полироли
$ мягкие аэрозоли, а также ополаскивающие очищающие средства/обезжи

риватели с водой

Не применяйте жёсткие очищающие средства и химические растворители,
которые способны повредить металл, окрашенные поверхности и пласти$
ковые детали мотовездехода.
Дайте двигателю и системе выпуска остыть.
Оставляйте мотовездеход в затенённых местах. Мойка мотовездехода под
прямыми лучами солнца может вызвать выгорание краски, поскольку капли
воды усиливают воздействие солнечных лучей.
Также весьма вероятно образование пятен, так как вода высыхает на пове$
рхности раньше, чем вы вытрете её.
Для защиты лакокрасочных покрытий регулярно проводите чистку мотовез$
дехода.
Для мойки мотовездехода рекомендуется применять садовый шланг. Струя
воды под высоким давлением способна повредить некоторые компоненты
мотовездехода.

Струя воды под высоким давлением или сжатый воздух могут повредить
некоторые детали мотовездехода.

После очистки мотовездехода проводите его осмотр на предмет наличия
повреждений, износа и утечек рабочих жидкостей (топлива, масел,
охлаждающей жидкости и тормозной жидкости).

Общие рекомендации

Уход

Обслуживание мотовездехода Honda
