Ознакомьтесь с правилами техники безопасности на стр. 99.

Для проведения технического обслуживания воздухоочистителя,
аккумуляторной батареи и предохранителей необходимо демонтировать седло.

Демонтаж
1. Потяните вверх фиксатор (1) седла, расположенный в задней части седла.
2. Сдвиньте седло (2) назад и поднимите его.

Установка:
1. Установите передние штыри (3) в петли (4) и вставьте штифты (5)

в прокладки на заднем крыле.

2. Нажмите на седло до фиксации.

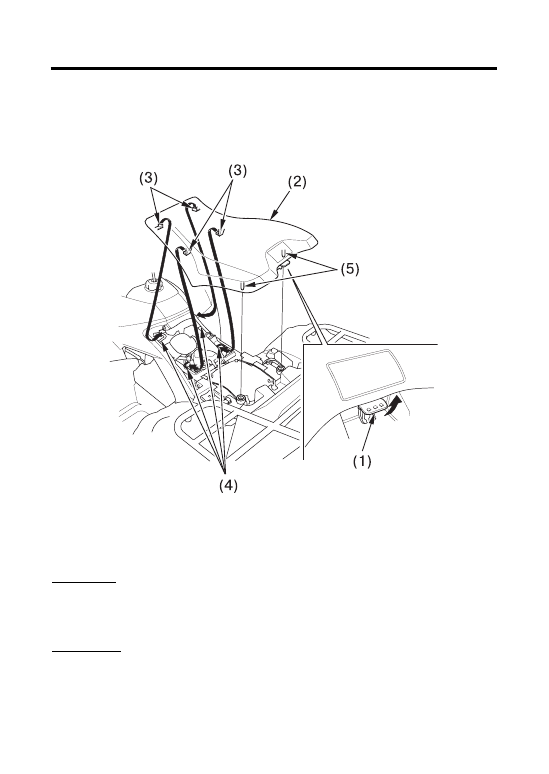

Демонтаж седла

Обслуживание мотовездехода Honda

(1) фиксатор седла
(2) седло
(3) штыри

(4) петли
(5) штифты

Ознакомьтесь с правилами техники безопасности на стр. 99.

Рекомендуется применять неэтилированный бензин, поскольку его использо$
вание увеличивает ресурс узлов выпускной системы и образует меньше нагара
на свечах зажигания и других узлах и деталях двигателя.

Конструкция двигателя предусматривает использование топлива с октановым
числом по исследовательскому методу, равному 91 и выше. Октановое число
топлива обычно отображается на топливных колонках заправочных станций.
Для информации касательно применения спиртосодержащих видов топлива
см. стр.  214.

Использование низкооктанового топлива может вызвать "прострелы" или появ$
ление детонационных стуков, что может привести к выходу двигателя из строя.
Незначительные детонационные стуки, проявляющиеся при высоких нагрузках
двигателя, не является поводом для беспокойства.

Если при равномерном режиме и нормальной нагрузке на двигатель слышны
металлические детонационные стуки, поменяйте марку используемого бензи$
на. Если и после этого детонационные стуки не прекратились, обратитесь
к официальному дилеру Honda.

Запрещается использовать загрязненный бензин или смесь бензина с маслом.
Не допускайте попадания в топливный бак грязи, пыли или воды.

Рекомендации, касающиеся топлива

Топливо

Обслуживание мотовездехода Honda

Тип

неэтилированное

октановое число по
исследовательскому методу

91 и выше

Заправочная емкость топливного бака:

17,0 л

При загорании деления Е указателя уровня топлива необходимо как можно
скорее заправить топливный бак.

Ознакомьтесь с правилами техники безопасности на стр. 99.

Заправочная емкость топливного бака

Топливо

Обслуживание мотовездехода Honda

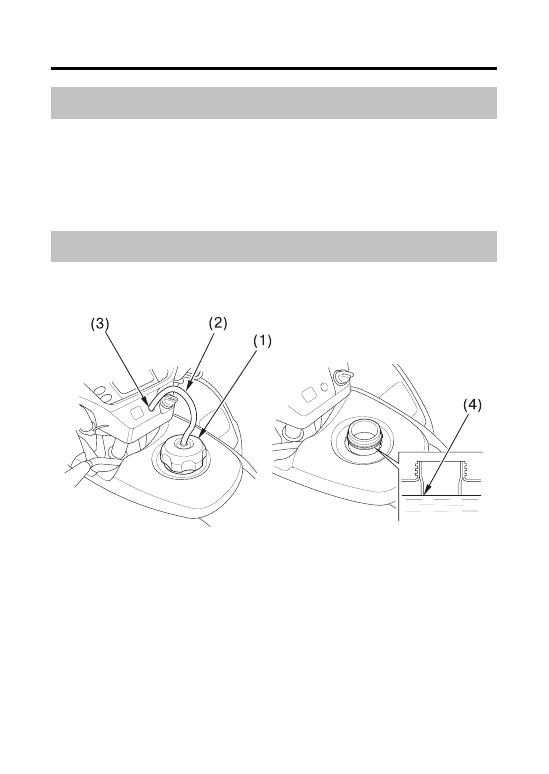

Процедура заправки

(1) крышка заливной горловины топливного бака
(2) трубка сапуна

(3) отверстие в обтекателе руля
(4) заправочная горловина

1. Чтобы открыть крышку (1) топливозаливной горловины, необходимо по$

вернуть ее против часовой стрелки.

2. Извлеките трубку (2) сапуна из отверстия (3) в обтекателе руля.
3. Долейте топливо до нижней кромки заливной горловины (4). Запрещается

переливать топливный бак. Заливная горловина не должна быть заполнена.

4. После заправки закройте крышку, повернув ее по часовой стрелке до щелчка.
5. Вставьте трубку сапуна в отверстие в обтекателе руля.

При замене крышки топливозаливной горловины используйте только ориги$
нальную крышку производства компании Honda.

Топливо

Обслуживание мотовездехода Honda

Бензин исключительно огнеопасен и взрывоопасен.
Работая с топливом, вы можете получить серьёз$
ные ожоги и травмы.

Остановите  двигатель и не приближайтесь к
топливу с источниками тепла, искр и открытого
пламени.
Все работы с бензином следует проводить на
открытом воздухе.
Немедленно вытирайте брызги или пролитое
топливо.
