Рычаг (1) переключения передач имеет три фиксируемых положения: Перед$
него хода (D), Нейтральной передачи (N) и Передачи заднего хода (R).
См. разделы Переключение передач (стр. 71) и

Движение задним ходом

(стр. 77).

ЛЕВАЯ ЧАСТЬ КОЖУХА РУЛЯ

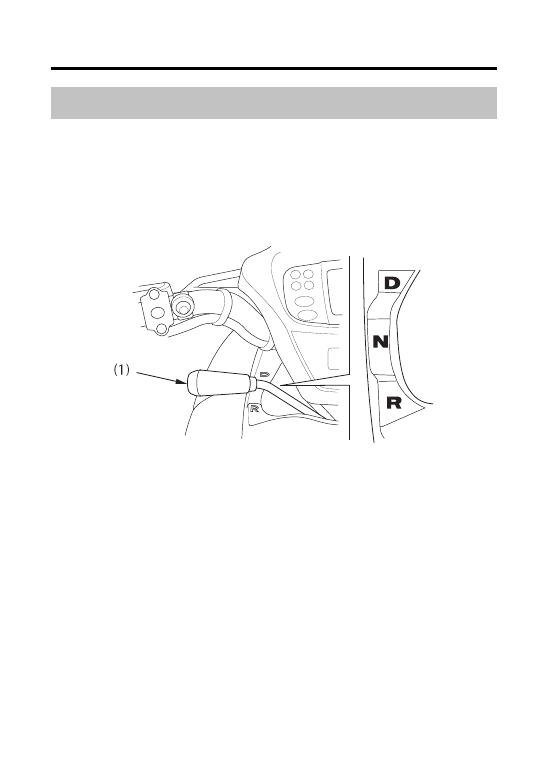

(1)  рычаг переключения

Рычаг переключения передач

Органы управления и функции

Приборы и органы управления

Переключатель (1) режимов трансмиссии имеет два положения AUTO (АВТО) и
ESP (РУЧНОЙ РЕЖИМ). См. раздел

Переключение передач на стр. 71.

ПРАВАЯ РУКОЯТКА

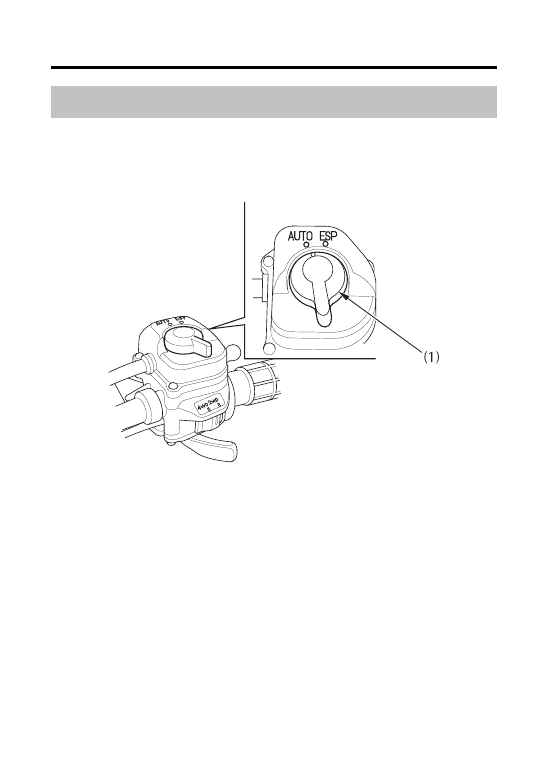

(1)  переключатель режимов трансмиссии

Переключатель режимов трансмиссии

Органы управления и функции

Приборы и органы управления

Данный мотовездеход оборудован выключателем полного привода трансмис$
сии, который служит для выбора режима трансмиссии. Выбирайте режим ра$
боты трансмиссии, наиболее подходящий для условий движения.

Выключатель полного привода трансмиссии расположен над рычагом акселе$
ратора. Для включения требуемого режима работы трансмиссии необходимо
переместить выключатель в соответствующее положение.

Текущий режим работы трансмиссии отображается индикатором (2)  режимов
трансмиссии.

Задний привод: индикатор полного привода выключается. режим полного при$
вода: индикатор полного привода включен.
Режим полного привода трансмиссии может быть включен только при работа$
ющем двигателе.

Режим полного привода выключается при включении заднего привода либо
после остановки двигателя.
При запуске двигателя по умолчанию включается режим заднего привода не$
зависимо от положения выключателя.

Выключатель режима полного привода

Органы управления и функции

Приборы и органы управления

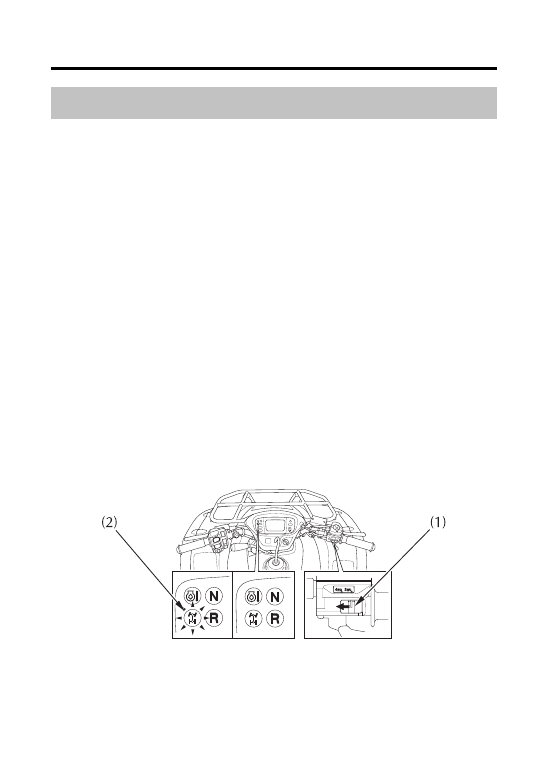

(1) выключатель режима полного привода (2) индикатор включения полного привода

Режим полного привода Режим заднего привода

ЛЕВАЯ РУКОЯТКА

Кнопка стартера (1) используется для запуска двигателя. Двигатель запускает$
ся нажатием на кнопку.

Процедуру запуска см. на стр. 67.

При нажатии на кнопку стартера электродвигатель стартера начинает провора$
чивать вал двигателя. Стартер не будет работать, если при нажатии на кнопку
стартера выключатель двигателя находится в положении OFF (ВЫКЛ)      .

Выключатель двигателя (2) служит для экстренной остановки двигателя. Для
остановки двигателя переместите выключатель в любое из положений OFF
(ВЫКЛ). Двигатель не запустится, если выключатель двигателя будет нахо$
диться в положении OFF      (ВЫКЛ). Во всех штатных режимах, даже при оста$
новленном двигателе, данный выключатель должен находиться в положении
RUN       (РАБОТА).
Если мотовездеход остановлен и при этом замок зажигания находится в поло$
жении ON  (

l

)  (ВКЛ), а выключатель двигателя в положении OFF     (ВЫКЛ),

это может привести к разряду аккумуляторной батареи. Для предотвращения
разряда батареи замок зажигания следует установить в положение OFF (      )
(ВЫКЛ).

Кнопка стартера

Органы управления и функции

Приборы и органы управления

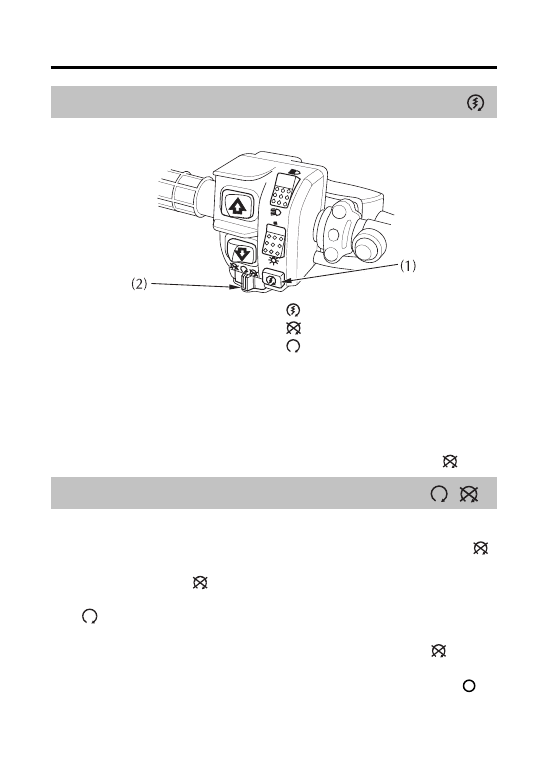

(1) кнопка стартера
(2) выключатель двигателя

ПУСК ДВИГАТЕЛЯ (СТАРТЕР)
Положение OFF (ВЫКЛ)
РАБОТА

Выключатель двигателя
