Мотоцикл Honda VTX1300S. Руководство - часть 24

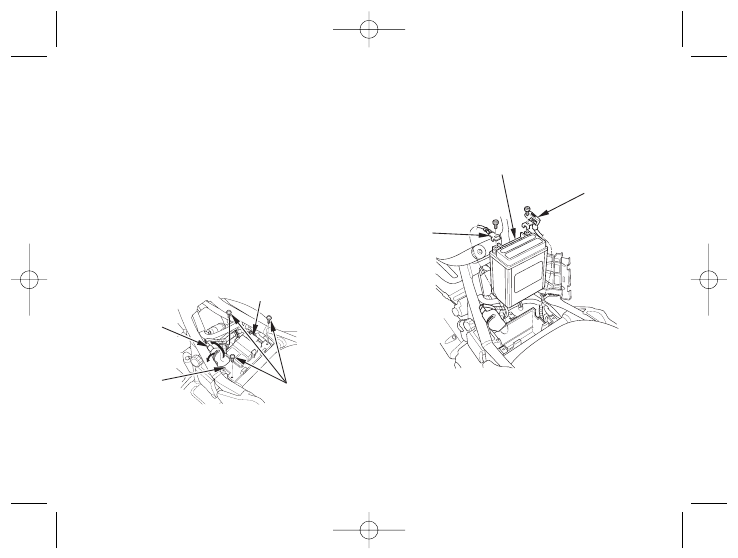

Снятие аккумуляторной батареи
Аккумуляторная батарея (7) находится в контейнере,
расположенном под сиденьем.
1. Снимите сиденье (стр. 41).
2.Сдвиньте   жгут   проводов  (1)    вперед,   открыв    фиксатор.
3. Снимите электронный блок управления (2).
4. Снимите крышку (3) аккумуляторной батареи,
вывернув винты (4).
5. Вначале отсоедините "отрицательную" (/) клемму (5)
от аккумуляторной батареи, затем отсоедините
"положительную" (+) клемму (6).
6. Извлеките аккумуляторную батарею (7) из контейне/

ра под сиденьем.

(1) Жгут проводов
(2) Электронный блок управления (ECU)
(3) Крышка аккумуляторной батареи

(4) Винты

(5) "Отрицательная" (/) клемма
(6) "Положительная" (+) клемма
(7) Аккумуляторная батарея

(1)

(2)

(4)

(3)

(6)

(5)

(7)

ЗАМЕНА ПРЕДОХРАНИТЕЛЕЙ
Ознакомьтесь с правилами техники безопасности на
стр. 57.
Если имеет место частое перегорание предохраните/
ля, это обычно означает наличие короткого замыкания
или перегрузку в системе электроборудования. Для
выполнения этого ремонта обратитесь к   официально/
му  дилеру Honda.

ПРИМЕЧАНИЕ
Запрещается использовать предохранители, отличаю/
щиеся по номинальному току от штатных предохрани/
телей. Это может привести к серьезной неисправнос/
ти системы электрооборудования, к возгоранию,
опасному выключению всего освещения или потере
мощности двигателя.

Перегоревший предохранитель

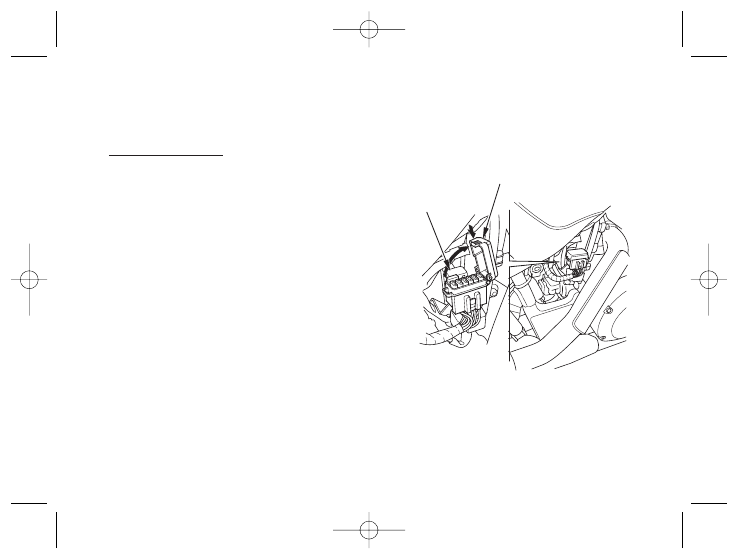

Блок предохранителей
Блок предохранителей расположен за правой боковой
панелью.

Номинальная размерность предохранителей:

10 А, 5 А

1. Перед проверкой или заменой предохранителей
выключите зажигание, повернув ключ в положение
"OFF", чтобы избежать риска короткого замыкания.
2. Снимите правую боковую панель (см. стр.40).
3. Откройте крышку (1) блока предохранителей.
4. Извлеките перегоревший предохранитель и вставь/
те новый предохранитель. Запасной предохранитель  (2)
находится в блоке предохранителей.
5. Закройте крышку блока предохранителей и устано/
вите на место правую боковую панель.

(1) Крышка блока предохранителей
(2) Запасной предохранитель

(2)

(1)

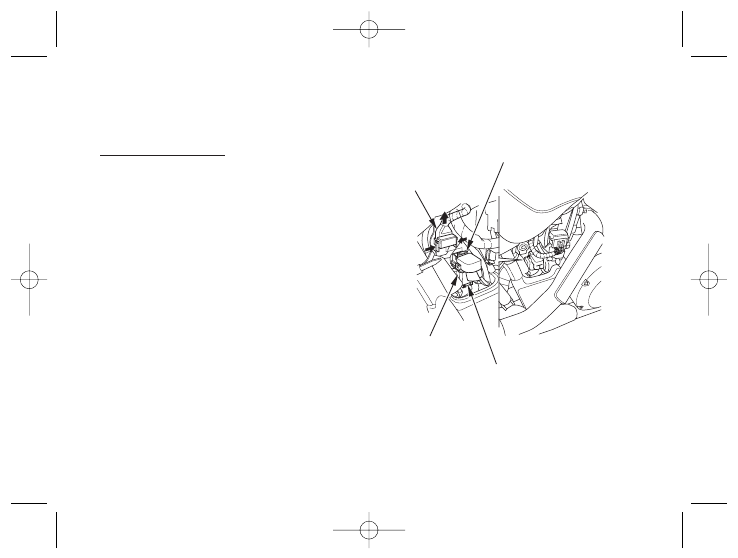

Главный предохранитель
Главный предохранитель (1) расположен за правой
боковой панелью.
Номинальная размерность предохранителя:

30 А

1. Снимите правую боковую панель (см. стр. 40)
2. Отсоедините колодку разъема (3) от электромаг/
нитного включателя (2) стартера.
3. Выньте предохранитель из гнезда. Если перегорел
главный предохранитель, установите новый главный
предохранитель (4).
4. Присоедините колодку разъема и установите на
место правую боковую панель.

(1) Главный предохранитель
(2) Электромагнитный включатель стартера
(3) Разъем жгута проводов
(4) Запасной главный предохранитель

(2)

(3)

(4)

(1)
