РЕГУЛИРОВКА ВЫКЛЮЧАТЕЛЯ
СТОП9СИГНАЛА
Ознакомьтесь с правилами техники безопасности
на стр. 56.

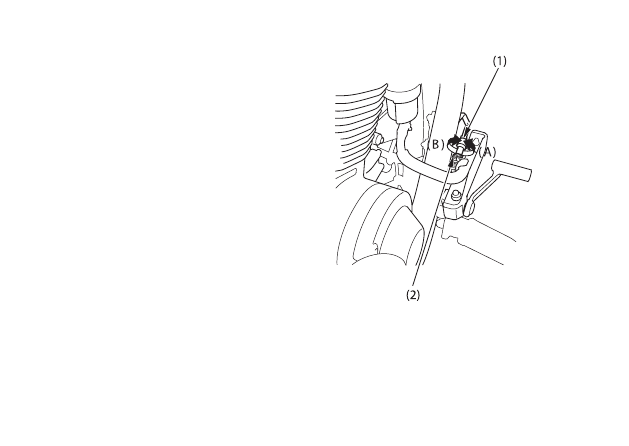

Время от времени проверяйте, как работает
выключатель (1) стопAсигнала, расположенный
с правой стороны, за двигателем.
Регулировка выключателя осуществляется вращеA
нием регулировочной гайки (2). Поворачивайте
гайку в направлении (А), если выключатель
включает стопAсигнал слишком поздно, и в
направлении (В), если включение стопAсигнала
происходит слишком рано.

(1) Выключатель стопAсигнала
(2) Регулировочная гайка

ЗАМЕНА ЛАМП
Ознакомьтесь с правилами техники безопасности
на стр. 56.

Лампы в приборах освещения нагреваются до
высокой температуры при включенном освещении
и остается горячей в течение некоторого времени
после выключения освещения. Дайте лампе
остыть, прежде чем работать с ней.

Не прикасайтесь пальцами к колбе лампы фары,
поскольку образование жировых пятен на
поверхности лампы может вызвать её поврежA
дение. При замене лампы наденьте чистые перA
чатки. Если вы касались колбы лампы голыми
пальцами, протрите её тканью, смоченной в
спирте, чтобы предотвратить её быстрый выход из
строя.

•

Не забудьте выключить зажигание при замене

лампы.

•

Не используйте лампы, отличающиеся по типу

от рекомендованных.

•

После установки новой лампы проверьте

работоспособность прибора освещения.

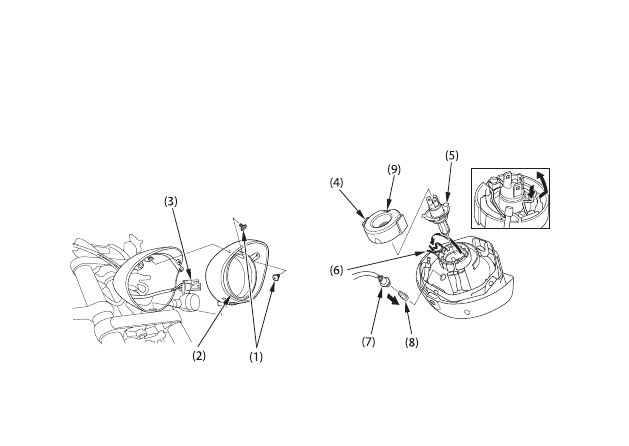

Лампы фары и стояночного света
1. Выверните два винта (1) из корпуса фары.
2. Слегка потяните за нижний край фары (2) и
вытяните ее вперед из корпуса фары.
3. Отсоедините колодку разъема (3).
4.—Лампа фары:

•

Снимите резиновое гнездо (4).

•

Нажмите на фиксатор (6) и извлеките лампу (5).

—Лампа стояночного света: (кроме типа U)

•

Извлеките патрон (7).

•

Выньте лампу (8) стояночного света из

патрона.

5. Установите новую лампу, выполняя операции в

обратном порядке. Установите противопылевой
колпачок меткой "TOP" (9) вверх.

(7) Патрон
(8) Лампа габаритного фонаря
(9) Метка "TOP"

(4) Резиновое гнездо
(5) Лампа фары
(6) Фиксатор

(3) Разъем

(1) Винты
(2) Фара

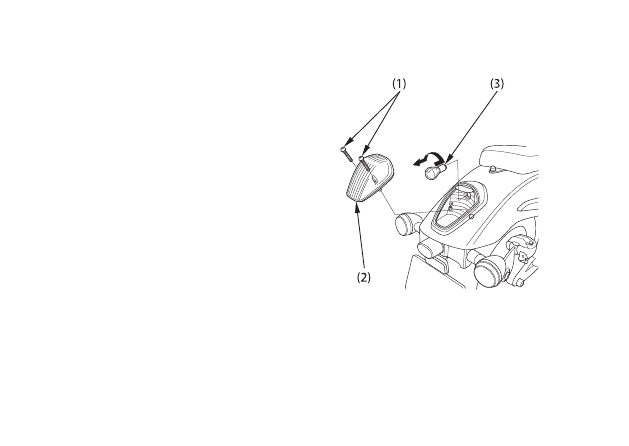

Лампа стоп9сигнала и заднего фонаря
1. Выверните два винта (1).
2. Снимите рассеиватель (2) заднего фонаря.
3. Слегка надавите на лампу (3) и поверните ее

против часовой стрелки.

4. Установите новую лампу, выполняя операции

в обратном порядке.

(1) Винты
(2) Задний фонарь
(3) Лампа
