ОСНОВНЫЕ АГРЕГАТЫ
(Информация, необходимая для управления
мотоциклом)
ПОДВЕСКА

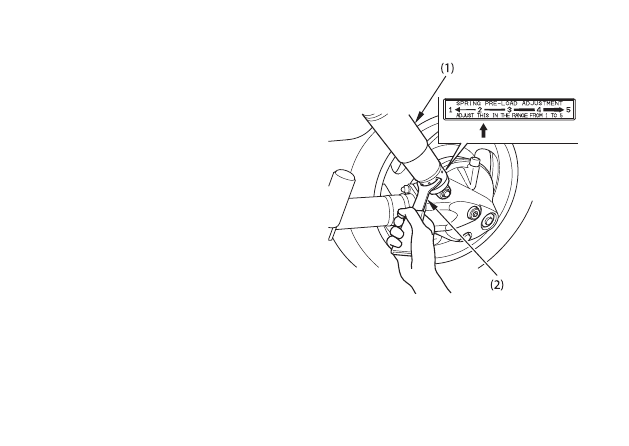

Каждый амортизатор (1) имеет 5 положений
для различных нагрузок и условий движения.
Используйте специальный гаечный ключ (2)
для регулировки задних амортизаторов.
Всегда регулируйте установки амортизатора в
последовательности (1A2A3A4A5 или 5A4A3A2A1).
Попытка установить напрямую из положения 1
в положение 5 или наоборот может вывести
амортизатор из строя. Положение 1 соответA
ствует малой нагрузке и предназначено для
езды по ровному покрытию. Положения от 3
до 5 усиливают предварительное сжатие
пружины для увеличения жёсткости задней
подвески и могут использоваться при больших
нагрузках на мотоцикл. Оба амортизатора
должны быть настроены на одинаковое
значение жесткости.
Номинальное положение регулировки: 2

(1) Амортизатор
(2) Специальный ключ

ТОРМОЗНАЯ СИСТЕМА
Тормозные механизмы переднего и заднего колес
гидравлические, дискового типа.
По мере износа тормозных колодок уровень
тормозной жидости понижается.
Тормозные механизмы не нуждаются в
регулировке, но уровень тормозной жидкости и
степень износа тормозных колодок подлежат
регулярной проверке. Тормозную систему следует
часто осматривать, чтобы убедиться в отсутствии
утечек жидкости. Если свободный ход рычага или
педали тормоза стал ненормально большим, а
износ тормозных колодок не достиг предельно
допускаемой величины (стр. 86), возможно, в
тормозную систему попал воздух, и её следует
прокачать. Для выполнения этой операции
обратитесь к официальному дилеру Honda.

Уровень тормозной жидкости
в переднем тормозном контуре:
Проверьте уровень жидкости на вертикально
стоящем мотоцикле. Он должет быть выше
нижней (LOWER) отметки (1).
Если уровень находится на нижней отметке
LOWER (1) или ниже нее, проверьте состояние
тормозных колодок (стр. 86).

Изношенные колодки подлежат замене. Если
колодки не изношены, проверьте, нет ли утечки
тормозной жидкости из системы.
В качестве тормозной жидкости рекомендуется
использовать жидкость Honda DOT 4,
поставляемую в герметично закрытых емкостях,
или ее полные аналоги.

Бачек тормозной жидкости переднего тормоза

(1) Нижняя отметка уровня LOWER

Уровень тормозной жидкости в заднем тормозном
контуре:
Проверьте уровень жидкости на вертикально
стоящем мотоцикле. Он должен находиться
между верхней отметкой UPPER (1) и нижней
отметкой LOWER (2) Если уровень находится на
нижней отметке LOWER (2) или ниже нее,
проверьте состояние тормозных колодок (стр. 86).

Изношенные колодки подлежат замене. Если
колодки не изношены, проверьте, нет ли утечки
тормозной жидкости из системы.

В качестве тормозной жидкости рекомендуется
использовать жидкость Honda DOT 4, поставA
ляемую в герметично закрытых емкостях, или ее
полные аналоги.

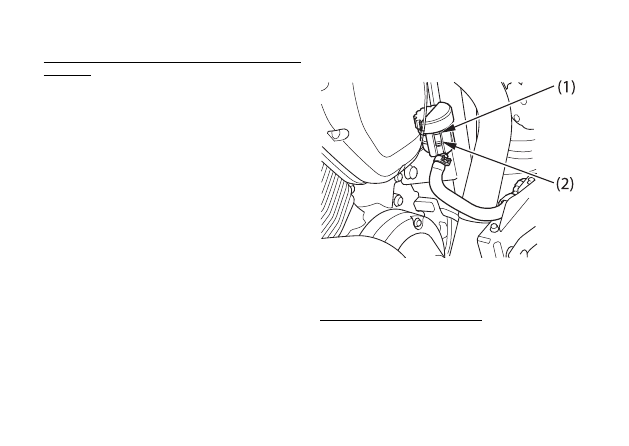

Бачек тормозной жидкости заднего тормоза

(1) Верхняя отметка уровня UPPER
(2) Нижняя отметка уровня LOWER

Прочие контрольные проверки:
Убедитесь в отсутствии подтекания тормозной
жидкости.Проверьте отсутствие следов износа,
трещин или других повреждений шлангов и
соединений.

Прочие контрольные проверки:
Убедитесь в отсутствии подтекания рабочей
жидкости. Проверьте отсутствие следов износа,
трещин и иных повреждений шлангов и
соединений.

СЦЕПЛЕНИЕ
Данный мотоцикл имеет гидравлический привод
сцепления. Механизм сцепления не нуждается в
регулировке, однако регулярно следует проверять
уровень рабочей жидкости и отсутствие ее
подтеканий.
Если свободный ход рычага управления
сцеплением станет избыточным и при включении
передачи мотоцикл начинает перемещаться
самопроизвольно или глохнет, или если сцепление
проскальзывает, вызывая запаздывание разгона
мотоцикла относительно разгона двигателя, то,
возможно, в систему привода сцепления попал
воздух и она нуждается в прокачке. Для
выполнения этой операции обратитесь к
официальному дилеру Honda.

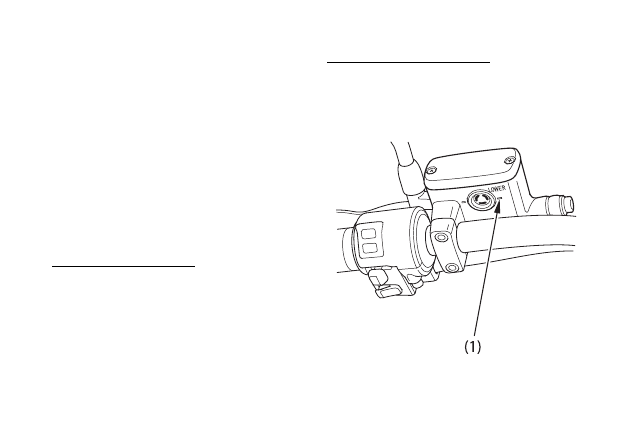

Уровень рабочей жидкости:
Убедитесь, что уровень рабочей жидкости
находится выше нижней отметки LOWER (1),
когда мотоцикл находится в вертикальном
положении. Если уровень рабочей жидкости
находится около линии нижней отметки, это
свидетельствует о наличии протечек. В этом
случае обратитесь к официальному дилеру Honda.

(1) Нижняя отметка уровня LOWER
