Аккумуляторная батарея размещена в отсеке батареи за правым боковым
кожухом.

Снятие:
1. Выключите зажигание, повернув ключ в положение OFF (ВЫКЛ).
2. Снимите правый кожух (стр. 88).
3. Снимите аккумуляторную батарею.
4. Сначала отсоедините "отрицательную" (+) клемму аккумуляторной

батареи.

5. Открутите болт и снимите кронштейн держателя аккумуляторной

батареи.

6. Отсоедините "положительную" (+) клемму аккумуляторной батареи.
7. Извлеките аккумуляторную батарею из отсека.

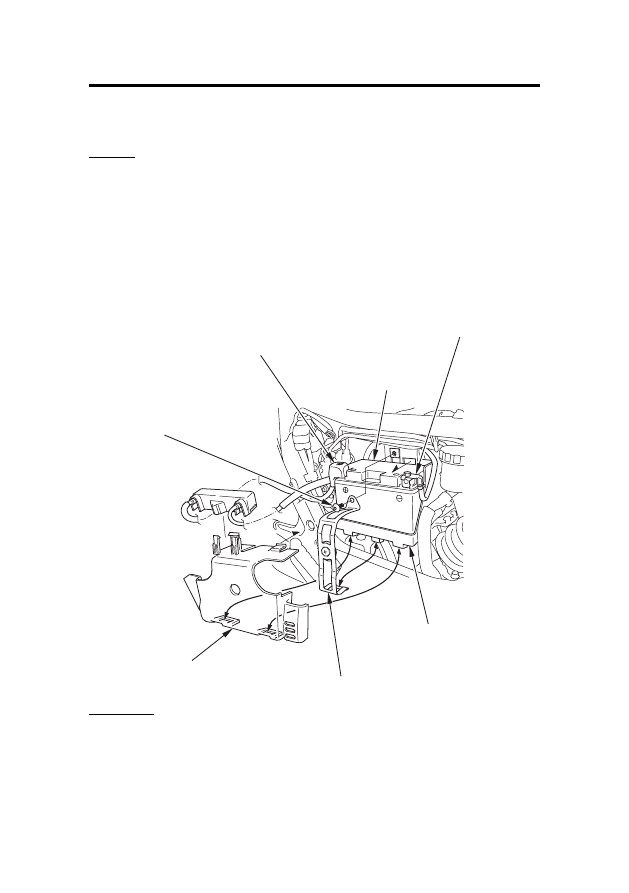

Болт

"Положительная" (+) клемма

Аккумуляторная батарея

"Отрицательная" (+) клемма

Держатель аккумуляторной батареи

Отсек батареи

Крышка аккумуляторной батареи

Установка:
1. Установка производится в порядке, обратном снятию.

Подключая аккумуляторную батарею, сначала необходимо
присоединить клемму к положительному выводу (+), а затем + к
отрицательному выводу (+) батареи.

2. Проверьте надежность затяжки всех болтов и соединений.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ЗАМЕНА ПРЕДОХРАНИТЕЛЕЙ
Ознакомьтесь с правилами техники безопасности на стр. 81.

Если имеет место частое перегорание предохранителя, это обычно
указывает на наличие короткого замыкания или перегрузки в системе
электрооборудования. Для выполнения этого ремонта обратитесь к
официальному дилеру Honda.

Запрещается использовать предохранители, отличающиеся по номиналь+
ному току от штатных. Это может привести к серьёзной неисправности
системы электрооборудования, к возгоранию, опасному выключению
всего освещения или потере мощности двигателя.

Рекомендованные предохранители:
Главный предохранитель А:

30 А

Главный предохранитель В:

65 А

Плавкие предохранители различных цепей: 30 A, 20 A, 15 A, 10 A

Блок предохранителей (с запасными предохранителями) расположен за
левым боковым кожухом.
Главный предохранитель расположен за правым боковым кожухом.

Плавкие предохранители различных цепей:
1. Перед проверкой или заменой предохранителей выключите зажигание,

повернув ключ в положение OFF (ВЫКЛ), чтобы избежать риска
короткого замыкания.

2. Снимите левый кожух (см. стр. 88).
3. Откройте крышку блока предохранителей.

4. Извлеките перегоревший предохранитель из держателя с помощью

пинцета, входящего в комплект инструментов. Если перегорел главный
предохранитель, замените его на новый.
Запасной предохранитель находится в блоке предохранителей.

5. Закройте крышку блока предохранителей и установите левый кожух.

ПРИМЕЧАНИЕ

Запасные предохранители

Крышки блока
предохранителей

Главный предохранитель А:
1. Снимите правый кожух (стр. 88).
2. Отсоедините колодку разъёма электромагнитного выключателя

стартера. Извлеките перегоревший предохранитель и установите
новый предохранитель.

3. Запасной предохранитель находится за электромагнитным выклю+

чателем стартера.

4. Присоедините колодку разъема и установите на место правый кожух.

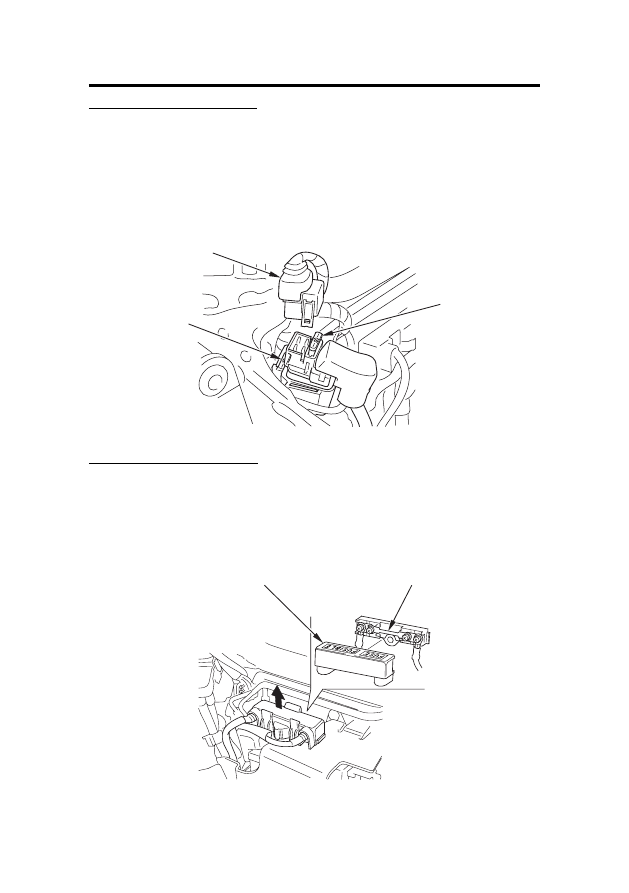

Разъем

Запасной главный
предохранитель

Главный
предохранитель А

Главный предохранитель В:
1. Снимите правый кожух (стр. 88).
2. Снимите крышку блока предохранителей.
3. Ослабьте винты, затем замените предохранитель.

После замены предохранителя замените винты.
Установите на место крышку блока предохранителей и правый кожух.

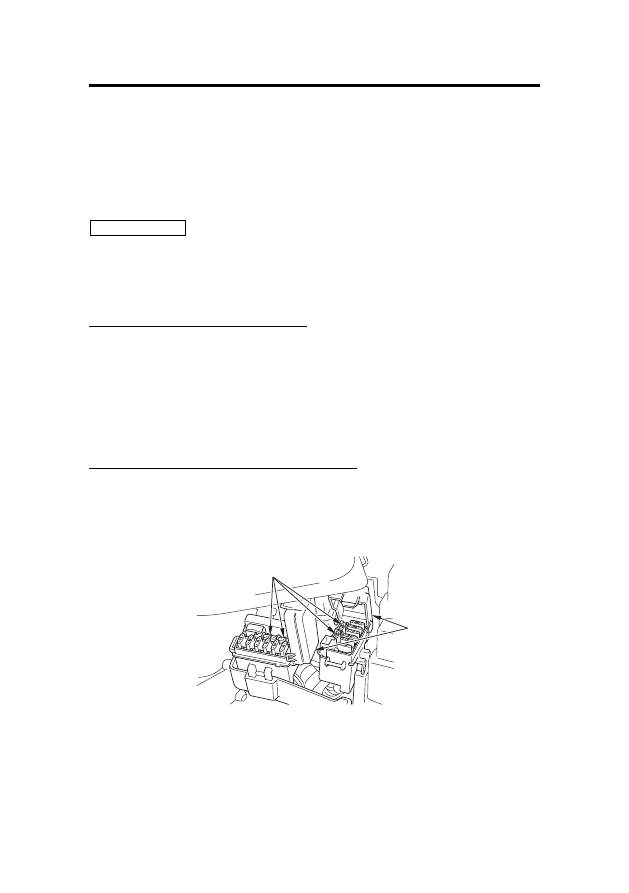

Крышка коробки
предохранителей

Главный предохранитель В

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ЗАМЕНА ЛАМП
Ознакомьтесь с правилами техники безопасности на стр. 81.

Лампа прибора освещения нагревается до высокой температуры при
включенном освещении и остается горячей в течение некоторого
времени после выключения освещения. Дайте лампе остыть, прежде чем
работать с ней.

Не прикасайтесь пальцами к колбе лампы фары, поскольку образование
жировых пятен на поверхности лампы может вызвать её повреждение.
При замене лампы наденьте чистые перчатки.
Если вы касались колбы лампы голыми пальцами, протрите ее ветошью,
смоченной в спирте, чтобы предотвратить быстрый выход лампы из
строя.

• Не забудьте выключить зажигание при замене лампы.
• Не используйте отличающиеся от рекомендованных лампы.
• После установки новой лампы проверьте, как работает прибор

освещения.
