Указатель уровня топлива
На жидкокристаллическом дисплее указателя уровня топлива при
помощи градуированной шкалы отображается приблизительное
количество топлива в топливном баке. При отображении  деления F
количество топлива в баке, включая резерв, составляет:

29 Л

Если на указателе мигает деление Е, это означает, что уровень топлива
низок, и необходимо как можно скорее заправить бак топливом. При этом
количество топлива в баке вертикально стоящего мотоцикла составляет
приблизительно:

5,0 Л

Указатель температуры охлаждающей жидкости
Когда стрелка перемещается выше отметки С (Cold + низкая температура),
это означает, что двигатель прогрет достаточно для начала движения.
Диапазон температур нормального функционирования расположен
между отметками Н и С.

Если мигает деление Н, остановите двигатель и проверьте уровень
охлаждающей жидкости в расширительном бачке.
Ознакомьтесь со страницами 34+35 Руководства, и не продолжайте
движения до устранения причины.

Работа двигателя при температуре выше допустимой может привести к
его выходу из строя.

ПРИМЕЧАНИЕ

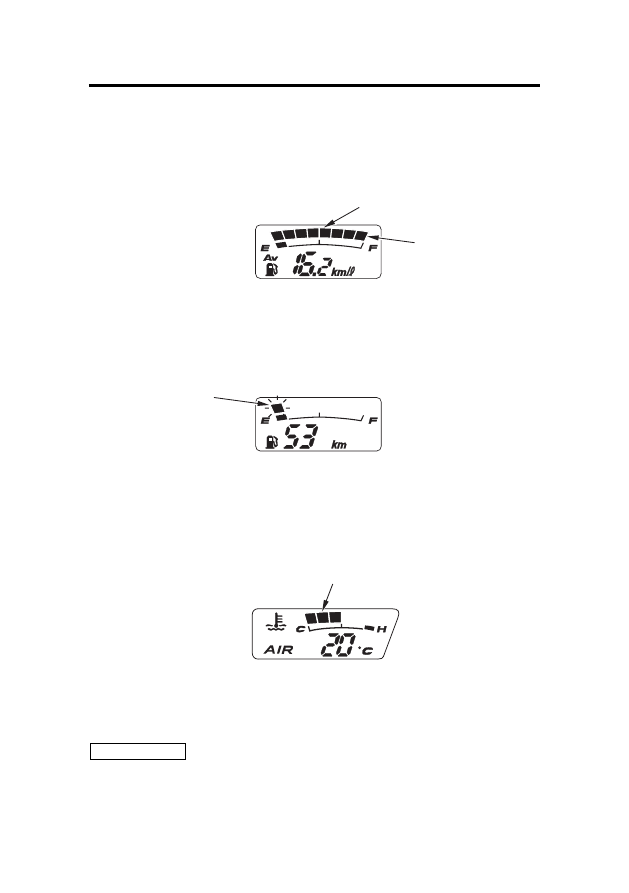

Дисплей указателя уровня топлива

Деление F

Деление E

Деление

УЗЛЫ И ИХ РАСПОЛОЖЕНИЕ

Указатель температуры воздуха
Указатель температуры воздуха служит для отображения температуры
воздуха в цифровом виде.

Индикация температуры

Датчик температуры воздуха расположен в обтекателе. На показания
температуры может влиять тепло, отражённое от дорожной поверхности,
тепло двигателя и выбросы окружающего потока транспортных средств.
Всё это может послужить причиной возникновения погрешности
показаний температуры воздуха, если скорость мотоцикла ниже 30 км/ч.

При температуре ниже —10°C  На дисплее отображается ‘‘— —’’.

В диапазоне: —10°C — 50°C

На дисплее отображается действительная
температура.

Температура выше 50°C

Дисплей остается включенным и мигает значение
‘‘50°C’’.

Указатель температуры
воздуха

Указатель расхода топлива
Указатель расхода топлива индицирует расчетный пробег на остатке
топлива, уровень топлива, мгновенный расход топлива и средний расход
топлива. Краткое нажатие на кнопку FCD/H служит для переключения

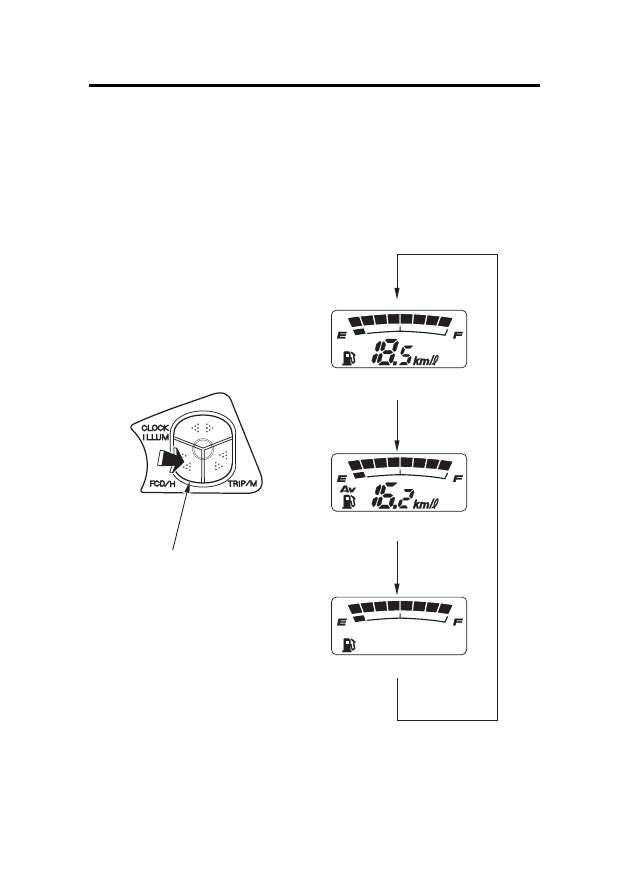

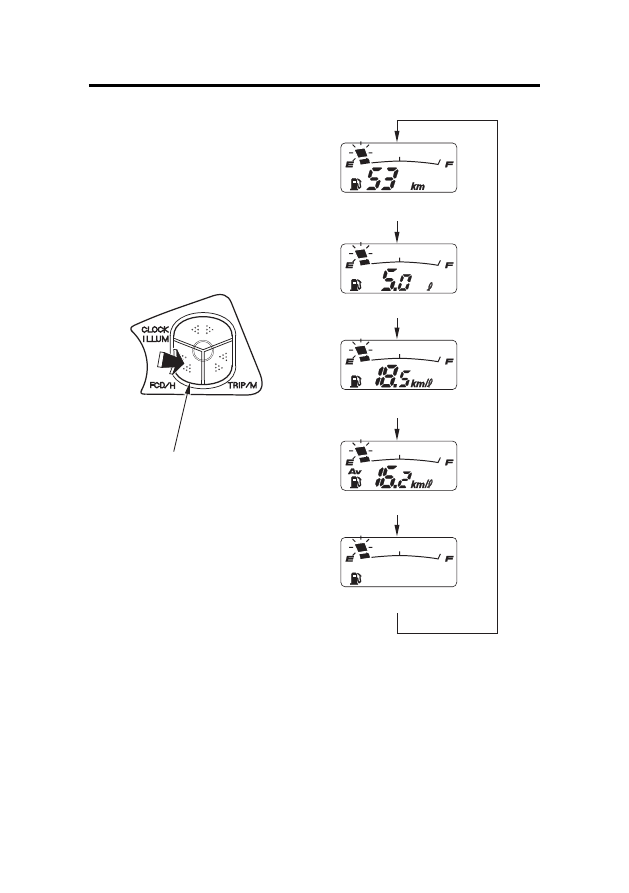

режимов индикации описанным ниже образом. Режим отображения
расчетного пробега на остатке топлива и остатка топлива включается,
если остаток топлива в баке составляет менее 5 литров.

(Если остаток топлива в баке менее 5 литров)

Кнопка FCD/H

Мгновенный расход

топлива

Средний расход

топлива

Индикация отсутствует

Кнопка FCD/H

Расчетный пробег

на остатке топлива

Осаток топлива в баке

Мгновенный расход

топлива

Средний расход топлива

Индикация отсутствует

УЗЛЫ И ИХ РАСПОЛОЖЕНИЕ

(Если остаток топлива в баке менее 5 литров)

• Если количество топлива в баке составляет менее 5 литров, указатель

автоматически переходит в режим отображения расчетного побега на
остатке топлива.
(За исключением случаев отсутствия индикации)

• При отсоединении аккумуляторной батареи данные по расчетному

пробегу на остатке топлива, остатку топлива и среднему расходу
топлива будут утеряны.

• Отсоединение аккумуляторной батареи в случае, если остаток топлива в

баке не превышает пяти литров, может привести к некорректному
отображению данных по расчетному пробегу на остатке топлива либо
остатку топлива.
