Выбор типа отображаемой на дисплее информации
(Мотоциклы, оборудованные навигационной системой)
Нажатие кнопки DISP позволяет осуществлять переключение между следующими типа-
ми информации:

Многофункциональный информационный дисплей (часы, одометр и счетчик пробега



•

за поездку)
Полноэкранное отображение картографической информации навигационной систе-



•

мы и часов
Экран, разделенный на две части: информация многофункционального информаци-



•

онного дисплея в сжатом виде отображается в строке под картой.

Кнопка DISP

УЗЛЫ И ИХ РАСПОЛОЖЕНИЕ

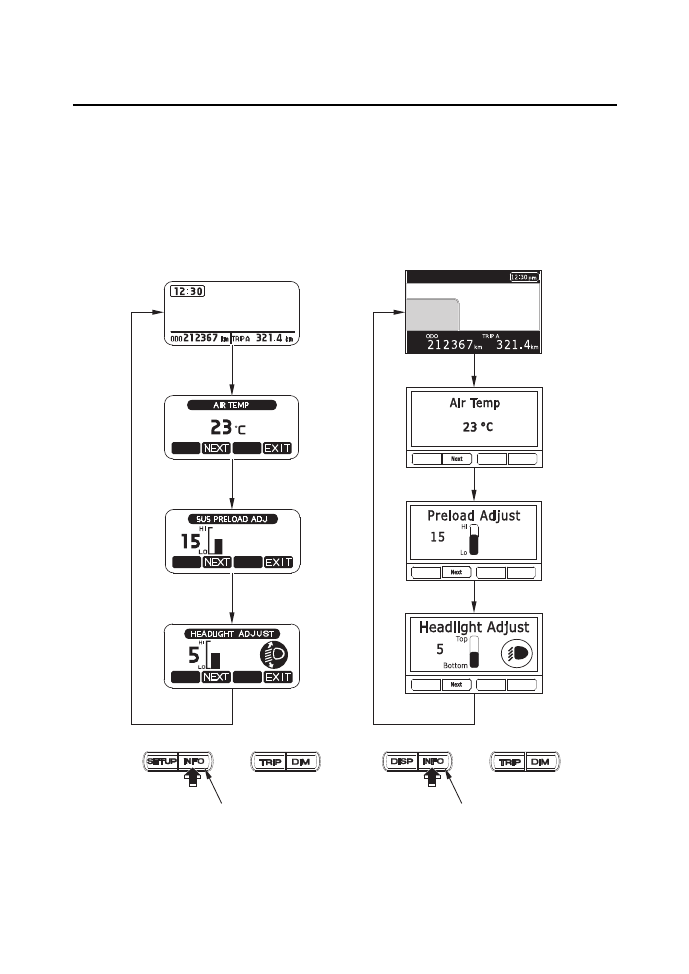

Выбор режимов работы информационного дисплея
При каждом нажатии кнопки INFO режим работы информационного дисплея изменяет-
ся следующим образом:

Если в течение пяти секунд ни одна кнопка не будет нажата, то дисплей вернется в преж-
ний режим работы.

(Мотоциклы, не оборудованные
навигационной системой)

(Мотоциклы, оборудованные
навигационной системой)

Кнопка INFO

Кнопка INFO

ОСНОВНЫЕ УЗЛЫ И АГРЕГАТЫ

(Информация, необходимая для управления мотоциклом)

ЗАДНЯЯ ПОДВЕСКА

Заднюю подвеску можно настроить под вес водителя (и пассажира) и дорожные условия
путем изменения предварительного сжатия пружины.

Не пытайтесь самостоятельно разбирать, ремонтировать или утилизировать амортизатор.
Эти работы должен выполнять официальный дилер Honda. Указания, приводимые в на-
стоящем Руководстве по эксплуатации, ограничиваются исключительно регулировкой
узла амортизатора.

Предварительное сжатие пружины задней подвески
Предварительное сжатие пружины задней подвески может быть легко увеличено или
уменьшено при помощи переключателя предварительного сжатия пружины задней под-
вески, расположенного на правой стороне переднего обтекателя. Вы можете проконтро-
лировать состояние предварительного сжатия пружины на многофункциональном дис-
плее.

Электросистема регулировки предварительного сжатия пружины задней подвески функ-
ционирует только при установке ключа в замке зажигания в положение ON или ACC при
остановленном мотоцикле и включенной нейтральной передаче. (Если горит индикатор
движения задним ходом, система не будет функционировать).

Система регулировки предварительного сжатия пружины имеет 26 положений (от 0 до 25)
для различных дорожных условий или условий движения. (Стандартное положение - 0).

ОСНОВНЫЕ УЗЛЫ И АГРЕГАТЫ

(Информация, необходимая для управления мотоциклом)

Регулировка:
1.  Установите мотоцикл на центральный упор на жесткой ровной поверхности. Во из-

бежание разряда аккумуляторной батареи выключите аудиосистему и другие потреби-
тели электроэнергии.

2.  Поверните ключ в замке зажигания в положение ON или АСС.
3.  Нажимайте на стороны DOWN (ВНИЗ) или UP (ВВЕРХ) переключателя предвари-

тельного сжатия пружины задней подвески до достижения желаемого результата.

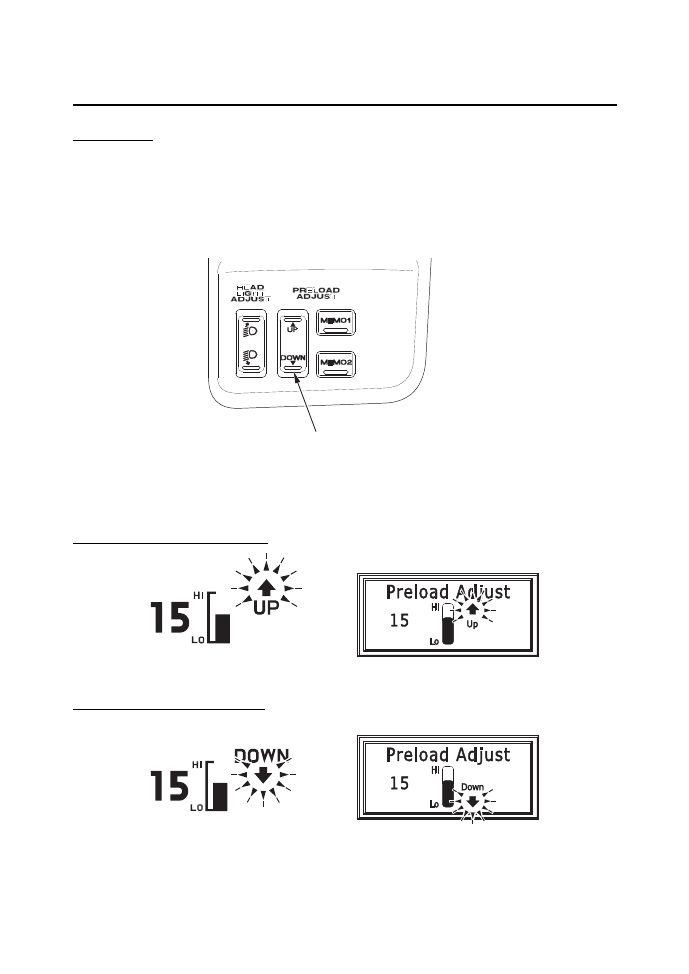

Переключатель предварительного сжатия пружины задней подвески

Для увеличения сжатия (HIGH)

Для уменьшения сжатия (LOW)

(Мотоциклы, не оборудованные
навигационной системой)

(Мотоциклы, оборудованные
навигационной системой)
