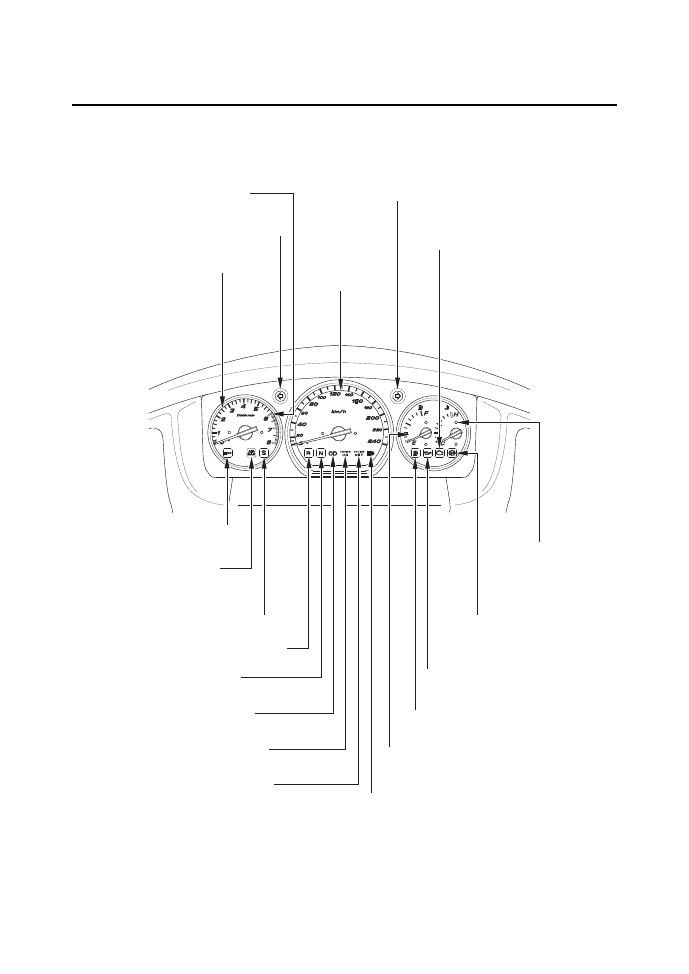

ПРИБОРЫ И ИНДИКАТОРЫ

Индикаторы и сигнализаторы располагаются на приборной панели.
Их назначение рассматривается на последующих страницах.

Красная зона тахометра

Индикатор левого
указателя поворота

Тахометр

Индикатор системы
иммобилайзера (HISS)

Индикатор неисправности
подушки безопасности
(мотоцикл, оборудованный
подушкой безопасности)

Индикатор бокового упора

Индикатор системы движения
задним ходом

Индикатор нейтрали

Индикатор повышающей
передачи

Индикатор CRUISE ON

Индикатор CRUISE SET

Контрольная лампа дальнего света

Указатель уровня топлива

Индикатор низкого уровня топлива

Сигнализатор падения
давления масла

Индикатор антиблокировочной
системы (ABS)

Указатель температуры
охлаждающей жидкости

Сигнализатор неисправности
системы PGM-FI

Индикатор правого указателя поворота

Спидометр

УЗЛЫ И ИХ РАСПОЛОЖЕНИЕ

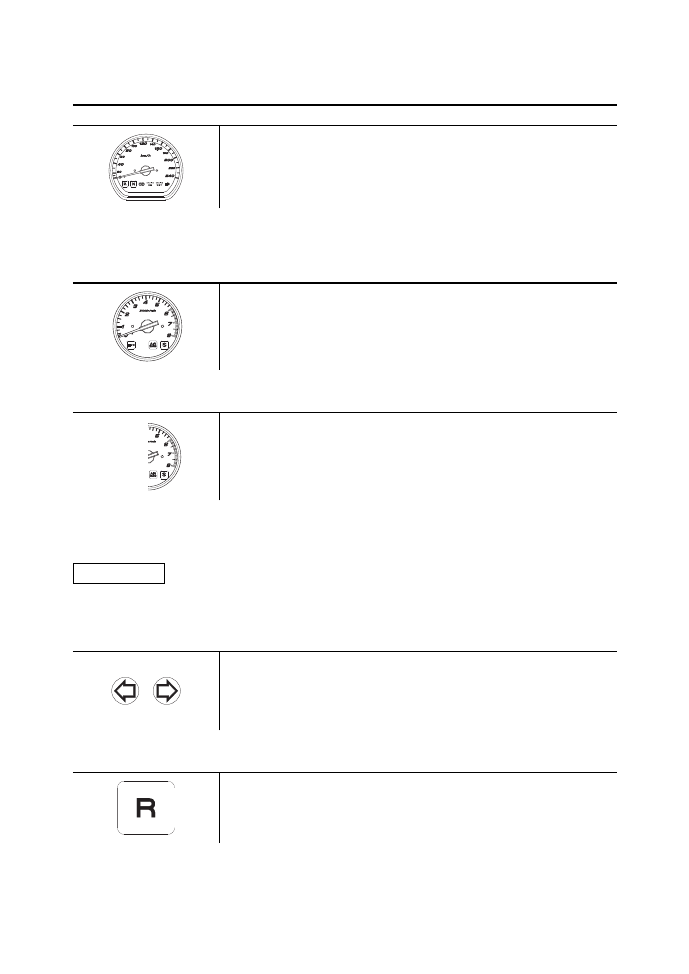

Спидометр

Показывает скорость движения.
Показывает скорость мотоцикла в километрах в час (км/ч) или милях в час (миль/ч),
в зависимости от исполнения.



Тахометр

Показывает частоту вращения коленчатого вала двигателя в оборотах в минуту.

Красная зона тахометра

Никогда, даже после обкатки двигателя, не допускайте ситуации, при которой стрелка
тахометра будет находиться в красной зоне.

ПРИМЕЧАНИЕ

Эксплуатация двигателя за пределами рекомендованной максимальной частоты враще-
ния коленчатого вала двигателя (начало красной зоны тахометра) может привести к вы-
ходу его из строя.

Индикатор указателей поворота (зеленый)

Мигает при включении указателей поворота.

Индикатор системы движения задним ходом (оранжевый)

Загорается при включении системы движения задним ходом.

Индикатор нейтрали (зеленый)

Загорается при включении нейтральной передачи.

Индикатор повышающей передачи (оранжевый)

Загорается при включении повышающей (5-ой) передачи.

Индикатор низкого давления масла (красный)

Загорается, когда давление масла в двигателе падает ниже штатного значения. А также
при установке ключа в замке зажигания в положение ON, когда двигатель не работает.
Гаснет после запуска двигателя, кроме случаев периодического включения при работе не-
прогретого двигателя на холостом ходу.

ПРИМЕЧАНИЕ

Эксплуатация двигателя при недостаточном давлении моторного масла может привести
к выходу двигателя из строя.

Сигнализатор неисправности системы PGM-FI (оранжевый)

Загорается, если нарушена работа системы программируемого впрыска топлива. Также
должен загореться на несколько секунд, а затем погаснуть при установке ключа в замке
зажигания в положение ON, если выключатель двигателя находится в положении RUN.
При загорании данного сигнализатора в любой другой ситуации снизьте скорость и как
можно скорее доставьте мотоцикл к официальному дилеру компании Honda.

УЗЛЫ И ИХ РАСПОЛОЖЕНИЕ

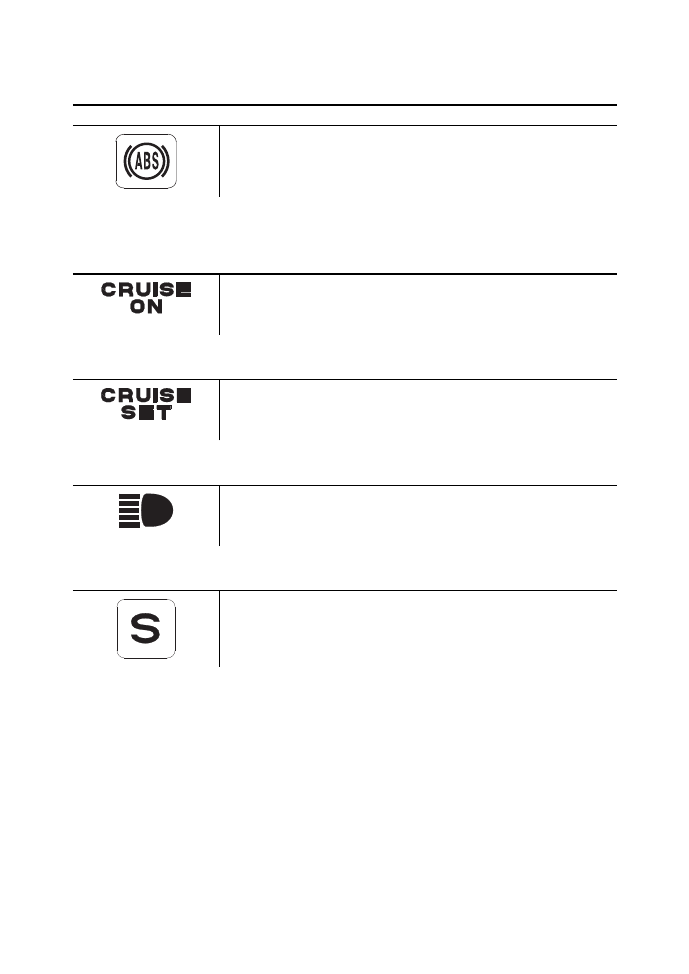

Индикатор антиблокировочной системы (ABS) (оранжевый)

При исправной системе загорается при установке ключа в замке зажигания в положение
ON и гаснет при достижении мотоциклом скорости выше 10 км/ч. При неисправности
антиблокировочной системы сигнализатор загорается и не гаснет (стр. 150).

Индикатор CRUISE ON (оранжевый)

Загорается, если включен главный выключатель системы круиз-контроля.

Индикатор CRUISE SET (зеленый)

Загорается при включении выключателя Set/Decel системы круиз-контроля.

Контрольная лампа дальнего света (синяя)

Загорается при включении дальнего света фары.

Индикатор бокового упора (оранжевый)

Горит, когда боковой упор опущен.

Перед постановкой мотоцикла на стоянку убедитесь, что боковой упор полностью
опущен. Индикатор показывает только включение системы блокировки зажигания
(стр. 188).
