Приборы и органы управления

Проверка ламп

Большинство индикаторов включаются при повороте ключа в замке зажигания в поло-
жение ON (ВКЛ) для проверки их исправности. Некоторые индикаторы через несколь-
ко секунд выключаются; другие индикаторы выключаются во время или после пуска
двигателя. Индикатор ABS выключается после того как скорость мотоцикла превысит
10 км/ч. Все индикаторы и сигнализаторы описаны на следующих страницах со слова-
ми:

Проверка ламп.

Индикаторы нейтральной передачи и дальнего света включаются при включении зажи-
гания и горят до тех пор, пока не будет включена другая передача или ближний свет.

Если какой-либо индикатор не включается в установленном режиме, обратитесь к офи-
циальному дилеру для его проверки.

Показывает недопустимый диапазон оборотов двигателя (от начала красной зоны),
работа двигателя в котором чревата выходом его из строя. Не допускайте захода стрелки
тахометра в красную зону.

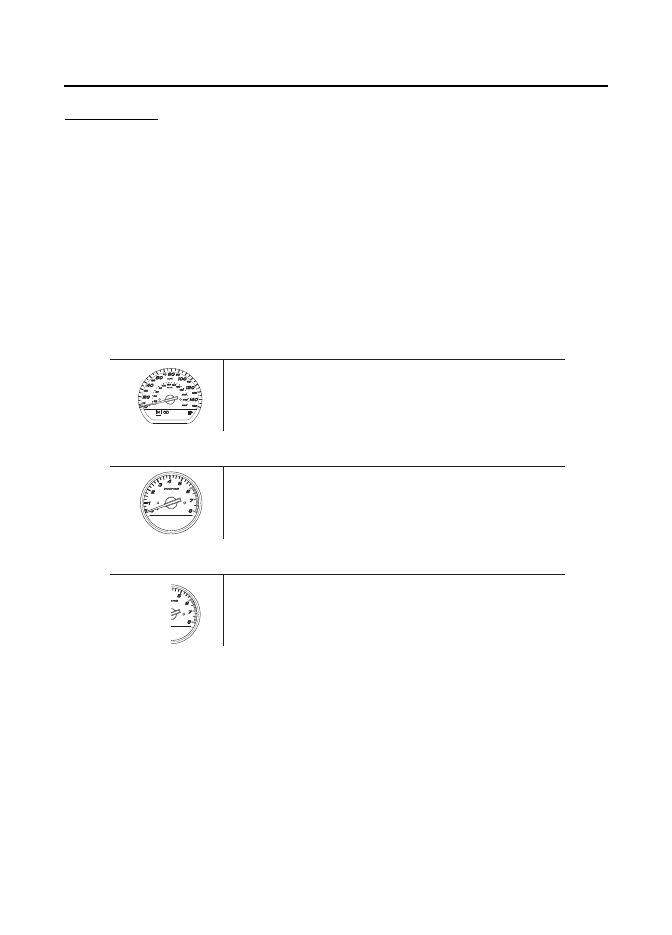

Приборы, указатели и индикаторы

спидометр

тахометр

красная зона тахометра

Показывает скорость в километрах в час (Канада) или милях в час (США).

Показывает частоту вращения коленчатого вала двигателя в оборотах
в минуту (об/мин).

Приборы и органы управления

Загорается, если нарушена работа системы электронного впрыска топлива (PGM-FI).
Также должен включаться на несколько секунд, а затем гаснуть при включении зажига-
ния, если выключатель двигателя находится в положении RUN (РАБОТА). При вклю-
чении данного сигнализатора в любой другой ситуации снизьте скорость и как можно
скорее доставьте мотоцикл к официальному дилеру.

Проверка ламп.

Приборы, указатели и индикаторы

индикатор указателей поворота (зеленый)

Мигает при включении указателей поворота.

Загорается при включении нейтральной передачи.

Загорается при включении повышающей (5-ой) передачи.

Включается при низком давлении моторного масла, чреватом выходом
двигателя из строя. Если сигнализатор низкого давления масла включа-
ется в процессе эксплуатации, остановите мотоцикл на обочине, если это
позволяют условия движения. Предупреждения и инструкции указаны на
стр. 203.

Проверка ламп.

индикатор нейтрали (зеленый)

индикатор повышающей передачи (янтарный)

сигнализатор низкого давления масла (красный)

сигнализатор неисправности системы PGM-FI (MIL)
(янтарный)

Приборы и органы управления

(Модификации, оснащенные системой ABS)

Приборы, указатели и индикаторы

Индикатор антиблокировочной системы
(ABS) (янтарный)

Включается при неисправности антиблокировочной системы (ABS).
При исправной системе сигнализатор включается при выключателе за-
жигания в положении ON (ВКЛ) и гаснет при достижении мотоциклом
скорости выше 10 км/ч. Если при движении мотоцикла сигнализатор
включается или мигает, остановите мотоцикл в безопасном месте и оста-
новите двигатель. См. раздел

"Сигнализатор ABS", стр. 61. Для получения

информации об ABS, см. стр. 60.

Проверка ламп.

индикатор дальнего света (синий)

Включается при включении дальнего света фары.

Приборы и органы управления

Приборы, указатели и индикаторы

сигнализатор низкого уровня топлива (янтарный)

указатель уровня топлива

указатель температуры охлаждающей жидкости

Включается для информирования о необходимости заправки топливом.
Загорается при низком уровне топлива в баке (около 4,4 литра).

Проверка

ламп.

Показывает приблизительный остаток топлива, если мотоцикл стоит на
горизонтальной поверхности.
В положении F (Полный) в бак вмещается около 25 литров, включая
резервный запас. Когда стрелка указателя достигает красной зоны, это
указывает на низкий уровень топлива в баке и необходимость скорейшей
заправки. Когда стрелка указателя достигает красной зоны, остаток топли-
ва в баке составляет приблизительно 3,0 л.

Показывает температуру охлаждающей жидкости двигателя. Когда стрелка
указателя заходит за метку C (холодный), это показывает, что двигатель
прогрет и можно начинать движение. Если стрелка указателя достигает
метки H (горячий), следует немедленно съехать на обочину. Предупрежде-
ния и инструкции указаны на стр. 204.
