Указатель уровня топлива
Жидкокристаллический дисплей указателя
уровня топлива (1) с помощью градуирован>
ной шкалы отображает приблизительное ко >
личество топлива в топливном баке. При ото >
бражении  деления F (2) количество топлива в
баке, включая резерв, составляет:

18 л.

Если деление Е (3) мигает, это означает, что
уровень топлива низок и необходимо как
можно скорее заправить бак топливом.
При этом количество топлива в баке верти>
кально стоящего мотоцикла составляет  при>
близительно:

3,8 л

(1)

Указатель уровня топлива жидкокристалли>
ческого дисплея

(2)

Деление F

(3)

Деление E

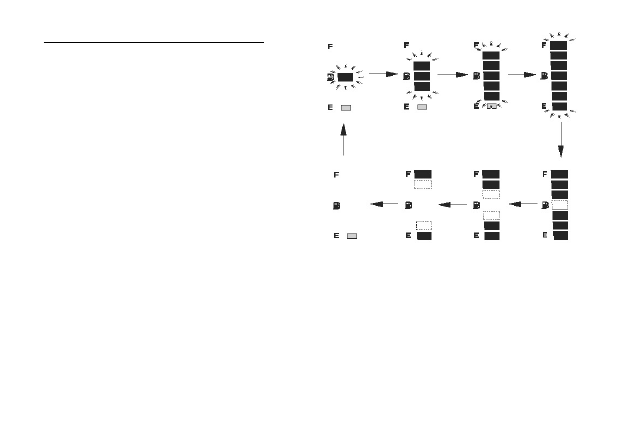

Неисправность указателя уровня топлива
При неисправности топливной системы на
дисплее указателя уровня топлива отобразят>
ся индикаторы, показанные на рисунке.
При первой же возможности обратитесь к
официальному дилеру Honda.

Многофункциональный дисплей
На многофункциональном дисплее (1) ото >
бражаются:

Спидометр
Указатель температуры охлаждающей
жидкости
Дисплей одометра/Указателя пробега за
поездку
Цифровые часы

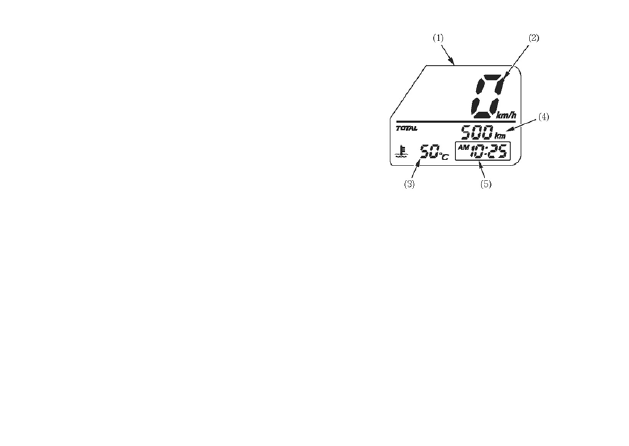

(1) Многофункциональный дисплей
(2) Спидометр
(3) Указатель температуры охлаждающей жидкости
(4) Одометр/Указатель пробега за поездку
(5) Цифровые часы

Указатель температуры охлаждающей жид:
кости
Указатель температуры охлаждающей жид>
кости (1) отображает температуру охлаждаю>
щей жидкости в цифровом виде.

Индикация температуры:

(1) Указатель температуры охлаждающей жид>

кости

Ниже  34°C

Высвечивается  ">>> >>>".

От 35°C до 121°C

Высвечивается действительная
величина температуры
охлаждающей жидкости.

От 122°C до 131°C

В мигающем режиме высвечивается
действительная температура
охлаждающей жидкости.

Выше 132°C

Постоянно высвечиваются
мигающие показания "132°C".
