Идентификационные номера

Номер рамы

Номер двигателя

Идентификационные номера

Серийные номера рамы и двигателя служат для
идентификации мотоцикла и необходимы при его
регистрации. Они могут также потребоваться при
заказе запасных частей.
Вы должны переписать эти номера и хранить запи-
си в надежном месте.

Другие наклейки и таблички

Другие наклейки и таблички

Табличка с идентификационными данными транспортного средства

Наклейка о зарядке аккумуляторной батареи

  Идентификационный номер транспортного

средства (VIN)

  Уровень громкости в дБ (А) при

 частоте

вращения коленчатого вала в об/мин

Аккумуляторная батарея заполнена кислотой. Если
величина стабилизированного напряжения в разом-
кнутой электрической цепи опустилась ниже 12,4 В,
это указывает на необходимость зарядки батареи.

См. продолжение

Другие наклейки и таблички

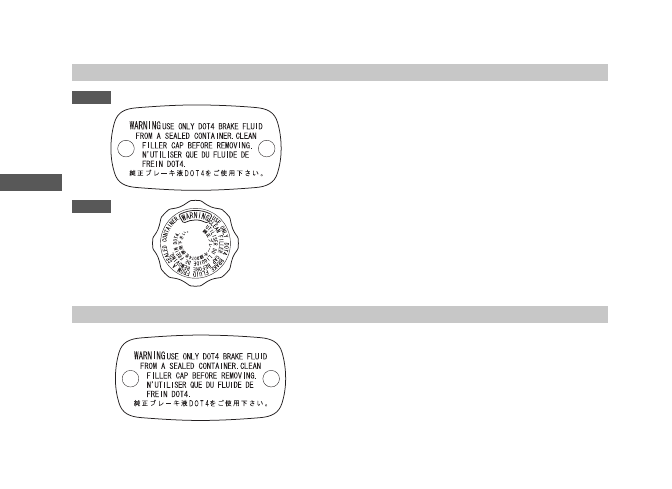

ПРЕДУПРЕЖДЕНИЕ
ЗАЛИВАТЬ ТОЛЬКО ТОРМОЗНУЮ ЖИДКОСТЬ DOT4
ИЗ ГЕРМЕТИЧНОЙ ЕМКОСТИ.
ПЕРЕД СНЯТИЕМ ОЧИСТИТЕ КРЫШКУ.

ПРЕДУПРЕЖДЕНИЕ
ЗАЛИВАТЬ ТОЛЬКО ТОРМОЗНУЮ ЖИДКОСТЬ DOT4
ИЗ ГЕРМЕТИЧНОЙ ЕМКОСТИ.
ПЕРЕД СНЯТИЕМ ОЧИСТИТЕ КРЫШКУ.

Пробка главного тормозного цилиндра

Пробка главного цилиндра гидропривода сцепления

Перед

Зад

Другие наклейки и таблички

См. продолжение

Наклейка блока предохранителей и Крышка электромагнитного выключателя стартера

РЕЛЕ ТОПЛИВНОГО
НАСОСА

ABS FSR

ЭЛЕКТРОДВИГАТЕЛЬ
ABS

ABS, ОСНОВНОЙ

СТОП-СИГНАЛ/
ЗВУКОВОЙ СИГНАЛ

ПРИБОРЫ, ПОДСВЕТКА

ФАРА

СТАРТЕР

ЗАПАСНОЙ

ЗАПАСНОЙ

OP

ЧАСЫ/УКАЗАТЕЛИ
ПОВОРОТА

ЗАПАСНОЙ

ДИОД

РЕЛЕ ЗАЖИГАНИЯ

ГЛАВНЫЙ
ПРЕДОХРАНИТЕЛЬ

СИСТЕМА ВПРЫСКА
