Прокол шины   Снятие колес

4.  Затяните левые стяжные болты оси для ее удер-

жания на месте.

5.  Затяните болт оси переднего колеса.



Момент затяжки: 59 Нм (6,0 кгс-м).

6.  Ослабьте левые стяжные болты оси.
7.  Затяните левые стяжные болты оси переднего

колеса.



Момент затяжки: 26 Нм (2,7 кгс-м).

8.  Установите правый тормозной суппорт и затяни-

те крепежные болты.



Момент затяжки: 31 Нм (3,2 кгс-м)

См. продолжение

Установка
1.  Установите боковые втулки на колесо.
2.  Поместите переднее колесо между перьями

вилки и вставьте с левой стороны до упора слег-
ка смазанную ось колеса через левое перо вилки
и ступицу колеса.

3.  Выровняйте торец оси заподлицо с поверхно-

стью пера вилки.

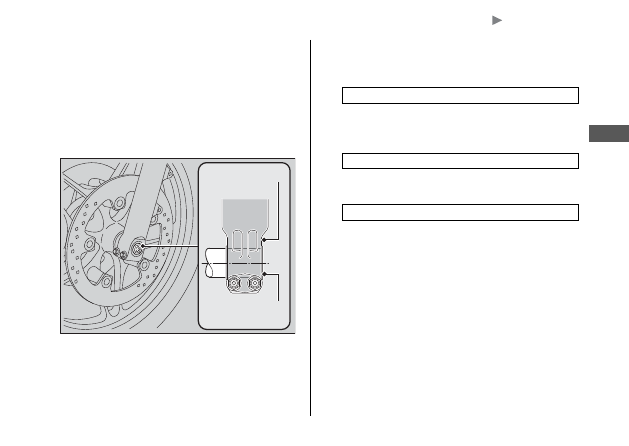

Поверхность
пера вилки

Торец оси
переднего колеса

Прокол шины   Снятие колес

12. Снова затяните левые стяжные болты.



Момент затяжки: 26 Нм (2,7 кгс-м).

13. Снова поднимите переднее колесо и проверьте,

свободно ли вращается колесо при отпущенном
тормозе.

14. Снимите защитную ленту или ветошь.

Если при сборке не использовался динамометриче-
ский ключ, как можно скорее обратитесь к офици-
альному дилеру Honda для проверки правильности
сборки.
Неправильная сборка может привести к утрате тор-
мозной системой работоспособности.

9.  Установите левый тормозной суппорт и затяните

крепежные болты.



Момент затяжки: 31 Нм (3,2 кгс-м)

Будьте осторожны, чтобы при установке

8

колеса не поцарапать его о тормозной суп-
порт.
При установке тормозного суппорта исполь-

8

зуйте только новые болты.

ПРИМЕЧАНИЕ

Чтобы не повредить тормозные колодки во время
установки тормозных суппортов, будьте внимательны,
заводя тормозной диск между тормозных колодок.

10. Опустите переднее колесо на землю.
11. Несколько раз нажмите на рычаг и педаль тор-

моза. Затем несколько раз надавите на руль,
чтобы сжать переднюю вилку.

Прокол шины   Снятие колес

4.  Снимите приводную цепь с ведомой звездочки,

сдвинув заднее колесо вперед.

5.  Снимите вал задней оси, регуляторы и регулиро-

вочные болты.

См. продолжение

Заднее колесо



T

Снятие
1.  Установите мотоцикл на его центральную опору

на твердой ровной поверхности.

2.  Ослабьте гайки задней оси и регулировочные

болты натяжителя цепи, после чего сдвиньте
заднее колесо до упора вперед, чтобы макси-
мально ослабить натяжение цепи.

3.  Снимите осевую гайку и шайбу.

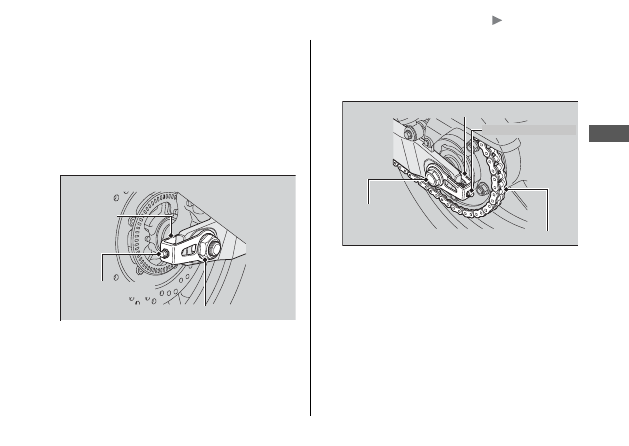

Регулятор

Регулировочный
болт

Гайка/шайба оси заднего колеса

Регулятор

Регулировочный болт

Вал задней оси

Приводная цепь

Прокол шины   Снятие колес

2.  Обеспечьте попадание выступа маятника в паз

кронштейна тормозного суппорта.

6.  Снимите кронштейн тормозного суппорта,

заднее колесо и боковые втулки.

Подвяжите или положите тормозной суппорт

8

так, чтобы он не висел на тормозном шланге.
Не перекручивайте тормозной шланг.
Не допускайте попадания смазки, масла или

8

грязи на тормозной диск или тормозные
колодки.
Не нажимайте на педаль тормоза, когда суп-

8

порт снят.

Установка
1.  При установке заднего колеса выполняйте ука-

занные выше операции в обратном порядке.

Будьте осторожны, чтобы при установке

8

колеса не поцарапать его о тормозной суп-
порт.

ПРИМЕЧАНИЕ

Чтобы не повредить тормозные колодки во время
установки тормозных суппортов, будьте внимательны,
заводя тормозной диск между тормозных колодок.

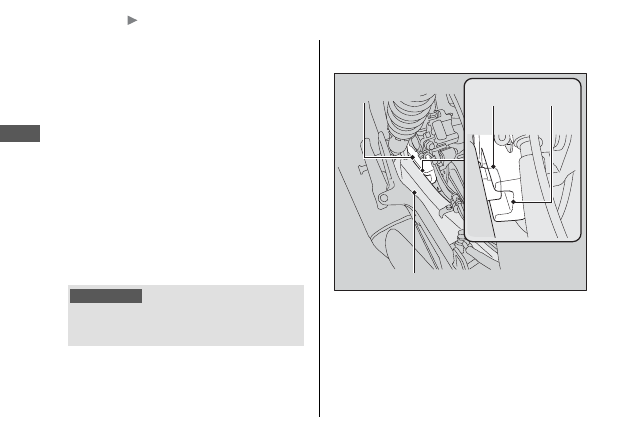

Кронштейн
тормозной скобы

Маятник

Выступ

Паз
