ДЕРЖАТЕЛЬ ШЛЕМА
Держатель шлема находится под седлом.
Снимите заднее седло (см. стр. 54).
Проденьте любой конец троса (1) через пряжку
(2) шлема.
Нацепите петлю тросика на держатель для
шлема(3) и опустите седло для блокировки.
Тросик держателя шлема входит в комплект
инструментов.

Храните тросик держателя шлема в сумке
инструментов, когда он не используется.

(1) Тросик крепления шлема
(2) Пряжка шлема
(3) Держатель шлема

Запрещается двигаться на мотоцикле со
шлемом, закрепленным в держателе.
Шлем может попасть в колесо или в
подвеску и вызвать дорожно+транспортное
происшествие, в котором вы можете
получить серьёзные травмы или погибнуть.

Поэтому используйте фиксатор для шлема
только во время стоянки. Запрещается
двигаться на мотоцикле со шлемом,
закрепленным в держателе.

56

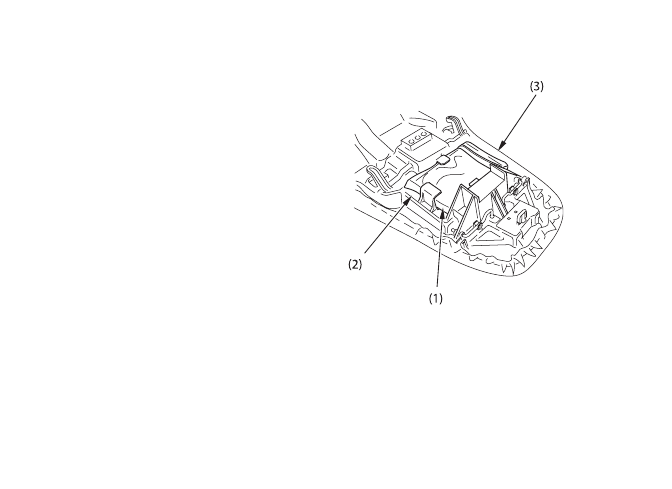

ПАКЕТ ДЛЯ ДОКУМЕНТОВ
Пакет для документов (1) находится в отсеке для
документов (2) под обратной стороной седла (3).

Настоящее Руководство по эксплуатации и
другая документация должны храниться в пакете
для документов. При мойке мотоцикла
соблюдайте осторожность, чтобы не залить эту
зону водой.

(1) Пакет для документов                           (3) Седло
(2) Отделение для документов

57

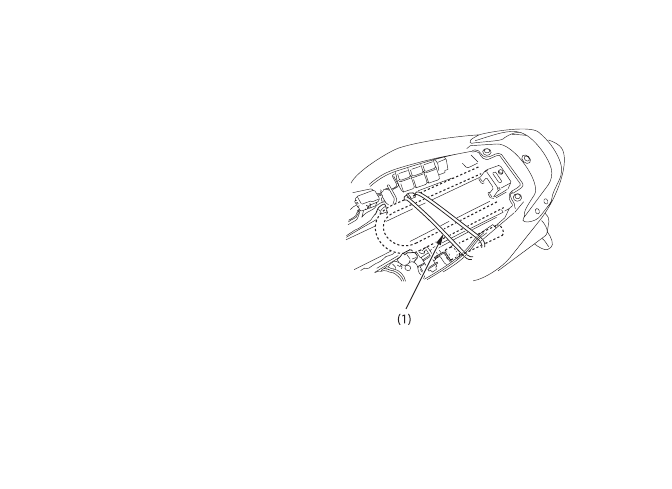

ОТСЕК ДЛЯ РАЗМЕЩЕНИЯ МЕХАНИЧЕСКОГО
ПРОТИВОУГОННОГО УСТРОЙСТВА
Отсек для размещения механического
противоугонного устройства находится под
задним седлом. После размещения надежно
закрепите замок резиновым ремнем (1).

Некоторые механические противоугонные
устройства из+за своей формы и конструкции не
могут быть размещены в этом отсеке.

(1) Резиновый ремень

58

БОКОВАЯ ПАНЕЛЬ
Для проведения технического обслуживания
аккумуляторной батареи необходимо снять
правую боковую панель. Левая боковая панель
снимается в случае проведения технического
обслуживания воздухоочистителя.

Правый и левый боковые панели снимаются
одинаково.

Снятие:
1. Снимите сиденье (стр. 54).
2. Снимите болт (1).
3. Извлеките ушки (2) из втулок (3).
4. Извлеките фиксатор (4) из ребра топливного

бака (5) и снимите боковую панель (6).

Установка:
• Установка выполняется в порядке, обратном
процедуре снятия.

(1) Болт                           (4) Фиксатор
(2) Вилка                         (5) Ребро топливного бака
(3) Втулка                       (6) Боковые обтекатели

59
