16.16.

Скутер. Тормозной диск - замена

       Тормозной диск подлежит замене при его сильном износе (минимально допустимая толщина рабочей области указывается на основании диска), или при деформации, например, после падения скутера.

СНЯТИЕ

       Для снятия тормозного диска переднего колеса потребуется снять колесо скутера (см. Переднее колесо -снятие и установка)

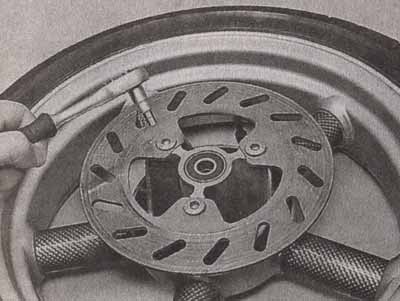

       1. Шестигранным ключом отворачиваем три болта, крепящих тормозной диск к ступице колеса.

       2. Снимаем диск с посадочного места ступицы.

УСТАНОВКА

       1. Устанавливаем диск в обратной последовательности.

ВНИМАНИЕ!

       Диск необходимо устанавливать строго по направлению вращения колеса, согласно меткам, нанесенным на диске.

       2. Заворачиваем болты, предварительно нанеся на них клей-фиксатор. Болты необходимо затягивать с одинаковым усилием постепенно, во избежание перекоса тормозного диска.

16.17.

Скутер. Приборная панель - снятие и установка

       Для снятия приборной панели скутера необходимо сначала снять переднюю часть облицовок (см. Облицовки— снятие и установка).

СНЯТИЕ

       1. Отсоединив переднюю часть облицовок скутера от руля, отворачиваем два болта крепления приборной панели.

       2. Отворачиваем болт крепления приборной панели к облицовке скутера.

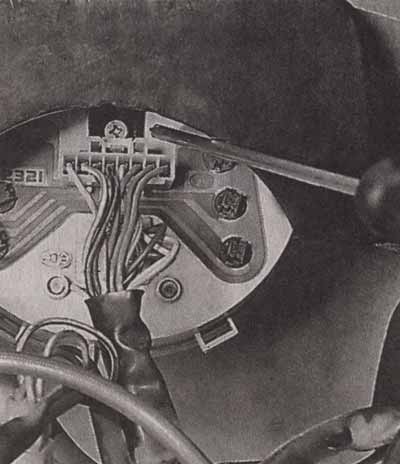

       3. Снимаем клеммный разъем проводов, при необходимости разжав зажимы шлицевой отверткой.

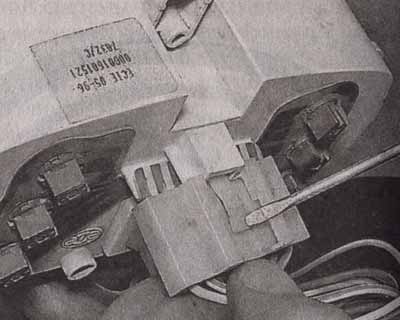

       4. Так же демонтируем второй клеммный разъем.

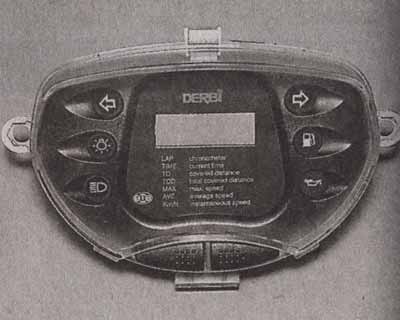

       5. Снимаем приборную панель.

УСТАНОВКА

       Установку производим в обратном порядке, предварительно зачистив клеммные разъемы от грязи и окислов.
