Внимание: в данном руководстве описаны следующие модификации мотоциклов Honda: СВ400 Super Four:

CB400N, CB400R, CB400Flls, CB400FIIT, CB400FIIV, CB400FIIIS, CB400FIIIT, CB400FIIIV. CB400F (CB1): CB400FK

Honda CB400. Технические характеристики - часть 1

CB400FL CB400FM.

Внимание: снятие и разборка узлов и агрегатов осуществляется в порядке номеров, указанных на рисунках.

Сборка и установка осуществляются в порядке, обратном разборке и снятию.

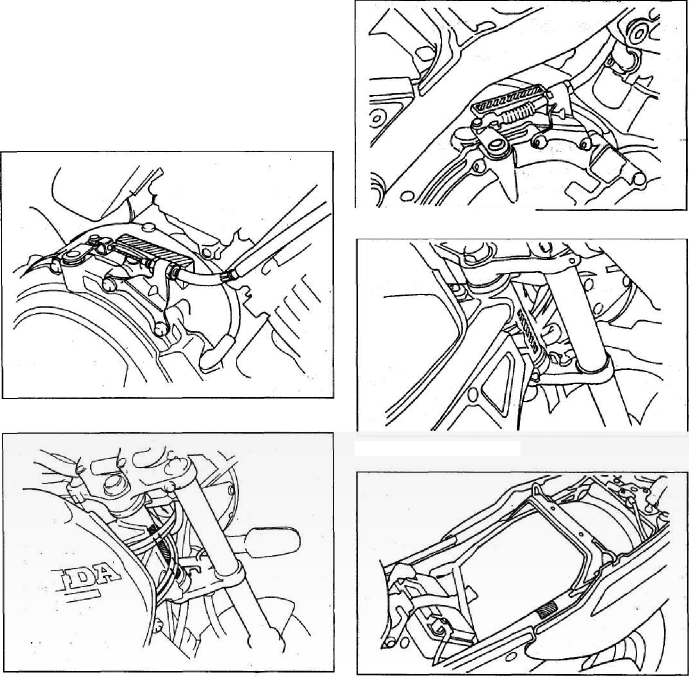

Идентификация

CB400N

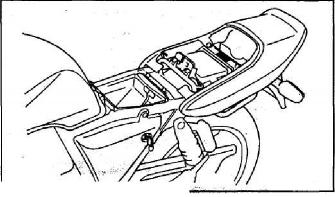

Номер на сиденье (CB400N).

Номер двигателя (CB400F).

Номер двигателя (CB400N).

Номер на раме (CB400F).

Номер на раме (CB400N). Номер на сиденье (CB400F).

Моторное масло

1. Используйте масло по классификации API - не ниже SE (SE, SF, SG).

2. Вязкость (SAE) подбирайте согласно диаграмме температурного диапазона, соответствующей условиям эксплуатации до следующей замены масла.

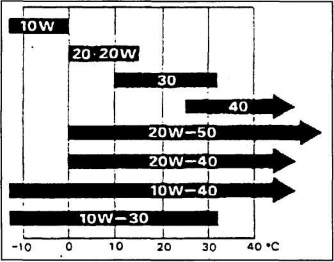

Рекомендуемая вязкость моторного масла.

Honda CB400 Super Four Honda NC31 CB400N Super Four

Длина ................................................................ 2085 мм

Ширина ............................................................... 735 мм

Высота............................................................. 1080 мм

База.................................................................... 1455мм

Масса:

на переднем колесе ......................................... 93 кг

на заднем колесе .............................................. 99 кг

полная ............................................................. 192 кг

Масса полная:

на переднем колесе ...................................... 114 кг

на заднем колесе........................................... 188 кг

полная ............................................................ 302 кг

Кастер................................................................. 27°15'

Ширина следа .................................................... 109 мм

Тормозной путь (с 50 км/ч).................................. 14 м

Радиус разворота................................................ 2,6 м

Honda NC31 CB400FIII

Длина ................................................................ 2080 мм

Ширина ............................................................... 720 мм

Высота............................................................. 1125 мм

База.................................................................... 1450мм

Масса:

на переднем колесе ......................................... 95 кг

на заднем колесе ............................................ 100 кг

полная.............................................................. 195 кг

Масса полная:

на переднем колесе ....................................... 116 кг

на заднем колесе............................................189 кг

полная..............................................................305 кг

Двигатель

Модификация ................................................... NC23E

Тип ................................. 4-тактный, 4-цилиндровый

Рабочий объем ................................................ 399 см3

ГРМ .................................. DOHC, с цепным приводом

Диаметр цилиндра ......................................... 55,0 мм

Ход поршня .......................................................42,0 мм

Степень сжатия ...................................................11,3

Мощность........................... 53 л.с. при 11000 об/мин Крутящий момент ............ 37 Им при 10000 об/мин Система охлаждения...............................жидкостная Система смазки

Заправочные емкости:

сухой двигатель ...............................................3,6 л

с заменой фильтра ..........................................2,9 л

без замены фильтра........................................27 л

Тип масляного насоса ........................... трохоидный

Давление (при 7000 об/мин).............................5 кг/см2 Зазоры в роторах масляного насоса:

радиальный (между выступами

роторов) .......................................................0,10 мм

радиальный (между ведомым ротором

и корпусом) .........................................0,15 - 0,22 мм

торцовый ...........................................0,02- 0,07 мм

Система охлаждения

Заправочные емкости: всего................................................................... 1,6 л

расширительный бачок ................................. 0,63 л

Давление открытия клапана

крышки радиатора...............................1,1 -1,4 кг/см2

Температура начала открытия термостата .................................................. 80 - 84°С

Температура полного открытия термостата ......................................................... 95°С

Высота подъема клапана термостата ............ 8 мм

Система подачи топлива (CB400N)

Топливный бак.................................................... 18 л Карбюратор .................................тип CVx4 (VP22) Обозначение ................................................... VP22A

Дроссель ....................................................... 30,5 мм

Жиклер холостого хода ................................... 2 1/2 Уровень топлива в поплавковой камере..13,7мм Главный жиклер:

карбюраторы №1 и №4 ................................... №95

карбюраторы №2 и №3 ................................... №98

Жиклер холостого хода ................................... №35

Частота вращения

холостого хода................................1200±100 об/мин

Система подачи топлива (CB400FIII) Топливный бак.................................................... 18 л Карбюратор ..............................тип CVx4 (VP02A) Обозначение ................................................... VP02A

Дроссель ....................................................... 30,5 мм

Уровень топлива в поплавковой камере ..13,7 мм Винт качества ................................................. 2 3/4

Главный жиклер ................................................ №98

Жиклер холостого хода ...................................№35

Частота вращения

холостого хода ................................1200±100 об/мин

Система зажигания

выпускной:

Тип ................................транзисторная батарейная Свечи зажигания:

стандартные:

NGK ........................................................... CR8EH9

Denso...................................................... U24FER-9

"холодные": NGK............................................................ CR9EH9

Denso...................................................... U27FER-9

Зазор ........................................................ 0,8-0,9 мм

Угол опережения зажигания

(при 1200±100 об/мин)............................... 14°до ВМТ

Катушка зажигания:

первичная обмотка ..................................... 2 - 4 Ом

вторичная обмотка:

с наконечниками ................................. 23-27 кОм

без наконечников................................. 13-17 кОм Прерыватель:

сопротивление ................................... 450- 550 Ом

напряжение сигнала............................. более 0,7 В

Система запуска Длина щеток стартера:

номинальная................................................. 12,5 мм

предельная...................................................... 8,5 мм

Головка блока цилиндров

Тепловые зазоры в клапанах: впуск................................................... 0,12-0,18 мм

выпуск ................................................ 0,17 -0,23 мм

Давление конца такта сжатия

(при 400 об/мин) ......................................... 11 -15 бар

Фазы газораспределения: впускной клапан:

открытие................................................ 5 ° до ВМТ

закрытие ......................................... 35° после НМТ

выпускной клапан: открытие.............................................. 35° до НМТ

закрытие ............................................ 5° после ВМТ

Давление конца такта сжатия

(при 400 об/мин) ..................................... 11-15 бар

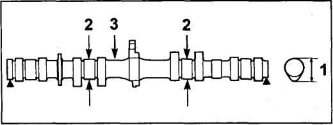

Высота кулачков распределительных валов (1): номинальная ............ .................32,180-32,420 мм предельная ...............................................32,130 мм

Диаметр опорных шеек (2):

номинальный ..............................22,959 - 22,980 мм

предельный ..............................................22,950 мм

Зазор в подшипнике распределительного вала.....................................................0,020 - 0,062 мм

Диаметр стержня клапана: впускной:

номинальный ...............................3,775- 3,790 мм

предельный ............................................... 3,700 мм

номинальный................................ 3,765 - 3,780 мм

предельный .............................................. 3,700 мм

Внутренний диаметр направляющей втулки: номинальный.................................. 3,800-3,812 мм

предельный ................................................ 3,890 мм

Зазор между втулкой и стержнем клапана: впускной:

номинальный................................ 0,010 - 0,037 мм

предельный ................................................ 0,04 мм

выпускной:

номинальный................................ 0,020- 0,047 мм

предельный ................................................ 0,05 мм

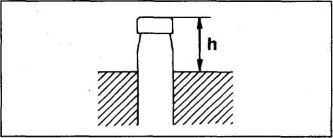

Высота выступания направляющей втулки (h):

впускной ......................................... 15,56 -15,58 мм

выпускной....................................... 13,21 - 13,23 мм

Высота пружины клапана: номинальная............................................... 40,03 мм

предельная................................................. 38,50 мм

Диаметр толкателя клапана:

номинальный ............................. 22,478 - 22,493 мм предельный.............................................. 22,470 мм

Поршень и цилиндр

Диаметр цилиндра:

номинальный ............................. 55,000 - 55,015 мм предельный ................................................ 55,10 мм

Диаметр поршня:

номинальный ............................. 54,970 - 54,990 мм

предельный.............................................. 54,900 мм

Зазор между цилиндром и поршнем:

номинальный ................................. 0,010-0,045 мм

предельный................................................ 0,100 мм

Диаметр отверстия под поршневой палец: номинальный ............................. 14,002-14,008 мм предельный.............................................. 14,050 мм

Диаметр поршневого пальца

номинальный ..............................13,994- 14,000 мм предельный...............................................13,980 мм

Зазор между пальцем и поршнем:

номинальный ................................. 0,002 - 0,014 мм предельный...................................................0,04 мм

Внутренний диаметр поршневой головки шатуна: номинальный ..............................14,016- 14,034 мм

предельный ..............................................14,070 мм

Зазор между пальцем и шатуном:

номинальный ................................. 0,016- 0,040 мм

предельный ................................................0,060 мм

Зазор между канавкой и поршнем: компрессионное

кольцо..............................................0,015-0,050 мм

предельный ...................................................0,10мм

Зазор в замке:

верхнее компрессионное кольцо:

номинальный ................................... 0,18 - 0,28 мм

предельный ................................................ ..0,5 мм

нижнее компрессионное кольцо: номинальный ................................... 0,18-0,33 мм

предельный .................................................. 0,5 мм

маслосъемное кольцо: номинальный................................... 0,20- 0,70 мм

предельный .................................................. 1,1 мм

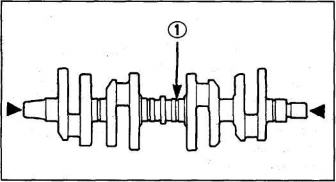

Коленчатый вал

Осевой зазор:

номинальный ..................................... 0,05 - 0,20 мм

предельный .................................................. 0,30 мм

Зазор в подшипниках: шатунный подшипник:

номинальный ............................... 0,028 - 0,052 мм

предельный .................................................0,06 мм

коренной подшипник: номинальный............................... 0,014 - 0,038 мм

предельный .................................................0,05 мм

Сцепление

Свободный ход рычага

сцепления .....................................................10 - 20 мм

Толщина диска: номинальная:

"А". .....................................................3,22 - 3,38 мм

"В". .................................................... 3,22 - 3,38 мм

"С" .....................................................3,42 - 3,58 мм

предельная:

"А". ................................................................2,90 мм

"В". ................................................................2,90 мм

"С" ................................................................3,10 мм

Высота пружин:

номинальная .................................................45,6 мм

предельная ....................................................41,7 мм

Диаметр опорной втулки: внутренний:

номинальный............................21,980 - 21,993 мм предельный ............................................ 22,030 мм

внешний:

номинальный............................29,993 - 30,007 мм предельный............................................ 29,960 мм

Внутренний диаметр звездочки привода масляно- го насоса:

номинальный .............................. 30,025- 30,075 мм

предельный ..............................................30,150 мм

Внешний диаметр первичного вала (под опорную втулку):

номинальный ............................. 21,967 - 21,980 мм предельный .............................................. 21,950 мм

Коробка передач

Передаточные числа передач:

Передняя передача.......................................... 2,171

КПП:

1-япередача........................................................... 3,307

2-я передача........................................................... 2,294

3-я передача ........................................................... 1,750

4-я передача............................................................1,428

5-япередача..:. ............................................................ 1,240

6-я передача............................................................1,130

Главная передача:

привод ....................................................................цепь

передаточное число:

CB400N .........................................................2,800

CB400FIII ......................................................3,000

Внутренний диаметр посадочных отверстий шестерен:

М5, М6:

номинальный ............................. 25,000 - 25,021 мм

предельный.............................................. 25,050 мм С2, СЗ, С4:

номинальный ........................... ..28,000 - 28,021 мм

предельный.............................................. 28,050 мм

Внешний диаметр втулок шестерен:

М5, М6:

номинальный ............................. 24,959 - 24,980 мм предельный .............................................. 24,920 мм С2, СЗ, С4:

номинальный ............................. 27,959 - 27,980 мм

предельный.............................................. 27,920 мм

Внутренний диаметр посадочных отверстий втулок:

М5:

номинальный ............................. 21,985 - 22,006 мм

предельный.............................................. 22,070 мм С2:

номинальный ............................. 24,985 - 25,006 мм

предельный.............................................. 25,070 мм

Зазор между шестернями и втулками:

М5, Мб:

номинальный ................................. 0,020 - 0,062 мм предельный...................................................0,10 мм С2, СЗ, С4:

номинальный ................................. 0,020 - 0,062 мм предельный...................................................0,10 мм

Зазор между шестернями и валом: М5:

номинальный ................................. 0,020 - 0,062 мм предельный...................................................0,10 мм С2:

номинальный ................................. 0,005 - 0,039 мм предельный...................................................0,05 мм

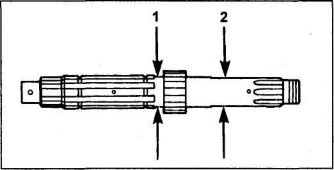

Внешний диаметр шеек первичного вала: М5 (1):

номинальный ..............................21,959 - 21,980 мм предельный...............................................21,930 мм

шейка под опорную втулку (2):

Тормозная система

номинальный ..............................21,967 - 21,980 мм

предельный ..............................................27,930 мм

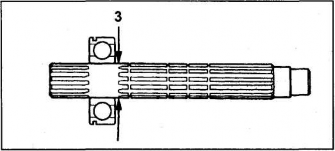

Внешний диаметр шеек вторичного вала: С2 (1):

номинальный ................................24,967-24,980 мм

предельный ..............................................24,930 мм

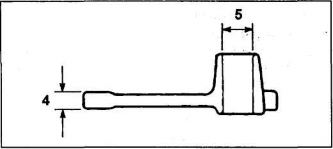

Вилка переключения передач: толщина (4):

номинальная .................................... 5,93- 6,00 мм

предельная .................................................. 5,60 мм

внутренний диаметр посадочного отверстия под шток (5):

номинальный........................... 12,000 -12,021 мм

• предельный ............................................ 12,060 мм

диаметр штока вилок переключения передач: номинальный ........................... 11,969- 11,980 мм

предельный............................................ 11,900 мм

Подвеска

Передняя подвеска: Тип ............................................... телескопическая

Ход .................................................................. 130 мм Диаметр трубы.............................................. 41 мм

Объем масла................................................. 499 см3

Высота пружины........................................ 338,2 мм

Задняя подвеска: Тип....................................................... маятниковая

Ход.................................................................. 110 мм Высота пружины........................................ 225,3 мм

Передний тормоз:

Ход рычага............................................... 20-30 мм

Тормозная жидкость............................DOT 3 или 4

Толщина диска................................................4,5 мм

Диаметр ГТЦ:

номинальный ..............................14,000-14,043 мм

предельный..........................................,.... 14,060 мм

Диаметр поршня ГТЦ:

номинальный ..............................13,957- 13,984 мм предельный...............................................13,950 мм

Диаметр тормозного цилиндра:

номинальный ..............................27,000 - 27,050 мм предельный...............................................27,060 мм

Диаметр поршня тормозного цилиндра: номинальный ..............................26,918-26,968 мм предельный...............................................26,910 мм

Задний тормоз:

Ход педали....... .........................................10 - 20 мм

Высота педали ............................................67,5 мм

Тормозная жидкость............................DOT 3 или 4

Толщина диска ...............................................5,0 мм

Диаметр ГТЦ:

номинальный ..............................12,700-12,743 мм

предельный............................................... 12,760 мм

Диаметр поршня ГТЦ:

номинальный ..............................12,657- 12,684 мм предельный...............................................72,650 мм

Диаметр тормозного цилиндра:

номинальный ..............................38,180-38,230 мм

предельный ..............................................38,240 мм

Диаметр поршня тормозного цилиндра: номинальный ..............................38,098-38,148 мм

предельный ..............................................38,090 мм

Давление в шинах:

1. один водитель:

   переднее колесо .....................................2,00 кг/см2

   заднее колесо..........................................2,25 кг/см2

2. водитель и пассажир:

переднее колесо .....................................2,00 кг/см2

заднее колесо..........................................2,50 кг/см2

Размерность шин:

переднее колесо .............................110/70 -17 54Н

заднее колесо..................................140/70-17 66Н

Рекомендованные модели (CB400N):

переднее колесо .......................................................

.............................Bridgestone G547, Dunlop K505F

заднее ........................................................................

...............................Bridgestone G548, Dunlop K505

Рекомендованные модели (CB400FIII):

переднее колесо .......................................................

.......................Bridgestone BT-35F, Dunlop GT401F

заднее колесо............................................................

.,........................Bridgestone BT-35R, Dunlop GT401

Электрооборудование:

Генератор:

Максимальная

мощность......................... 312 Вт при 5000 об/мин

Напряжение................................................ 14 -16 В Ток отдачи ............................... 0-8 А (5000 об/мин)

АКБ ............................................................... 12В, 8Ач

Ток зарядки:

5 -10 ч ............................................................... 0,8 А

1ч ........................................ ; ............................... 4 А Лампы (CB400N):

Фара ........................................................... 55/60 Вт

Стоп-сигнал и габарит .............................18/5 Вт Передние указатели поворота

и габариты ..................................................18/5 Вт

Задние указатели

поворота .........................................................15 Вт

Индикаторы комбинации

приборов .........................................................1,7 Вт

Индикатор превышения допустимой скорости.........................................................3,4 Вт

Лампы (CB400FIII):

Фара ............................................................70/80 Вт

Сопротивление датчика температуры охлаж дающей жидкости (при 80°С) ................. 47 - 57 кОм Датчик-выключатель по температуре охлаж- дающей жидкости:

температура включения ........................98 - 102°С

температура выключения ......................93 - 97°С

содержание   ..  1  2  3   ..
