Раздел 2.

Сведения для ремонта и технического обслуживания мотоцикла Zongshen ZS200GS

1. Эксплуатационные и регулировочные параметры мотоцикла Zongshen ZS200GS




   Двигатель






   Таблица 2-1. Клапанный механизм




   Параметр			Номинальное значение (мм)	Предельное значение (мм)
   Высота кулачка		——	32,768	32,63
   Свободная длина пружины клапана		внутренняя	36,01	35,50
   		наружная	41,96	41,00
   Зазор клапанов			0,06 – 0,08	0,09 – 0,10
   Ширина прилегающей зоны гнезда клапана			1,2 – 1,5	1,0
   Направляющие втулки клапанов / шток клапана	Наружный диаметр штока клапана	впускной	5,45 – 5,46	5,42
   		выпускной	5,43 – 5,44	5,40
   	Внутренний диаметр направляющей втулки	впускной	5,40 – 5,42	5,54
   		выпускной	5,38 – 5,40	5,42
   	Зазор между штоком клапана и направляющей втулкой	впускной	0,01 – 0,03	0,05
   		выпускной	0,03 – 0,05	0,06




   Таблица 2-2. Цилиндр, поршень, коленчатый вал, шатун




   Параметр	Номинальное значение (мм)	Предельное значение (мм)
   Зазор между поршнем и стенкой цилиндра	0,02	0,06
   Внутренний диаметр цилиндра	67	67,05
   Диаметр поршня	66,955	66,950
   Деформация торцевой плоскости головки цилиндра	—	0,05
   Изгиб торцевой плоскости цилиндра	—	0,05
   Торцевой зазор поршневого кольца	0,35	0,10
   Боковой зазор поршневого кольца	0,05	0,10
   Зазор между поршневым пальцем и поршнем	0,02	0,08
   Внутренний диаметр поршневого пальца	15,01	15,04
   Внешний диаметр поршневого пальца	15,00	14,96
   Диаметр отверстия верхней головки шатуна	15,00	15,06
   Радиальный зазор верхней головки шатуна	0,02	0,05
   Радиальный зазор нижней головки шатуна	0,01	0,05
   Осевой зазор нижней головки шатуна	0,20	0,30
   Осевое биение коленчатого вала	0,02	0,05

   Таблица 2-3. Масляный насос




   Параметр	Номинальное значение (мм)	Предельное значение (мм)
   Зазор между ротором и корпусом	0,15	0,20
   Радиальный зазор между внешним ротором и корпусом	0,15-0,20	0,25
   Зазор между внешним и внутренним роторами	0,15-0,20	0,25







   Трансмиссия мотоцикла Zongshen ZS200GS






   Таблица 2-4. Сцепление, стартер, трансмиссия, приводная цепь




   Параметр		Номинальное значение (мм)	Предельное значение (мм)
   Сцеп- ление	толщина фрикционного диска	3,00-3,60	2,60
   	деформация фрикционного диска	—	0,20
   	свободная длина пружины сцепления	35,50	34,20
   Транс- миссия	внутр. диам. отверстия привода стартера	24,90	24,94
   	диаметр оси стартера	19,96	19,90
   	внутренний диаметр вилки	11,98	12,05
   	толщина зубцов вилки	4,7	4,5




   Таблица 2-5. Сцепление, стартер, трансмиссия, приводная цепь




   Параметр			Номинальное значение (мм)	Предельное значение (мм)
   КПП	наружный диаметр барабана		—	—
   	наружный диаметр первичного вала		15,02	14,94
   	наружный диаметр вторичного вала		25,021	24,96
   	внутренний диаметр шестерней передач	Cl	19,50	19,45
   		M2	20,041	19,98
   		C3	20,021	19,96
   		M4	20,02	19,95
   		C5	25,021	24,98
   Цепь	натяжение		15 – 25	30 – 40




   Трансмиссия






   Таблица 2-6. Колеса, амортизаторы




   Параметр		Номинальное значение (мм)	Предельное значение (мм)
   Глубина рисунка протектора шины		4,0	2,0
   Свободный ход переднего амортизатора		95	—
   Длина переднего амортизатора		185,9	180,00
   Свободный ход заднего амортизатора Длина заднего амортизатора		30	—
   		170	165.80
   Смещение вилки колеса	горизонтальное	—	2,00
   	вертикальное	—	2,00
   Люфт подшипника ступицы колеса	переднее колесо	—	2,00
   	заднее колесо	—	2,00




   Органы управления мотоцикла Zongshen ZS200GS






   Таблица 2-7. Органы управления




   Параметр	Номинальное значение (мм)	Предельное значение (мм)
   Свободный ход рычага переднего тормоза	10 – 20	20 – 30
   Свободный ход педали заднего тормоза	10 – 20	20 – 30

2. Указания по сборке узлов и требования к инструментам

   1. Значения моментов затяжки резьбовых соединений




      Таблица 2-8. Моменты затяжки соединений двигателя




      Позиция	Размер	Значение момента (Н·м)
      Болт головки цилиндра	M6	8 – 12
      Соединительный болт головки цилиндра	M6	10 – 12
      Гайка головки цилиндра	M8	20 – 30
      Болт левой крышки картера	M6	8 – 12
      Болт ротора генератора	М10	50 – 60
      Болт стартера	M6	8 – 12
      Болт механизма ГРМ	M6	8 – 12
      Болт правой крышки картера	M6	8 – 12
      Контргайки сцепления, масляного фильтра	M18	40 – 50
      Винт ротора масляного фильтра	M5	6 – 9
      Болт привода масляного насоса	M6	8 – 12
      Болт крепления нажимного диска сцепления	M6	8 – 12
      Стопорный болт кулачкового вала КПП	M6	8 – 12
      Болт картера	M6	8 – 12




      Таблица 2-9. Моменты затяжки соединений узлов мотоцикла Zongshen ZS200GS




      Позиция	Размер	Значение момента (Н·м)
      Контргайка оси передней вилки	M24	50-60
      Стопорный болт руля	M6	25-30
      Затяжной болт верхней соед. планки	M8	30-35
      Затяжной болт нижней соед. планки	M8	30-35
      Гайка оси переднего колеса	M14	60-70
      Гайка оси заднего колеса	M16	70-90
      Болт крепления подвески двигателя	M10	30-40
      Контргайка заднего амортизатора	M12	60-70
      Контргайка звездочки	M8	20-25
      Болт рулевой колонки	M12	25-30
      Гайка оси задней маятниковой вилки	M14	60-70




   2. Расположение установочных меток




      1. Верхнюю метку "IN" должна быть направлена на впускной клапан.

      2. Метки "T", "R", "N" на первом и втором кольцах при установке должны находиться сверху и должны быть сориентированы на 120 градусов друг от друга.

      3. Более плотный торец пружины клапана должен находиться внизу.

      4. Линия "T" магнето, метка установки фаз газораспределения "O" и высечка на картере должны находиться на одной линии.

      5. Метка на трубах руля должна быть ориентирована на верхнюю часть соединительной пластины.

   3. Инструменты для технического обслуживания и измерительные средства

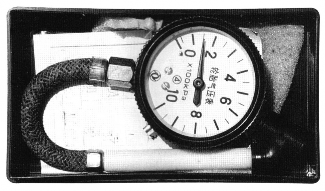

      1. Специальные инструменты и приборы (таблица 2-10)

Таблица 2-10. Перечень специальных инструментов и приборов

Таблица 2-10. Продолжение

Таблица 2-10. Продолжение

Инструменты для технического обслуживания (см. таблицу 2-11)

Таблица 2-11. Инструменты для технического обслуживания мотоцикла Zongshen ZS200GS
