ГЕНЕРАТОР Г-424 МОТОЦИКЛОВ «УРАЛ», «ДНЕПР»

ГЕНЕРАТОР Г-424 МОТОЦИКЛОВ «УРАЛ», «ДНЕПР»

На мотоциклах с 12-вольтным электрооборудованием применяется генератор переменного тока Г-424 со встроенным выпрямителем БГ-2А (рис. 6.12 и рис. 6.13).

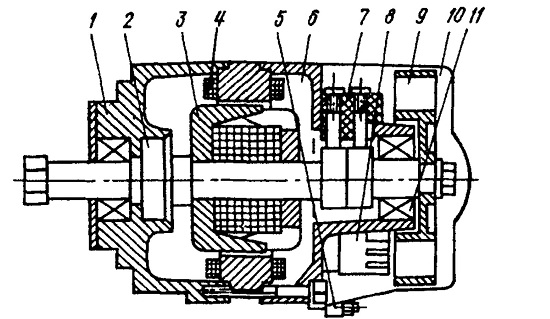

Рис. 6.12. Генератор Г-424:
1 - крышка; 2 - сальник, 3 - ротор; 4 - обмотка статора; 5 - клеммная колодка; 6 - задняя крышка; 7 - щитковый узел; 8 - выпрямительный блок; 9 - вентилятор; 10 - защитный кожух; 11 - подшипник

Рис. 6.13. Генератор Г-424: 1 - блок; 2 - болт; 3, II, 12, 14, 23 - шайба; 4 - втулка; 5,6- щетка; 7 -щеткодержатель; 8 - сальник; 9 - вентилятор; 10, 16 - гайка; 13, 22 -винт; 15 - крышка;
17 - подшипник; 18 - ротор; 19 - статор с обмотками; 20 - крышка; 21 - защитный кожух;
24 - скоба; 25 - колодка клеммная

Таблица 6.3. Технические характеристики генератора Г-424

Номинальное напряжение, В	14
Номинальная мощность, Вт	150
Ток полной отдачи, А	11
Частота вращения якоря, которая обеспечивает напряжение 14В, об./мин, при нагрузке 0 А	1300
11 А	2400
Максимальная мощность при кратковременных перенагрузках, Вт	200
Частота вращения отдачи максимальной мощности, об./мин	5000
Масса генератора, кг	3,8
Направление вращения якоря со стороны привода	Правое
Полярность “массы”	Отрица гельная
Сечение обмоточного привода ротора ПЭТВ, мм	0,49
Количество витков ротора	770±30
Сопротивление обмотки ротора при 20 °С	10.7±0.5
Сечение обмоточного провода статора АЭИВ, мм	1.8
Количество фаз статора	3
Количество катушек в фазе статора	6
Количество витков в катушке статора	18

Соединение фаз в обмотке статора - звездой, катушек в фазе - последовательное. Намотка катушек рядовая с распределением витков по слоям: первый - семь, второй - шесть, третий - пять. Катушка с началом первой фазы должна надеваться на восьмой зуб, считая от фиксатора по часовой стрелке.
