ПРИСПОСОБЛЕНИЯ ДЛЯ РАЗБОРКИ И СБОРКИ ВАЛОВ КОРОБКИ ПЕРЕДАЧ МОТОЦИКЛОВ «УРАЛ», «ДНЕПР»
Для упрощения процесса разборки и сборки коробки передач можно
предложить приспособление (рис. 4.31), состоящее из деталей для сборки
небольшого пресса с комплектом сменных планок и оправок. Приспособление
полностью обеспечивает легкую разборку и сборку валов коробки передач.
Применяемость сменных деталей в зависимости от выполняемой операции
приведена в таблице 4.3.
Таблица 43
|
Операция |
Опорная планка |
Оправка |
Опорная шайба |
|
Выпрессовка подшипника с ведомого вала |
5 |
6 |
7 |
|
Выпрессовка подшипника с ведущего вала |
5 |
9 |
12 |
|
Выпрессовка шестерни 4-й передачи |
5 |
9 |
8 (гильза) |
|
Выпрессовка маслосъемной муфты |
5 |
9 |
8 (гильза) |

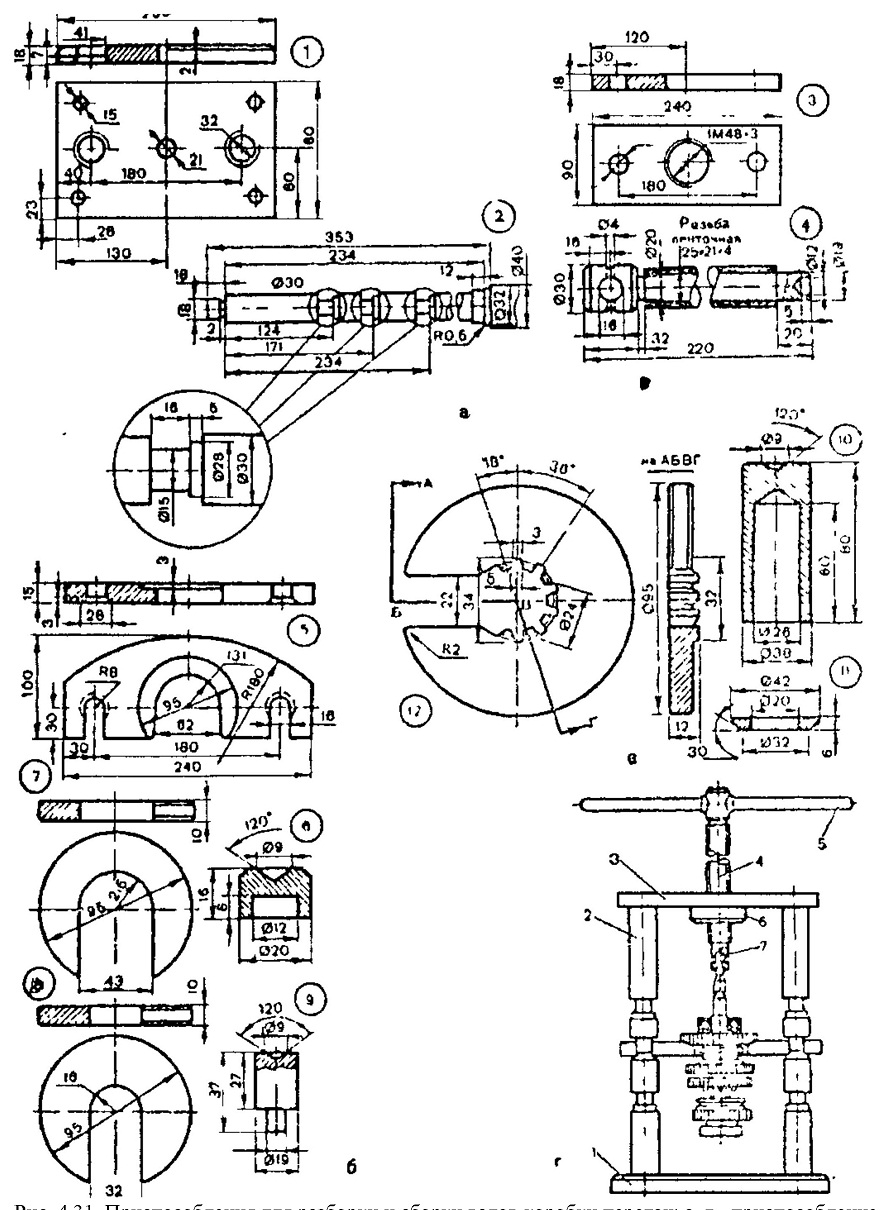

Рис. 4.31. Приспособления для разборки и сборки валов коробки передач: а, г - приспособление в сборе и его детали: 1 - основание; 2 - стойки, 3 - верхняя планка; 4 - винт; 5 - рукоятка, 6 - гайка, 7 - шарик диаметром 10-12 мм, б, в - детали для использования на приспособлении; б - 5 - опорная бланка; 6, 9 - оправки, 7, 8, 12 -опорные шайбы; в - 10 - гильза; 11 - кольцо
