Мотокультиватор Honda FJ500. Руководство - часть 6

4. Установите манжету на пружину и расположите их между правой стороной рычага сцепления и

кронштейном рукоятки (см. стр. 50).

Установив манжету и пружину на место, вставьте ось рычага.

5. Совместите выступ на оси рычага с пазом со стороны отверстия кронштейна рукоятки, затем

установите шплинт в направлении, указанном на рисунке (см. стр. 50).

6. Убедитесь в плавности работы рычага сцепления и рычага блокировки. При нарушении плавно-

сти перемещения рычага блокировки и рычага сцепления, а также в том случае, если сцепление

замыкается при выжимании рычага сцепления без нажатия рычага блокировки, обратитесь с

мотокультиватором к официальному дилеру Honda.

8. Проверка и замена ножей фрез (модификации SER и DER)

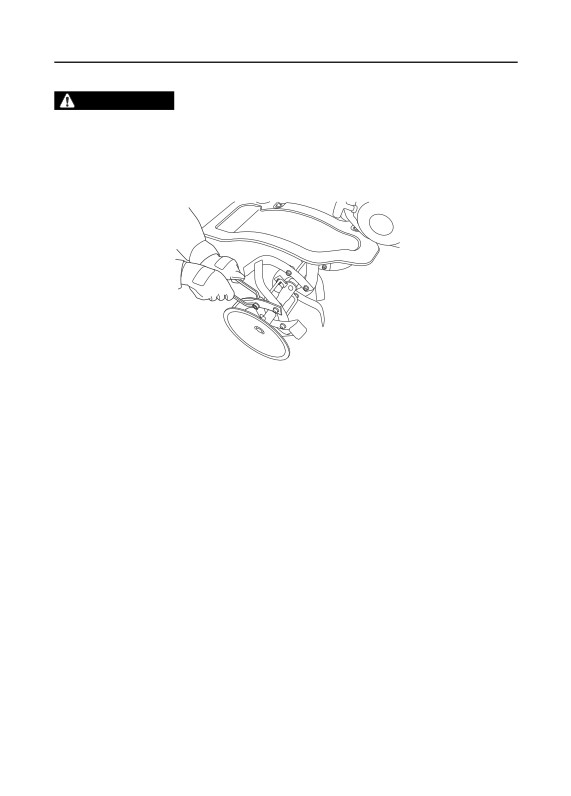

ПРЕДУПРЕЖДЕНИЕ

• Защищайте руки, надевая прочные перчатки.

• Выполняйте работы по проверке или замене при остановленном двигателе, установив мотокуль-

тиватор на горизонтальную поверхность. Снимите наконечник свечи зажигания, чтобы предот-

вратить любую возможность случайного пуска двигателя.

Перед началом работ по проверке или замене установите переднее колесо (модификация DER) в

нижнее положение (см. стр. 34), поместите мотокультиватор на горизонтальную поверхность и за-

фиксируйте его. Переведите топливный кран в положение OFF (выкл).

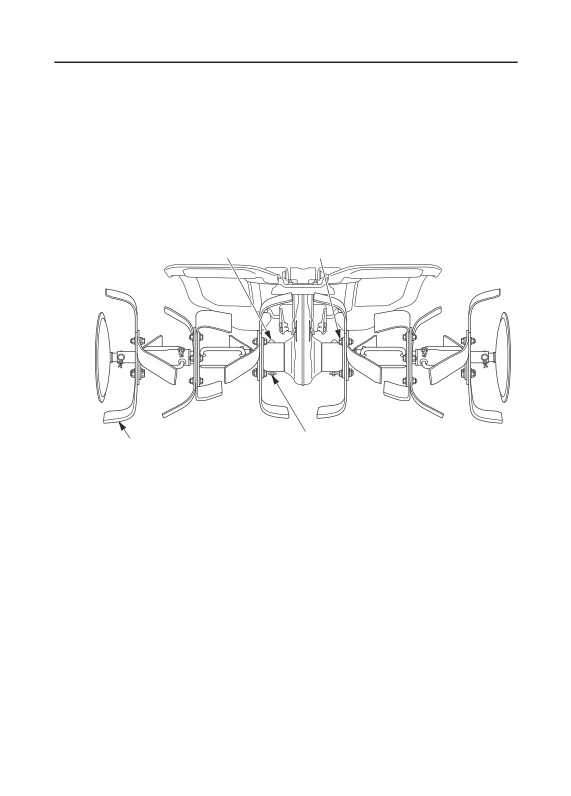

Проверка:

1. Проверьте на повреждения, деформацию и ослабление крепления ножей фрез. При обнаруже-

нии неисправности затяните или замените поврежденную деталь.

2. Проверьте затяжку регулировочного болта; затяните, если требуется.

3. Проверьте оси фрез и стопорные шплинты на повреждение или отсутствие; замените их, если

требуется (см. стр 56 и 57).

ПРИМЕЧАНИЕ:

При замене ножей фрез используйте только оригинальные детали Honda или эквивалентные им

по качеству.

ОСЬ ФРЕЗЫ

РЕГУЛИРОВОЧНЫЙ БОЛТ ФРЕЗЫ

СТОПОРНЫЙ ШПЛИНТ

НОЖ ФРЕЗЫ

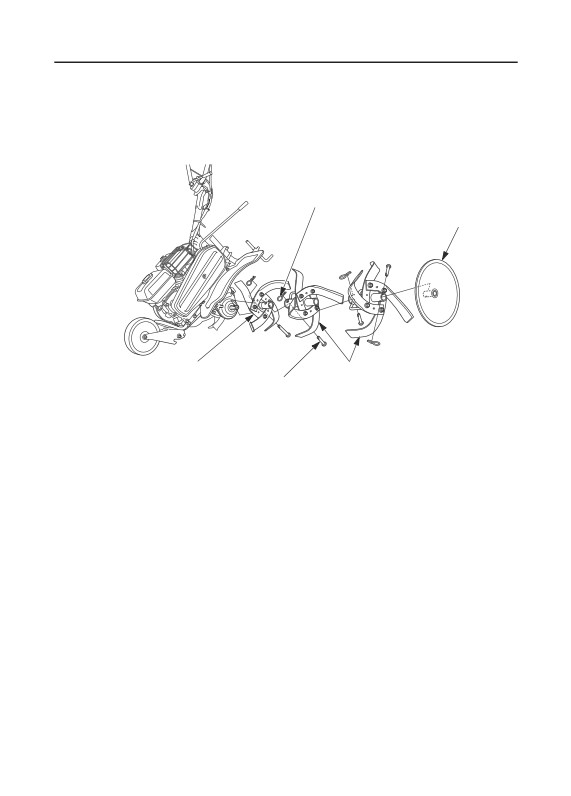

Снятие фрезы и скользящего диска:

• Модификация DER:

Установите переднее колесо в положение UP (вверх) (см. стр. 34).

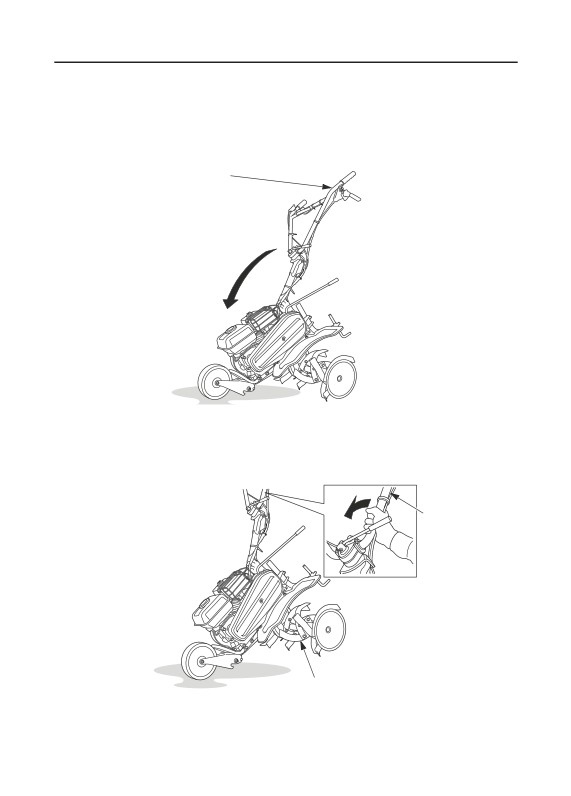

1. Потяните рукоятку вверх, удерживая ее в контакте с передним колесом (модификация DER) или

прижимая переднюю часть мотокультиватора к земле.

РУКОЯТКА РУЛЯ

2. Возьмитесь за рукоятку и толкните ее в указанном стрелкой направлении для поднятия бли-

жайшей фрезы с земли. Удерживайте в этом положении. Удерживая рукоятку, не тяните тросы.

Наклоняя мотокультиватор, будьте внимательны. Если чрезмерно наклонить мотокультиватор,

может протечь топливо.

РУКОЯТКА РУЛЯ

ЛЕВАЯ ФРЕЗА

3. Снимите стопорные шплинты и оси фрез, затем снимите боковой диск и наружные фрезы.

4. Снимите стопорный шплинт и ось фрезы, затем снимите внутреннюю фрезу.

5. Фреза/боковой диск с другой стороны аналогичны.

СТОПОРНЫЙ ШПЛИНТ (4)

БОКОВОЙ ДИСК

ВНУТРЕННЯЯ ФРЕЗА

НАРУЖНЫЕ ФРЕЗЫ

ОСЬ ФРЕЗЫ (4)

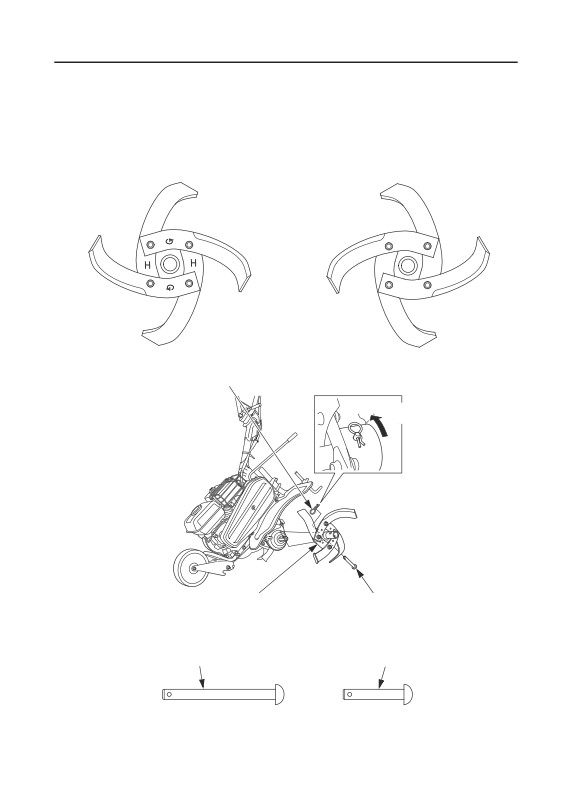

Установка фрезы и скользящего диска:

1. Установите внутреннюю фрезу на ось.

• С левой стороны фрезы должны быть видны метки «G» и «H».

ЛЕВАЯ ВНУТРЕННЯЯ ФРЕЗА

ПРАВАЯ ВНУТРЕННЯЯ ФРЕЗА

(Вид со стороны наружной фрезы)

СТОПОРНЫЙ ШПЛИНТ

НАПРАВЛЕНИЕ

ВРАЩЕНИЯ

ЛЕВАЯ ВНУТРЕННЯЯ ФРЕЗА

ОСЬ ФРЕЗЫ А

2. Вставьте ось фрезы А и установите стопорный шплинт.

ОСЬ ФРЕЗЫ А (ДЛИННАЯ)

ОСЬ ФРЕЗЫ В (КОРОТКАЯ)

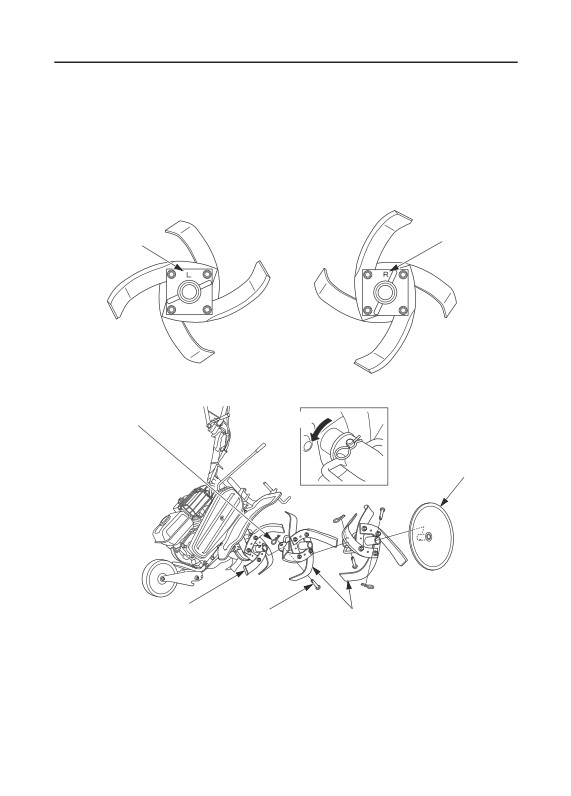

3. Установите наружные фрезы меткой «R» (правая фреза) или меткой «L» (левая фреза) к вну-

тренней фрезе, как показано.

4. Вставьте ось фрезы В и установите стопорные шплинты.

5. Установите боковой диск, затем уставьте ось фрезы В и установите стопорный шплинт.

6. Фреза/боковой диск с другой стороны аналогичны.

ЛЕВАЯ НАРУЖНАЯ ФРЕЗА

ПРАВАЯ НАРУЖНАЯ ФРЕЗА

(Вид со стороны внутренней фрезы)

МЕТКА «L»

МЕТКА «R»

СТОПОРНЫЙ ШПЛИНТ (3)

НАПРАВЛЕНИЕ

ВРАЩЕНИЯ

БОКОВОЙ ДИСК

ЛЕВАЯ ВНУТРЕННЯЯ ФРЕЗА

ОСЬ ФРЕЗЫ В (3)

ЛЕВЫЕ НАРУЖНЫЕ ФРЕЗЫ

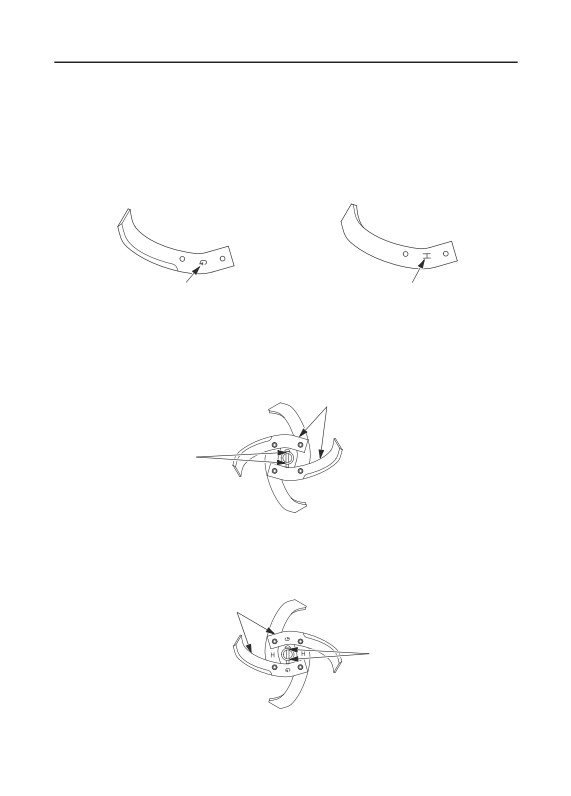

Установка ножей фрез:

Правильно установите ножи фрез.

Неправильная установка ножей фрез или установка ножей фрез в неправильном направлении вы-

зовет вибрацию и нарушит работу мотокультиватора.

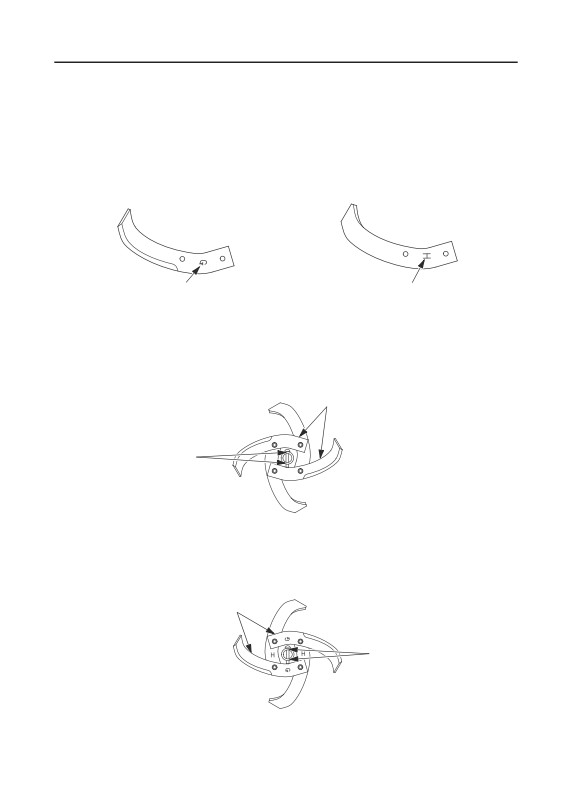

Прилагаются ножи фрез двух типов (G и H). На лицевой стороне ножей фрез типа G выбита метка

«G», а ножей фрез типа H метка «H».

НОЖ ФРЕЗЫ G

НОЖ ФРЕЗЫ H

МЕТКА «G»

МЕТКА «H»

• Правая сторона:

Установите ножи правой наружной фрезы и ножи правой внутренней фрезы метками «G» и «H»

к редуктору.

(Метки «G» и «H» будут видны снаружи.)

Метка ножа фрезы «Н» должна быть совмещена с отверстиями оси фрезы.

НОЖ ФРЕЗЫ H

ОТВЕРСТИЯ ОСИ ФРЕЗЫ

• Левая сторона:

Установите ножи левой наружной фрезы и ножи левой внутренней фрезы метками «G» и «H» к

внутреннему диску.

Метка ножа фрезы «G» должна быть совмещена с отверстиями оси фрезы.

НОЖ ФРЕЗЫ G

ОТВЕРСТИЯ ОСИ ФРЕЗЫ

10. ТРАНСПОРТИРОВКА

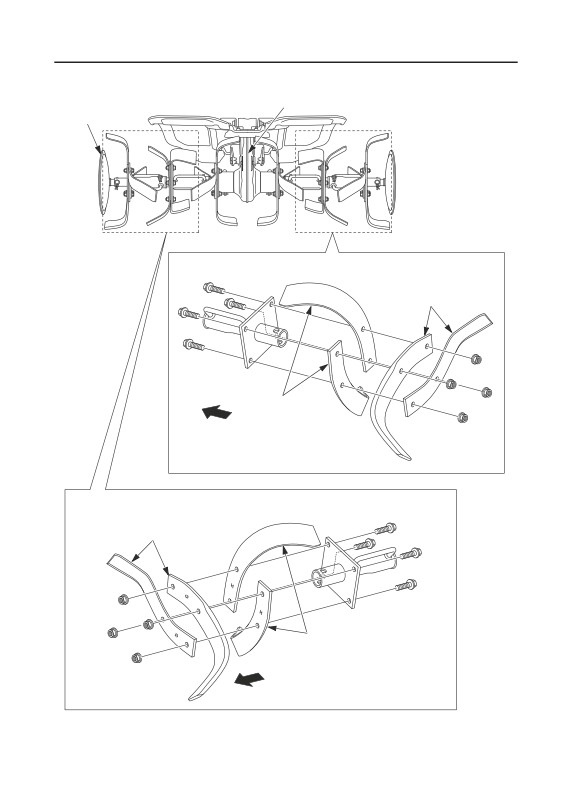

• Ножи наружной фрезы

РЕДУКТОР

БОКОВОЙ ДИСК

НОЖИ ПРАВОЙ НАРУЖНОЙ ФРЕЗЫ

НОЖ ФРЕЗЫ H

НОЖ ФРЕЗЫ G

Метками «G» и «H»

к редуктору

НОЖИ ЛЕВОЙ НАРУЖНОЙ ФРЕЗЫ

НОЖ ФРЕЗЫ G

НОЖ ФРЕЗЫ H

Метками «G» и «H» к боковому диску

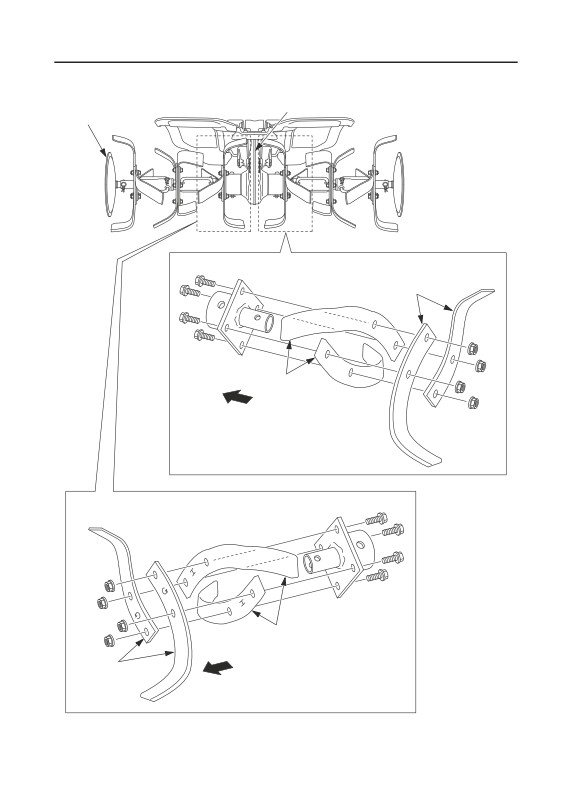

• Ножи внутренней фрезы

РЕДУКТОР

БОКОВОЙ ДИСК

НОЖИ ПРАВОЙ ВНУТРЕННЕЙ ФРЕЗЫ

НОЖ ФРЕЗЫ H

НОЖ ФРЕЗЫ G

Метками «G» и «H»

к редуктору

НОЖИ ЛЕВОЙ ВНУТРЕННЕЙ ФРЕЗЫ

НОЖ ФРЕЗЫ H

НОЖ ФРЕЗЫ G

Метками «G» и «H» к боковому диску
