Почвофреза Zirka IZ-105А. Руководство - часть 9



33





2. Техническое обслуживание свечи зажигания.



Внимание!

Запрещается  использовать  свечу  зажигания  с  несоответствующим
значением теплотворности.

Для  обеспечения  нормальной  работы  двигателя  следует  соблюдать
зазор свечи зажигания и не допускать образования осадка на свече.

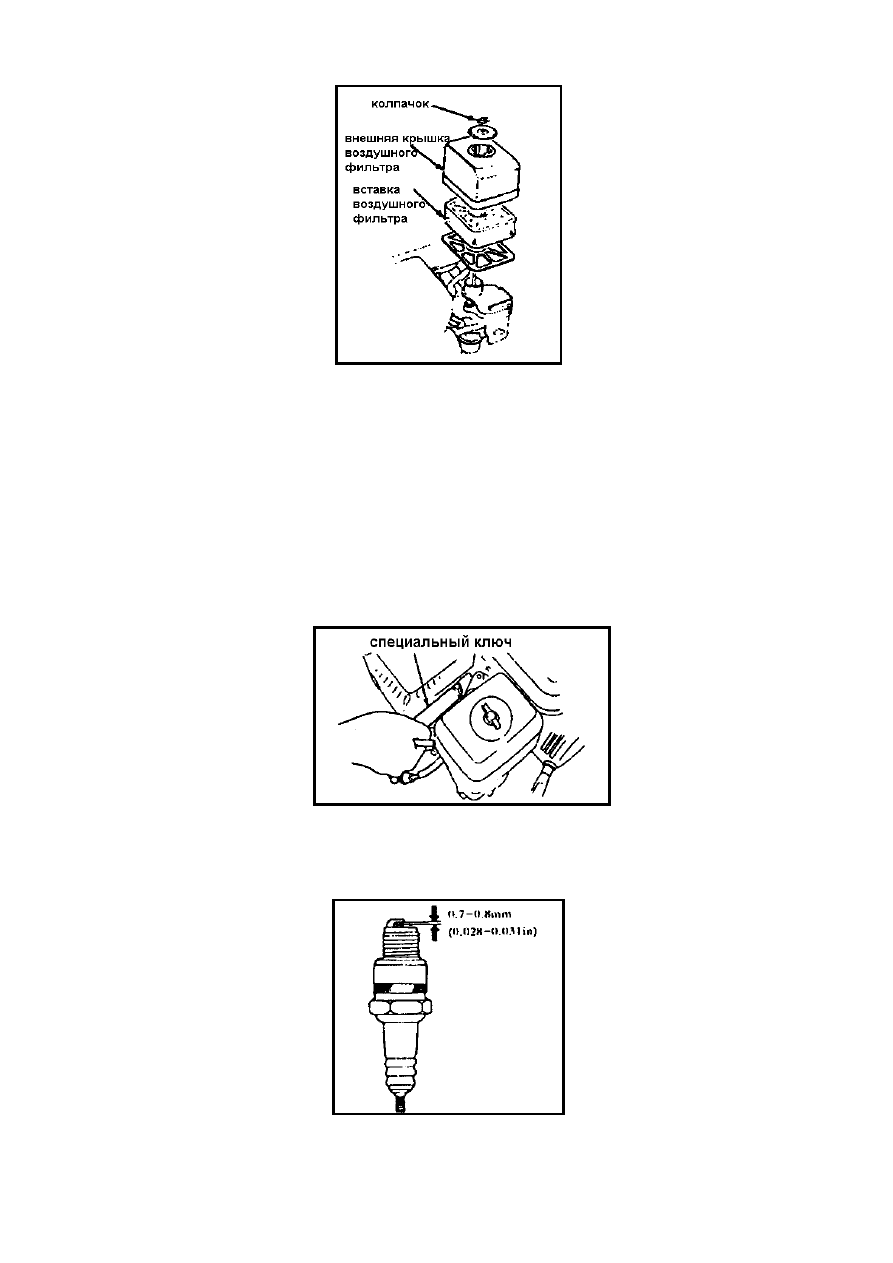

1.  Для

снятия

свечи

зажигания

должен

использоваться

специальный торцевой гаечный ключ.





ПРЕДУПРЕЖДЕНИЕ

Если  двигатель  останавливается  на  короткое  время,  глушитель
остается горячим. Не прикасайтесь к глушителю!



2.  Осмотрите  свечу  зажигания.  Проверьте,  нет  ли  на  ней  следов

износа,  трещин  или  потери  изоляции.  В  случае  выявления



34

дефектов, замените свечу новой. Если старую свечу еще можно
использовать, почистите ее проволочной щеткой.

3.  Для  измерения  зазора  свечи  используется  толстый  щуп.  Если

зазор  нужно  отрегулировать,  потяните  за  электрод.  Требуемая
высота зазора – 0,70-0,80мм.

4.  Проверьте  целостность  шайбы  свечи  зажигания.  Во  избежание

повреждения резьбы сначала покрутите шайбу рукой.



Примечание:
При  установке  новой  свечи  зажигания  проверните  ее  еще  на  пол-
оборота  после  прижимания  шайбы.  При  установке  использованной
свечи зажигания проверните ее еще на одну восьмую - одну четвертую
оборота после прижимания шайбы.


Внимание!

Свечу  зажигания  следует  хорошо  вкрутить  на  место.  В  противном
случае она может сильно нагреться и повредить двигатель.

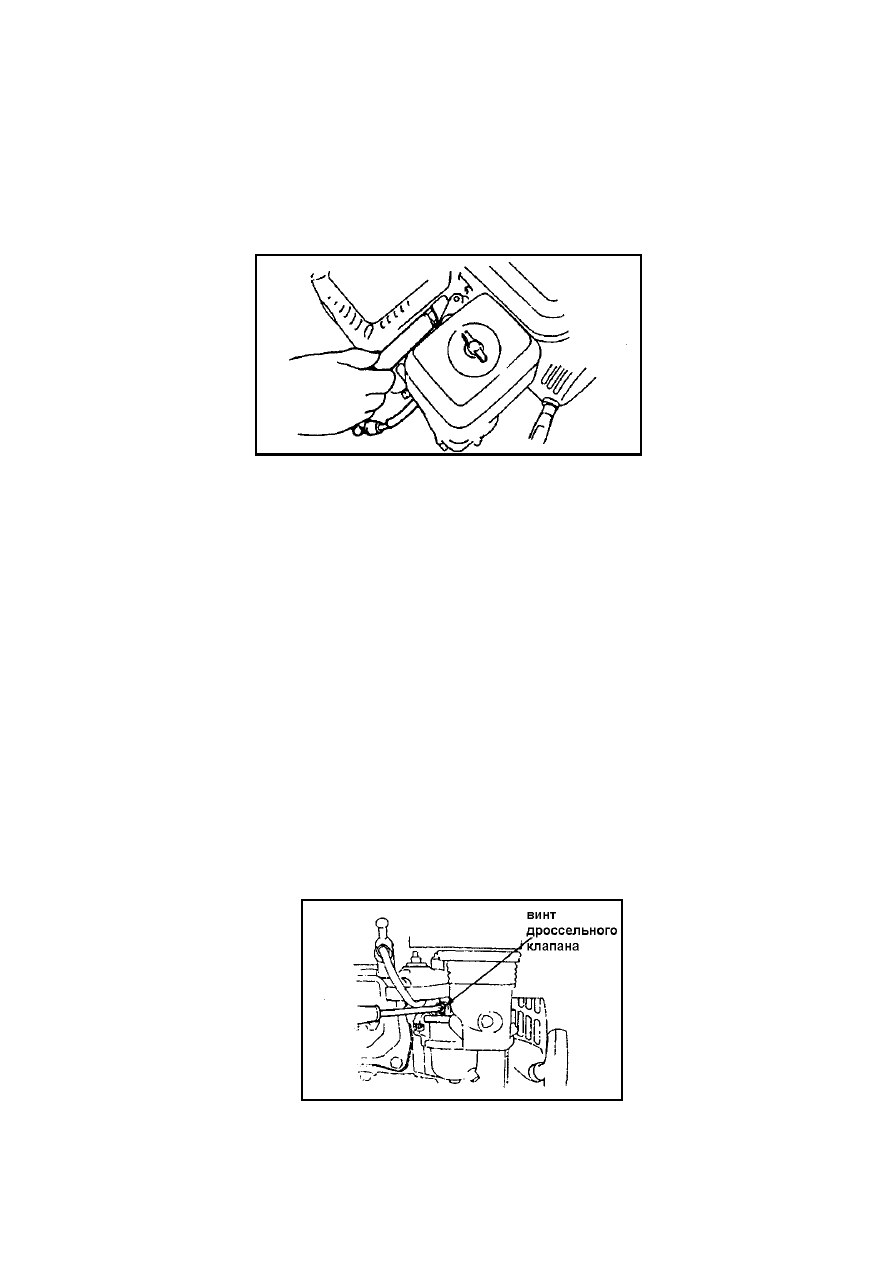

3. Регулировка  скорости  холостого  хода  и  малого

хода карбюратора



1.  Запустите  двигатель  и  разогрейте  его  до  нормальной

температуры.

2.  Когда  двигатель  работает  на  холостом  ходе,  покрутите  винт

дроссельного  клапана  до  достижения  стандартной  скорости
холостого хода.



Стандартная скорость холостого хода - 1500±150 об/мин.





35



7.  Демонтаж и хранение двигателя



ПРЕДУПРЕЖДЕНИЕ

При перемещении  двигателя закройте топливный клапан. Установите
двигатель  в  горизонтальное  положение  во  избежание  перелива
топлива и образования испарений, которые могут привести к пожару.

Перед отправкой двигателя на длительное хранение:

1.  Выделите для этого сухое и чистое место
2.  Слейте бензин из топливного бака и карбюратора в специальный

бак.



ПРЕДУПРЕЖДЕНИЕ

Бензин  относится  к  легковоспламеняющимся  веществам  и  при
некоторых  условиях  может  привести  к  взрыву.  В  местах,  где
заправляется  двигатель,  запрещается  курить,  разжигать  огонь
или выполнять действия, приводящие к возникновению искр.





а.  Закройте  топливный  клапан,  снимите  отстойник  и  переверните  его
дном вверх.
b. Включите топливный клапан, слейте топливо из топливного бака в
специальный бак.






с. Установите отстойник на место.
d.  Снимите  сливной  болт  карбюратора  и  слейте  топливо  в
специальный бак.


3.  Замените смазку двигателя.
4.  Снимите  свечу  зажигания,  долейте  ложку  свежей  смазки  в

корпус цилиндра.

5.  Медленно  потяните  за  трос  стартера  до  появления

сопротивления.  Закройте  воздушный  клапан  во  избежание
накопления пыли и образования ржавчины. Продолжайте тянуть

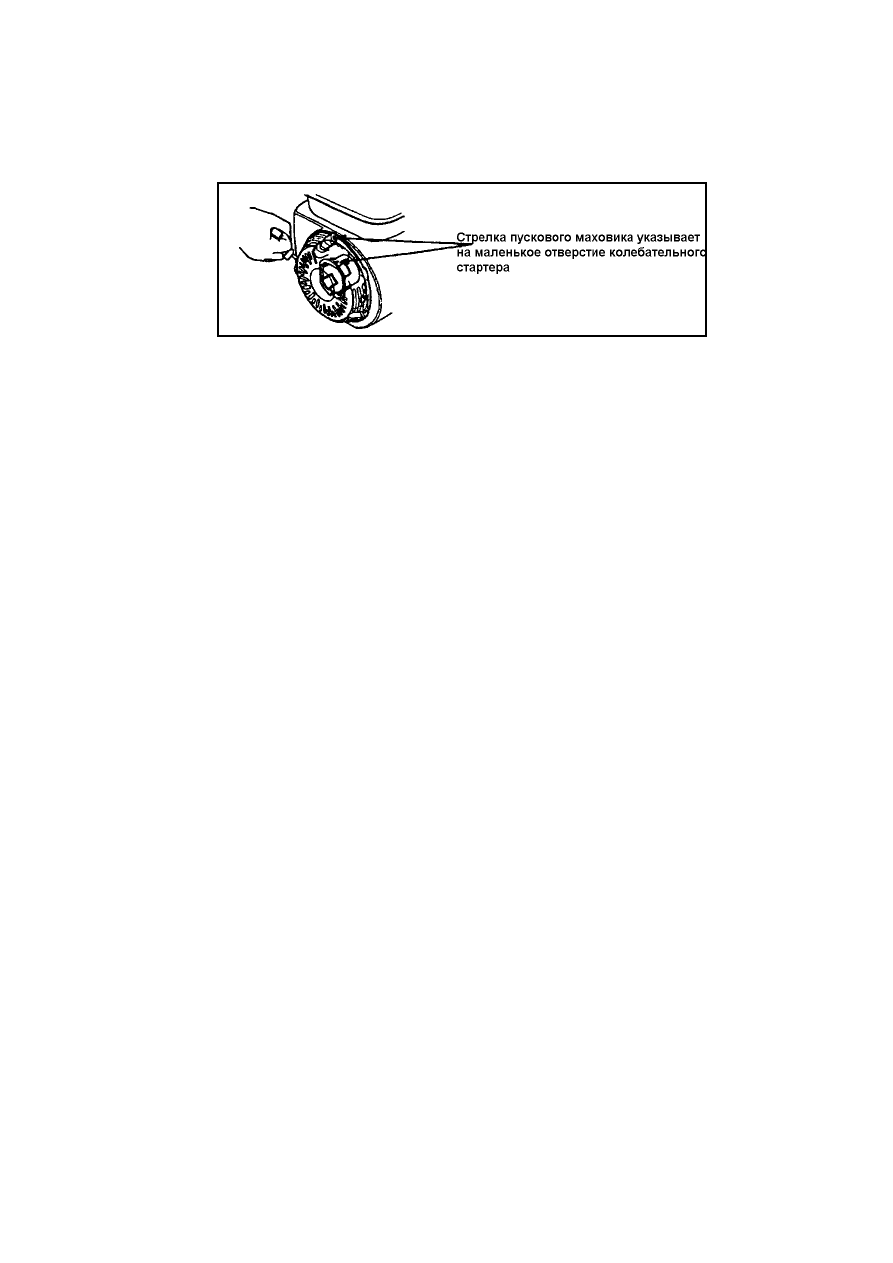

36

трос  до  тех  пор,  пока  стрелка  пускового  маховика  не  будет
указывать на маленькое отверстие колебательного стартера (см.
рисунок).  В  это  время  закройте  клапан  впуска  воздуха  во
избежание образования ржавчины внутри двигателя.



6.  Накройте двигатель во избежание накопления на нем пыли.



8.  Устранение неисправностей

Если  стартер  колебательного  типа  не  может  запустить  двигатель,
проверьте:

1.  включен ли двигатель,
2.  достаточно ли в нем смазки,
3.  включен ли топливный клапан,
4.  есть ли топливо в топливном баке,
5.  доходит  ли  топливо  до  карбюратора  (проверьте  это,  сняв

сливной болт карбюратора и включив топливный клапан).

6.  работает ли свеча зажигания.

а.  Снимите  крышку  свечи  зажигания,  вытрите  с  нее  пыль,
затем выньте свечу.
b. Наденьте колпачок на свечу зажигания.
с. Свеча зажигания подключена к какой-либо точке заземления
двигателя. Потяните стартер, посмотрите, образуются ли искры
в зазоре свечи.
d. Если искры не образуется, замените свечу зажигания новой.
Если искры образуются, поставьте свечу на место и включите
двигатель согласно инструкции.


7.  Если  и  после  этого  двигатель  не  запускается,  направьте  его

представителям компании на техобслуживание.
