Мотоблок Крот. Руководство - часть 11

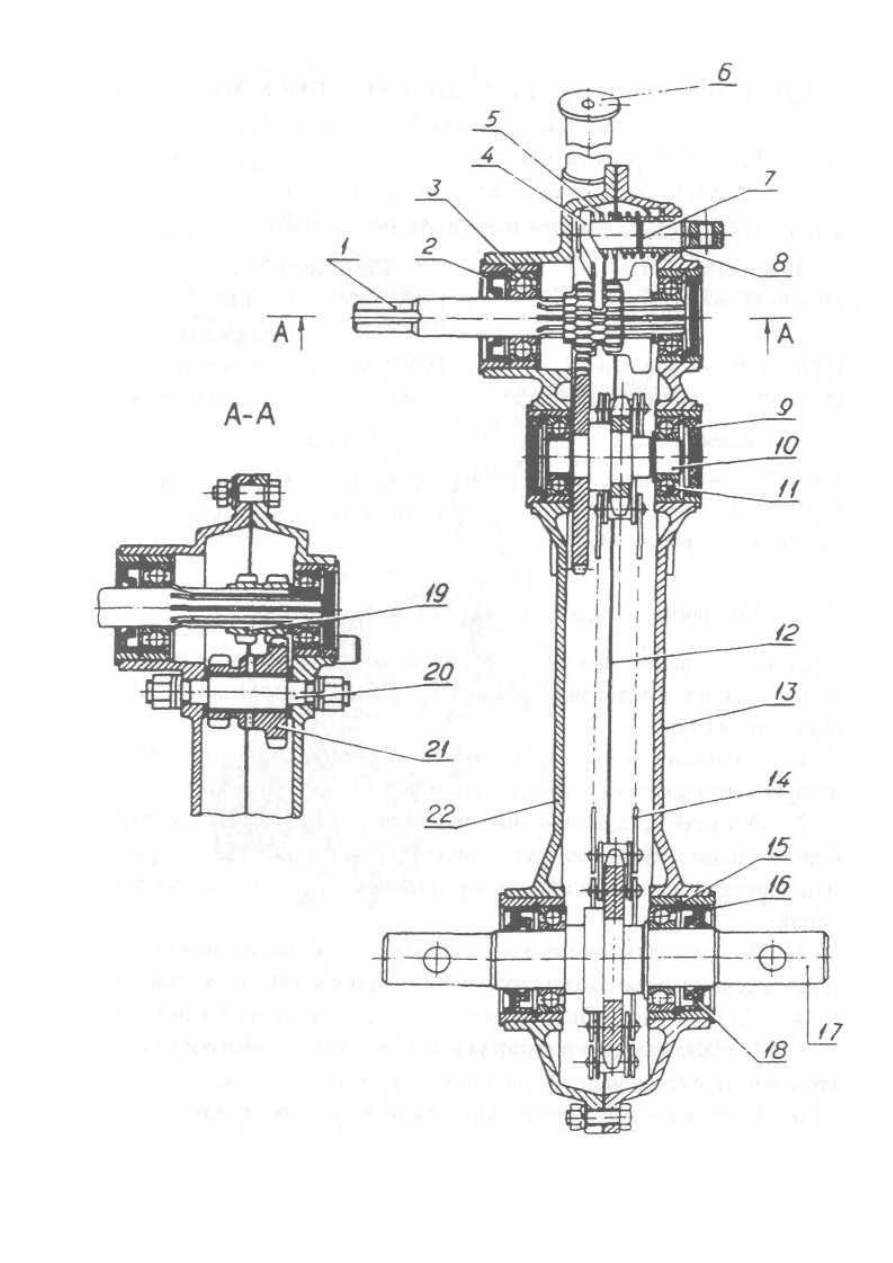

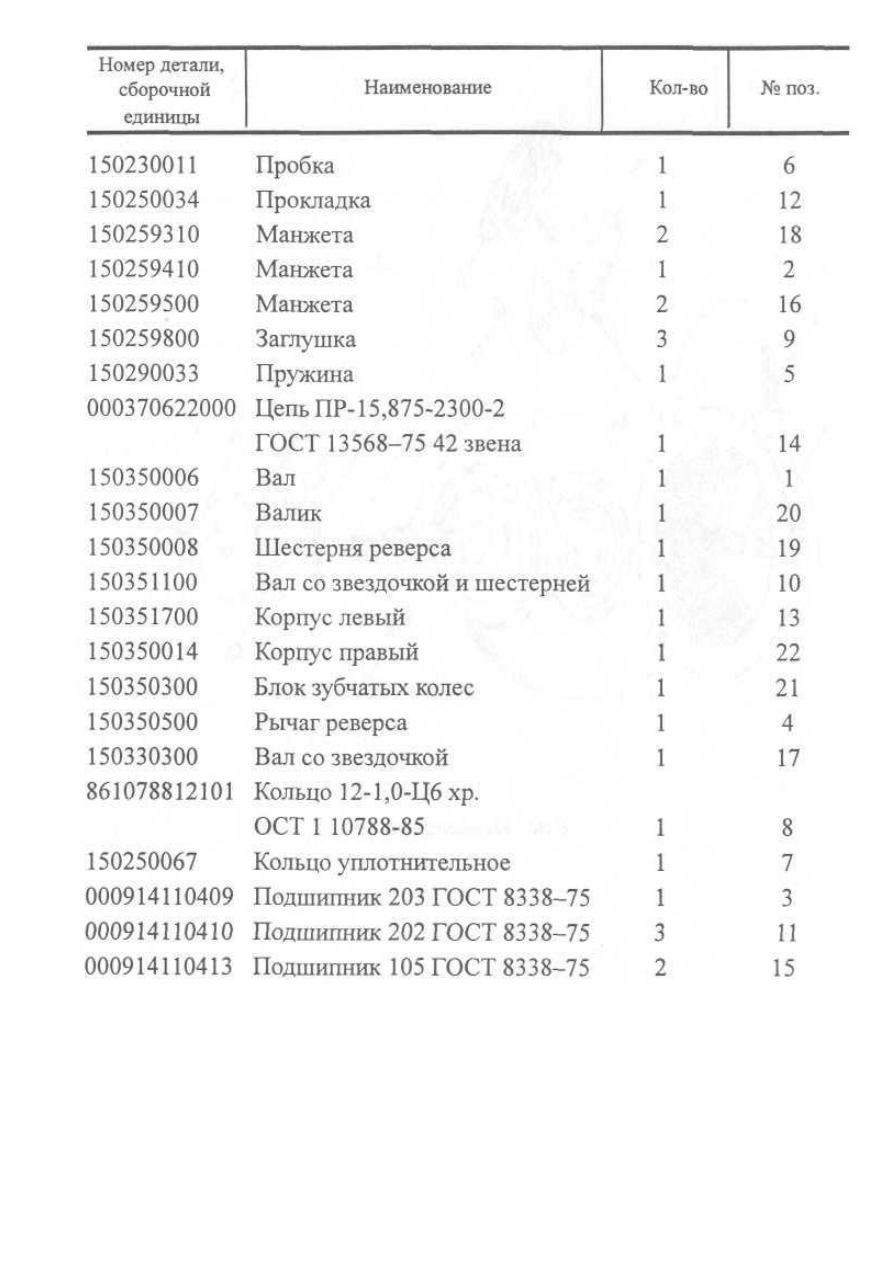

Приложение 5. Перечень основных сборочных единиц и деталей редуктора 150350000



Приложение 6. Дополнительные навесные орудия к МК "Крот"


(в комплект поставки МК не входят)





150910000 — установка насосная УН-1
151000000 — тележка одноосная ТО-200
152007000 — косилка навесная фронтальная





Комплект № 1
150500000 — окучник
150600100 — полольники внутренние
150600200

Комплект № 3
150510000 — окучник однорядный
150600900 — полольники с почвозацепами
150601000

Комплект № 2
150500000 — окучник
150500500 — колеса с почвозацепами
150500600

Комплект № 4
150500500 — колеса с почвозацепами
150500600


Комплект № 5 150700000 — диски для
защиты растений













Дополнительные навесные орудия к МК, поставляемые в торговую сеть отдельно,
предназначены для выполнения различных работ по обработке почвы:
1. Полольники (роторы с ножами Г-образной формы) - для неглубокого рыхления
или очистки от сорняков (прополки).
2. Окучник - для окучивания овощных культур, нарезания гряд или борозд.
Должен применяться в комплекте с полольниками внутренними или колесами с
почвозацепами, которые создают необходимое тяговое усилие.
3. Диски - для защиты культурных растений от механических повреждений и
заваливания их почвой при обработке междурядий.
4. Установка насосная - для подачи воды из открытых источников.
5. Тележка грузоподъемностью 200 кг - для перевозки различных грузов на
приусадебных, огородных и садовых участках.
6. Косилка - для скашивания сеяных и естественных трав на небольших участках и
склонах крутизной до 20 градусов.
Мы предлагаем полный ассортимент навесных орудий к мотокультиватору Крот.
Дополнительные навесные орудия к мотокультиватору показаны на рис. 13.

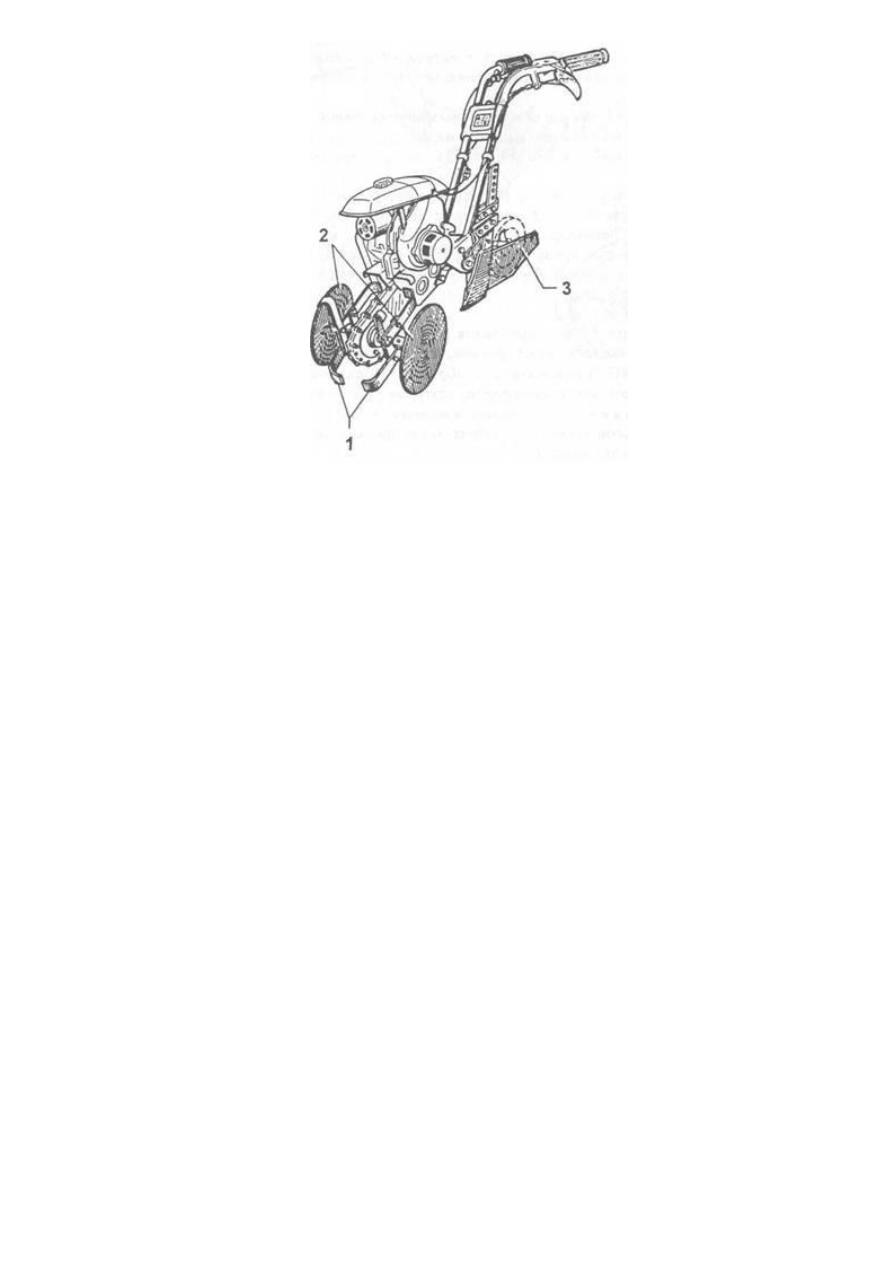

Рис. 13. Дополнительные навесные орудия к МК

Транспортировочные колеса условно не показаны 1 - полольники внутренние; 2 -
диски для защиты растений; 3 - окучник.
Окучник устанавливается вместо сошника.
Полольники или колеса с почвозацепами устанавливаются на выходной вал
редуктора МК вместо основных роторов.
Диски для защиты растений устанавливаются на валы основных роторов или
роторов полольников.
Технические данные и правила эксплуатации отражены в паспортах
соответствующих навесных орудий.



Приложение 7. Дополнительные принадлежности к МК "Крот"


(в комплект поставки МК не входят)
