Культиватор Кентавр МБ 1070Д. Руководство - часть 10



37

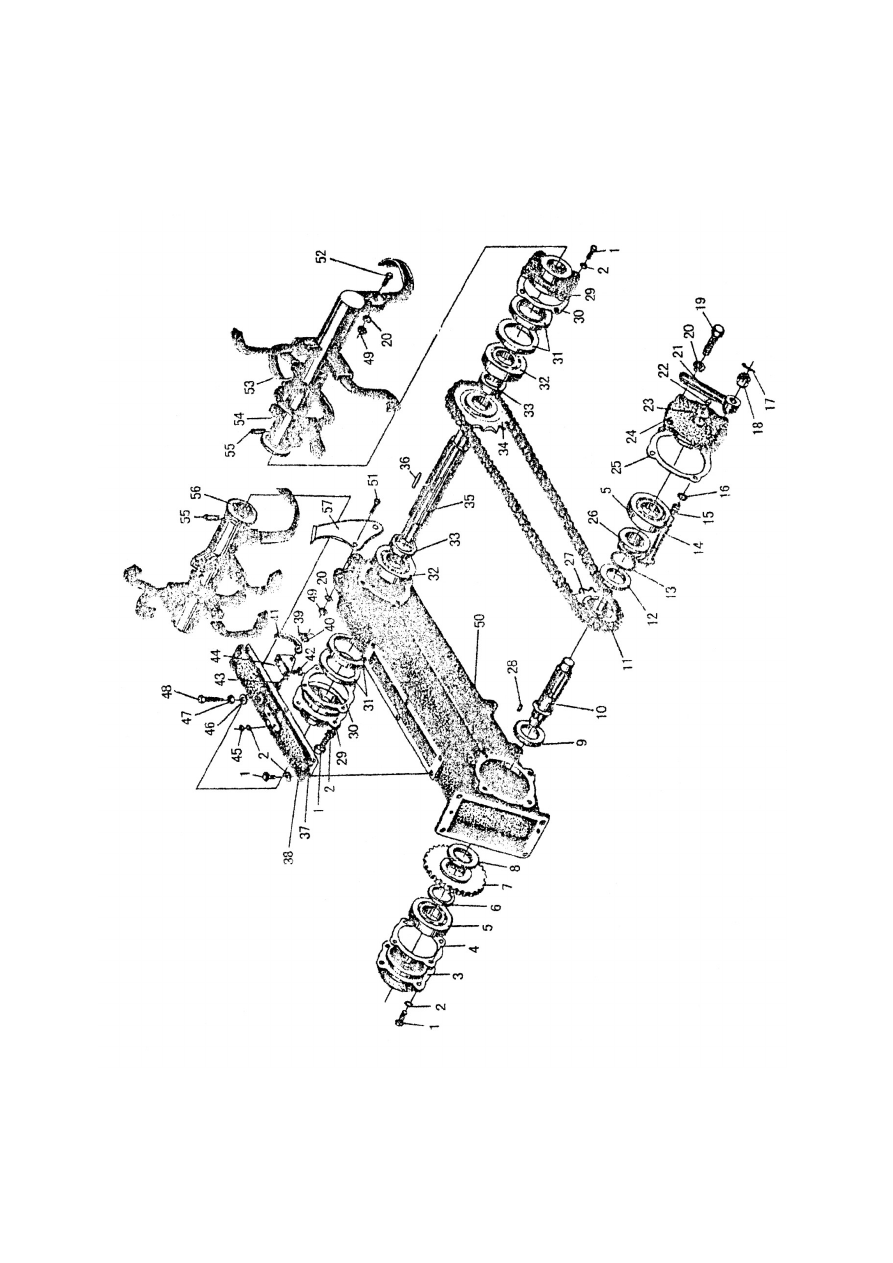

КОРОБКА  ПЕРЕДАЧ  КУЛЬТИВАТОРА













38

№

Номер запчасти

Название запчасти

Количество

1

GВ/Т5783-1986

Болт М8х25

18

2

GВ/Т93-1987

Гравер 8

20

3

81.72.01.116

Торцевая крышка

1

4

81.72.01.119

Прокладка

1

5

GВ/Т276-1994

Подшипник 305

2

6

81.72.01.117

Вкладыш

1

7

81.72.01.120

Шестерня вала трансмиссии

1

8

81.72.01.124

Контровочная втулка

1

9

GВ/Т9877-1988

Сальник W35x50x7

1

10

81.72.01.118

Вал трансмиссии

1

11

GВ/Т1234.1-1997

Цепь ТG 190-62

1

12

81.72.01.105

Шайба

1

13

GВ/Т895.1-1986

Стопорное кольцо

1

14

81.72.01.011

Сдвигающая вилка

1

15

81.72.01.103

Пружина

1

16

GВ/Т3452.1-1986

Уплотнительное кольцо 14x2.4

1

17

GВ/Т91 - 1986

Шпилька 3x30

1

18

GВ/Т6178-1986

Гайка М12

1

19

GВ/Т5783-1986

Болт М10х28

4

20

GВ/Т93-1987

Гравер 10

20

21

81.72.01.107

Расцепляющий рычаг

1

22

GВ/Т5783-1986

Болт М8х1х10

1

23

81.72.01.104

Шайба

1

24

81.72.01.102

Гнездо

1

25

81.72.01.101

Прокладка

1

26

81.72.01.106

Расцепляющий кулачок клешневого типа

1



39

№

Номер запчасти

Название запчасти

Количество

27

81.72.01.115

Ведущая звездочка

1

28

GВ/Т1096-1979

Шпонка 8x20

1

29

81.72.01.113

Гнездо сальника

2

30

81.72.01.112

Прокладка

2

31

GВ/Т9877.1-1988

Сальник PD35х56х12

4

32

GВ/Т276-1994

Подшипник 207

2

33

81.72.01.111

Стопорная втулка

2

34

81.72.01.122

Ведомая звездочка

1

35

81.72.01.121

Вал культивирующего ротора

1

36

GВ/Т1096-1979

Шпонка 10x35

1

37

81.72.01.110

Прокладка

1

38

81.72.01.109

Гнездо натяжной пластины

1

39

GВ/Т91-1986

Шпилька 3x25

1

40

GВ/Т97.1-1985

Шайба 8

1

41

81.72.01.114

Натяжная пластина

1

42

GВ/Т5783-1986

Болт М8х32

1

43

GВ/Т882-1986

Полуось А6х30

2

44

81.72.01.123

Опора

1

45

GВ/Т6170-1986

Гайка М8

1

46

GВ/Т97.1-1987

Шайба 12

2

47

GВ/Т6170-1986

Гайка М12

1

48

GВ/Т85-1998

Винт М12х70

1

49

GВ/Т6170-1986

Гайка М10

1

50

81.72.01.108

Корпус культивирующего ротора

16

51

GВ/Т5783-1986

Болт М10х35

1

52

GВ/Т5783-1986

Болт М10х30

2



40

№

Номер запчасти

Название запчасти

Количество

53

GВ/Т5669-1985

Ножевое полотно DS 195

14

54



Гнездо правого вала полотна

1

55

GВ/Т879-1986

Шплинт 10x50

9

56



Гнездо левого вала полотна

1

57

81.72.00.105

Лопатка

1
