Мотоблок Зубр JR-Q78, JR-Q79. Руководство - часть 9



33

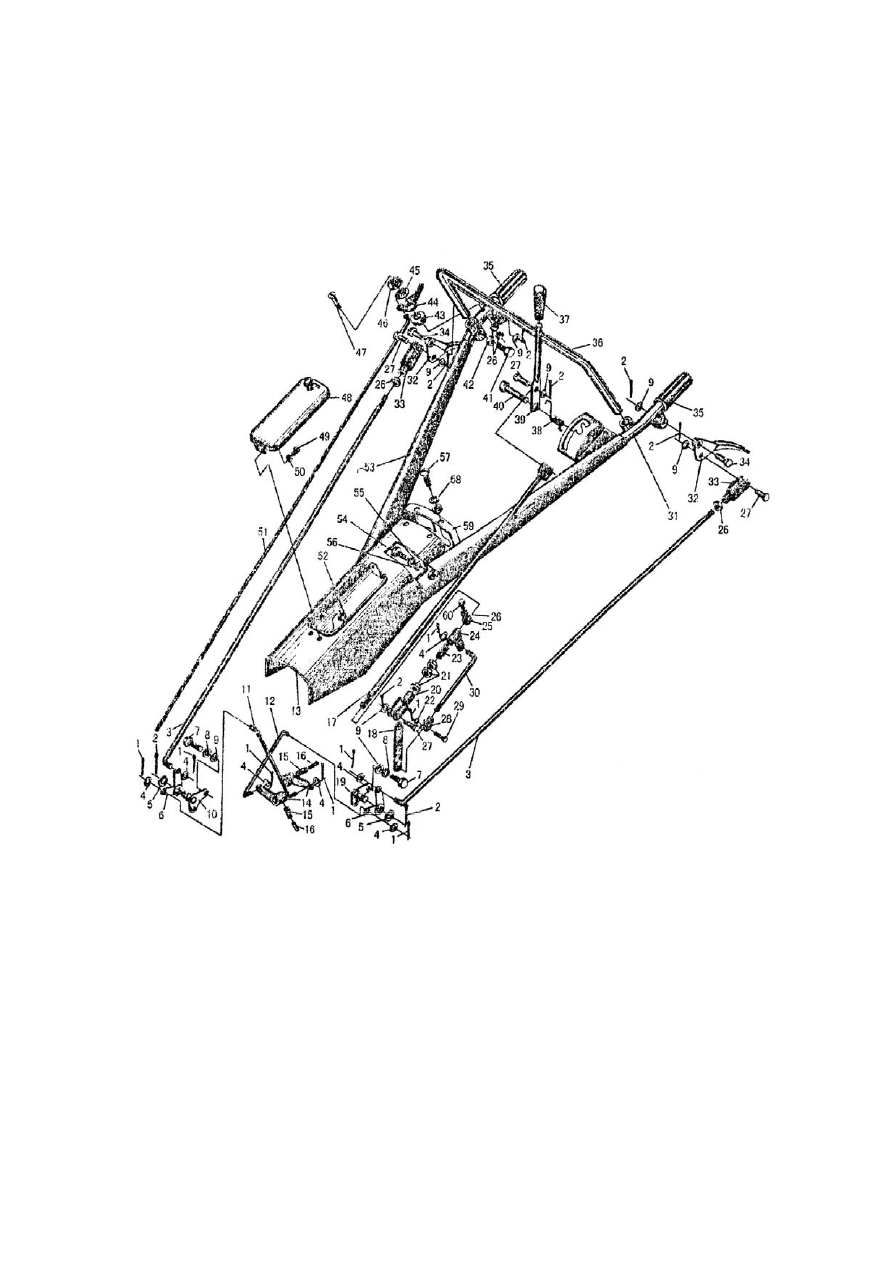

РУЛЕВАЯ  КОЛОНКА





















34

№

Номер запчасти

Название запчасти

Количество

1

GВ/Т91-1986

Шпилька 2х16

8

2

GВ/Т91-1986

Шпилька 2.5x25

8

3

81.40.104

Тяга рулевого управления

2

4

GВ/Т97.1-1989

Шайба 6

7

5

GВ/Т97.1-1985

Шайба 14

2

6

81.40.106

Соединительный кронштейн рулевого
управления

2

7

GВ/Т5783-1986

Болт М8х25

4

8

GВ/Т93-1987

Шайба 8

4

9

GВ/Т97.1-1985

Шайба 8

10

10

81.40.019

Правый кронштейн

1

11

81.40.119

Правая малая рулевая тяга

1

12

81.40.130

Левая малая рулевая тяга

1

13

81.47.011

Кожух

1

14

81.40.105

Рычаг рулевого управления

2

15

GВ/Т879-1986

Шплинт  6x35

2

16

GВ/Т879-1986

Шплинт 4x30

2

17

81.40.014

Тяга сцепления

1

18

81.40.107

Рычаг соединения с тормозом

1

19

81.40.017

Левый кронштейн рулевого управления

1

20

1 2.40.116-А

Вилка

2

21

GВ/Т6170- 1986

Гайка М8

3

22

GВ/Т97.1-1985

Шайба 5

1

23

12.40.115

Пружина

1

24

81.40.018

Кронштейн присоединения тормоза

1

25

12.40.146

Контровочная втулка

1

26

GВ/Т6170-1986

Гайка М6

11



35

№

Номер запчасти

Название запчасти

Количество

27

GВ/Т882-1986

Полуось В8х26

4

28

12.40.143

Вилка присоединения тормоза

1

29

GВ/Т882-1986

Полуось В5х20

1

30

12.47.103-1

Тяга тормоза

1

31

81.40.012

Рама левой ручки рулевого управления

1

32

81.40.118-1

Рычаг рулевого управления

2

33

12.40.142-1

Вилка

2

34

GВ/Т882-1986

Полуось В8х30

2

35

12.47.104

Втулка

2

36

81.47.111-1

Перекладина руля

1

37

12.40.141-2

Ручка управления муфтой сцепления

1

38

12.40.112

Пружина

1

39

81.40.101

Рычаг ручки управления муфтой сцепления

1

40

GВ/Т5782-1986

Болт М12х70

1

41

GВ/Т5783-1986

Болт М12х25

2

42

GВ/Т6170-1986

Гайка М10

2

43

12.20.102-1

Гнездо под регулятор дросселирующей
заслонки

1

44

12.20.101

Рычаг регулятора дросселирующей заслонки

1

45

12.20.103

Пружина

1

46

12.20.104-1

Крышка

1

47

GВ/Т68-1985

Винт М6х65

1

48

81.47.015

Крышка инструментального отсека

1

49

GВ/Т67-1988

Винт М4х10

1

50

GВ/Т93-1987

Шайба 4

1

51

81.20.105

Тяга регулятора дросселирующей заслонки

2

52

GВ/Т6170-1986

Гайка М14

2



36

№

Номер запчасти

Название запчасти

Количество

53

81.47.013-2

Рама правой ручки рулевого управления

1

54

GВ/Т5783-1986

Болт М12х28

4

55

GВ/Т93-1987

Шайба 12

4

56

GВ/Т97.1-1985

Шайба 12

4

57

GВ/Т67-1985

Винт М6х12

4

58

GВ/Т93-1987

Шайба 12

4

59

81.47.109-1

Установочная рама переключателя скорости

1

60

GВ/Т5783-1986

Болт М6х16

1
