материалом

здесь

является

высокожаропрочный  и  коррозионностойкий

никелевый сплав.
На Рис. 32 показано, как трубы из жаропрочной
стали  привариваются  к  трубной  решeтке

теплообменника.  Здесь  речь  идет  о  ручной
сварке.
Но  очень  часто  такие  сварочные  работы
механизируются.  В  этом  случае  горелка

центрируется  внутри  трубы  при  помощи
зажимной оправки. Она двигается, как правило,

начиная  с  позиции  перед  РА  по  круговой
траектории вокруг трубы (орбитальная сварка).

При этом также можно добавлять присадочный
материал. Поскольку друг за другом проходятся

все  позиции – от  горизонтальной  до
нисходящей, от потолочной до восходящей, то

используемые  для  этого  источники  сварочного
тока

можно

запрограммировать,

чтобы

параметры сварки каждой позиции оптимально
согласовывались  друг  с  другом.  Такие

орбитальные  сварки  ВИГ  также  применяются
для стыковых швов на трубах. В таких случаях

горелка  двигается  в  цанговом  зажиме  вокруг
трубы.

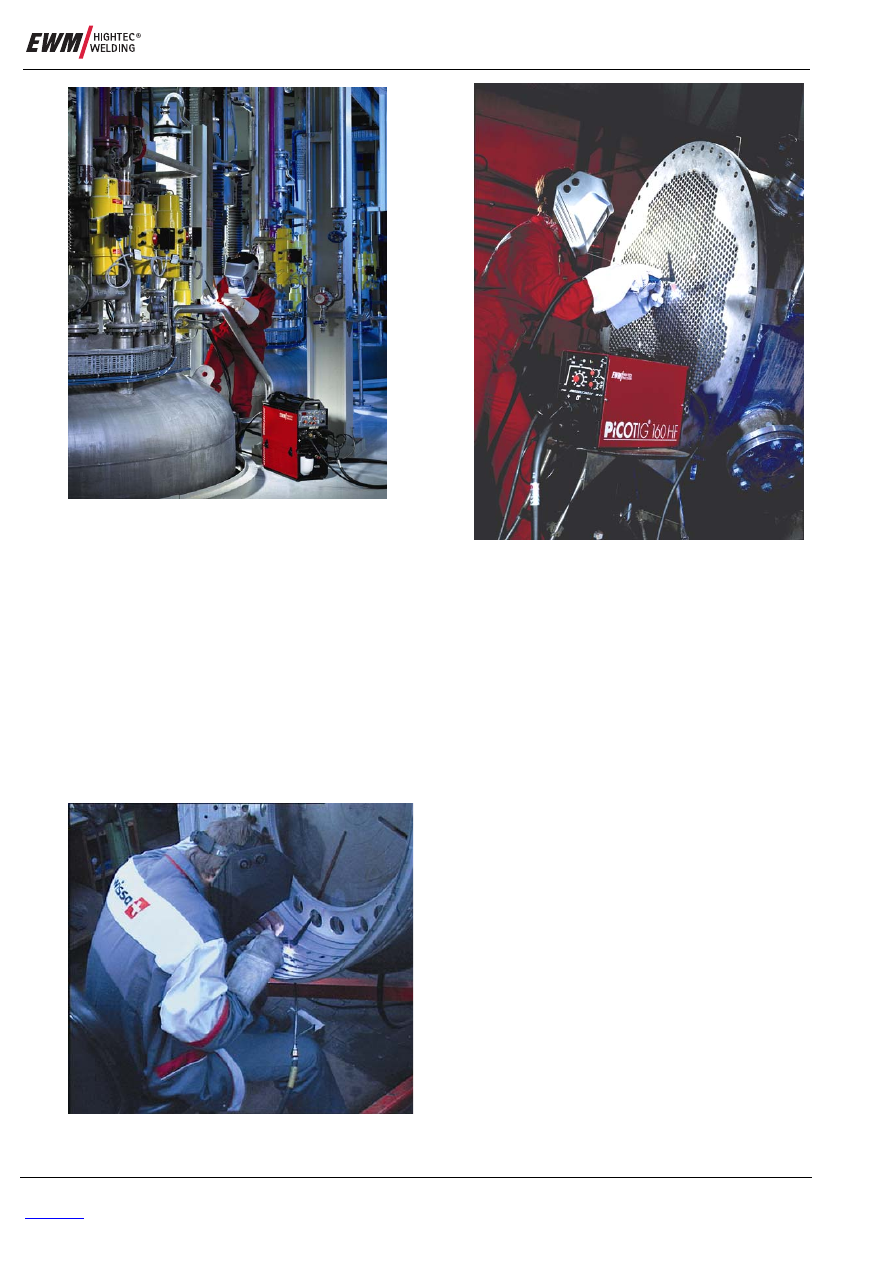

Рис. 30 TRITON 260 DC, сварка ВИГ трубопроводов

Рис. 31 Сварка ВИГ при ремонте деталей силового

агрегата



Рис. 32

Сварка ВИГ при приваривании труб к
трубным решeткам
