ПОСОБИЕ ПО ПРОЕКТИРОВАНИЮ ДЕРЕВЯННЫХ КОНСТРУКЦИЙ (К СНИП II-25-80) - ЧАСТЬ 13





основном  несет  деревянный  каркас,  а  обшивки  работают  на  местный  изгиб  и
продавливание; они несколько повышают жесткость конструкции в целом.

При расчете фанерных обшивок на местный изгиб от сосредоточенной силы P = 1,2

кН рабочая полоса принимается шириной 1 м.

Балки

6.10.

 Для покрытий зданий и сооружений рекомендуются балки клееные и балки из

цельной древесины - брусчатые на пластинчатых нагелях. Деревянные клееные балки в
зависимости от применяемых материалов подразделяются на:

дощатоклееные  прямоугольного  поперечного  сечения,  состоящие  из  склеенных

между собой по пласти досок;

клеефанерные с поясами из клееной древесины и стенками из водостойкой фанеры.
Применение  односкатных  балок  переменного  сечения  не  рекомендуется,  а  следует

использовать балки постоянной высоты, устанавливаемые наклонно вдоль ската.

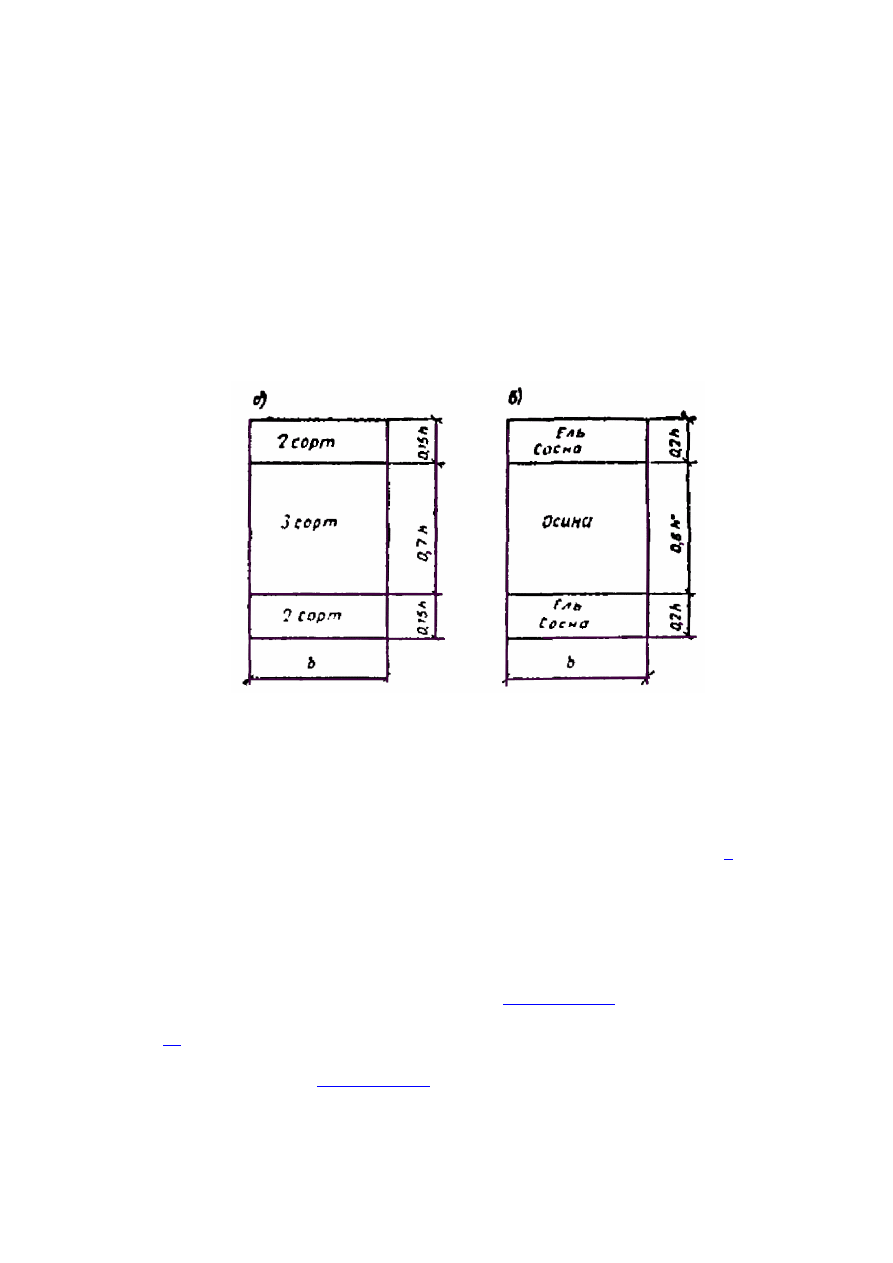

Рис. 25. Примеры компоновки сечения дощатых клееных балок

а) по сортам древесины; б) по породам древесины

В

практике

малоэтажного

домостроения

нашли

применение

балки

комбинированные, в которых пояса состоят из цельной древесины, а стенки из фанеры
или  древесноволокнистых  плит.  Поперечное  сечение  таких  балок  может  быть
двутавровым или коробчатым.

Рекомендуемые геометрические параметры балок всех типов даны в табл.

1

6.11.

  Дощатоклееные  балки  подразделяются  на  прямолинейные  и  гнутоклееные.

Прямолинейные балки могут быть постоянной высоты и двускатные с малым уклоном i
≤ 1:20 под рулонную кровлю.  Высота  поперечного  сечения  гнутоклееных  двускатных
балок может быть постоянной или переменной.

Дощатоклееные  балки  рекомендуются  для  пролетов  до 18 м.  Высота  балок

назначается  не  менее 1/15 пролета.  Стыкование  досок  по  длине  и  ширине  в  слои  и
склеивание их по высоте выполняются с учетом

СНиП II-25-80

, пп. 5.5 и 5.7.

Варианты компоновки поперечного сечения дощатоклееных балок представлены на

рис.

25

6.12.

  Расчет  дощатоклееных  балок  на  прочность  по  нормальным  напряжениям

следует производить по

СНиП II-25-80

, п. 4.9. В двускатных балках при симметричном

загружении тремя и более сосредоточенными грузами или равномерно распределенной
нагрузкой расчетное сечение находится от опоры на расстоянии x = lh

0

/(2h),

где l - пролет балки;

h

0

 -  высота  балки  на  опоре;  принимается  не  менее  половины  высоты  балки  в

середине пролета;

h - высота балки в середине пролета.

Высота расчетного сечения определяется по формуле

h

x

 = h

0

 + ix, (42)

где i - уклон верхнего пояса балки.

Т а б л и ц а  22

Схема нагрузок на балку

Коэффициент K



(A + m

1

)/[1 + γ(A + m

1

)]

(0 ≤ K

0

 ≤ α)

(A - 2γαm

1

)/(1 - γA

(α ≤ K

0

 ≤ α + α

к

{A - m

2

 - 2γ[α(m

1

 + m

2

) + α

к

m

2

]}/[1 +



γ(A - m

2

(α + α

к

 ≤ K

0

 ≤ 0,5)



1 при γm ≤ 2,

m(1 + γα)/(0,5mγ - 1) при γm > 2

α ≤ K

0

 ≤ 1

6.13.

  При  действии  на  балки  комбинированной  нагрузки,  равномерно

распределенной  и  сосредоточенной,  положение  расчетного  сечения  определяется  по
формуле

x

0

 = K

0

l, (43)

где K

0

 - коэффициент, принимаемый по табл.

22

В табл. 22 m

i

, γ и A определяются по формулам

m

i

 = P

i

/(ql); (0 ≤ i ≤ 4);

γ = 2 (h/h

0

 - 1);

A = 0,5 + m

2

 - α(m

1

 + m

2

 - m

3

 - m

4

) - α

к

(m

2

 - m

3

).

Если вычисленный по формулам табл.

22

 коэффициент K

0

 оказывается меньше левой

границы указанного в скобках интервала его допустимых значений, то он принимается
равным  этому  граничному  значению;  если  больше  правой  границы,  то  вычисляется
снова по следующей из приведенных формул.

При действии равномерно распределенной и крановой нагрузок самым невыгодным

положением груза является:

для двухопорных подвесных кранов - положение под крайней подвеской;
для трехопорных и двух двухопорных подвесных кранов в пролете - положение под

центральными подвесками;

для  монорельса  с  тельфером  при  одной  сосредоточенной  силе  в  пролете  (см.  табл.

22

):

по схеме а - u = (h

0

/h)l

по схеме б - u = 0.
6.14.

  Расчет  деревянных  балок  как  изгибаемых  элементов  должен  производиться

согласно указаниям

СНиП II-25-80

 по первой и второй группам предельных состояний.

6.15.

 Для балок с относительной высотой h/l ≥ 1/10 необходима проверка прочности

по главным растягивающим напряжениям σ

рα

. Проверка производится на нейтральном

слое на расстоянии от оси опорной площадки x = 0,9h

0

 для балок постоянной высоты и

x = 1,1h

0

  для  балок  переменной  высоты.  В  случае  уточненного  расчета  на  ЭВМ  при

разработке типовых проектов дощатоклееных балок эту проверку следует производить
в зоне с координатами

x = 0,8h

0



 1,2h

0

Y = ±0,1h

0

 для балок постоянного сечения;

x = h

0



 1,4h

0

Y = 0

 0,15h

0

 для двускатных балок переменного сечения; координата

берется выше нейтральной оси.

Проверка выполняется по формуле

σ

рα

 = 0,5[σ

x

 + σ

y

 +

2

2

τ

4

)

σ

σ

(

xy

y

x

] ≤ R

рα

, (44)

где σ

x

 -

нормальные напряжения вдоль волокон;

σ

y

 = σ

q

 + σ

р

 - суммарные нормальные напряжения поперек волокон;

σ

q

 = q/(2b) - напряжения поперек волокон от равномерно распределенной нагрузки q

на уровне нейтральной оси;

σ

р

 = -4Pcos

4

 (arctg (2x/h

x

))/(πbh

x

) - напряжения поперек волокон от опорного давления

и сосредоточенных сил на уровне нейтральной оси;

τ

xy

 -  скалывающие  напряжения  на  уровне  нейтральной  оси  в  балках  с  постоянной

высотой определяются по

СНиП II-25-80

, п. 4.10, а в балках с переменной высотой - по

формуле

τ

xy

 = 3(Q

x

 - iM

x

/h

x

)/(2bh

x

),

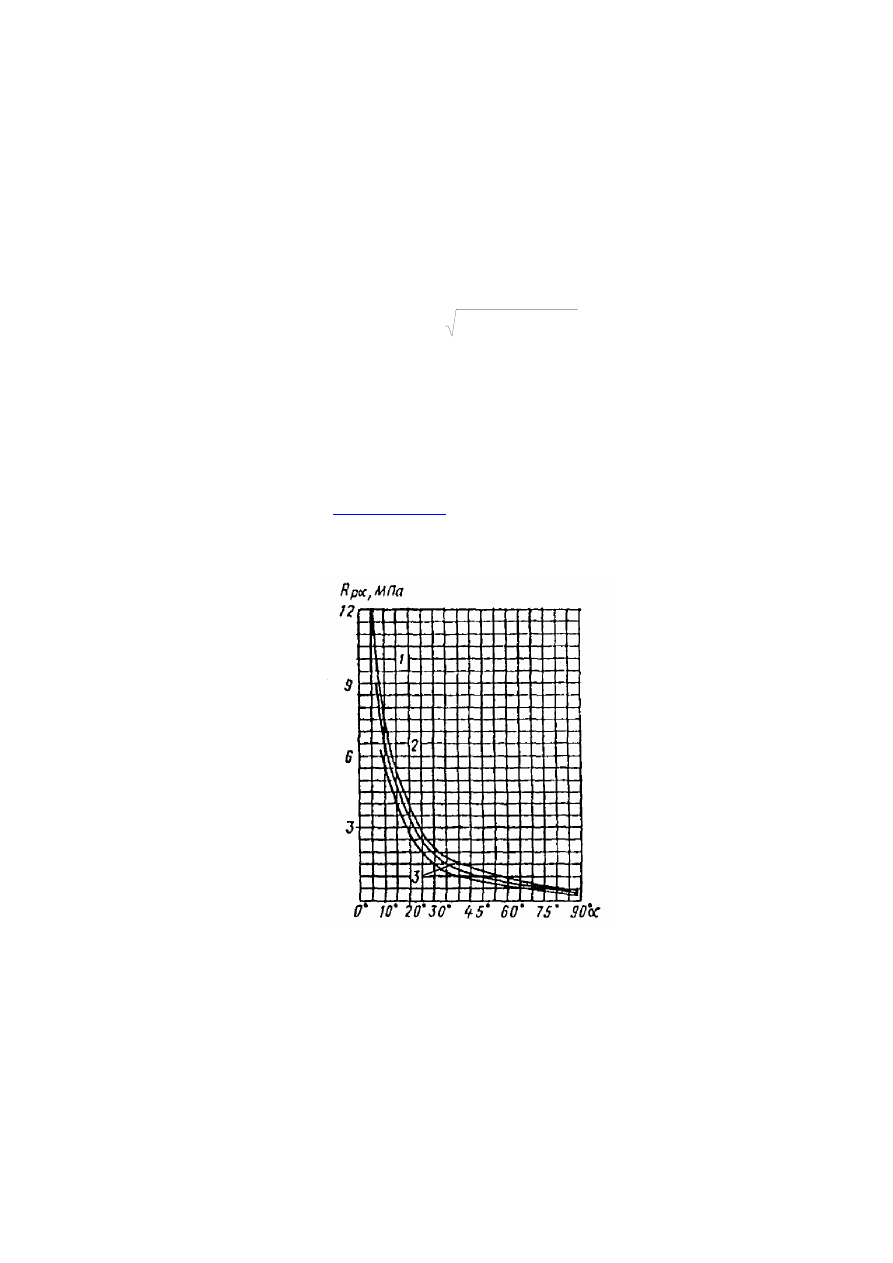

Рис. 26. График зависимости расчетных сопротивлений растяжению (МПа)

клееной древесины сосны и ели от угла наклона к волокнам для 1, 2 и 3 сортов

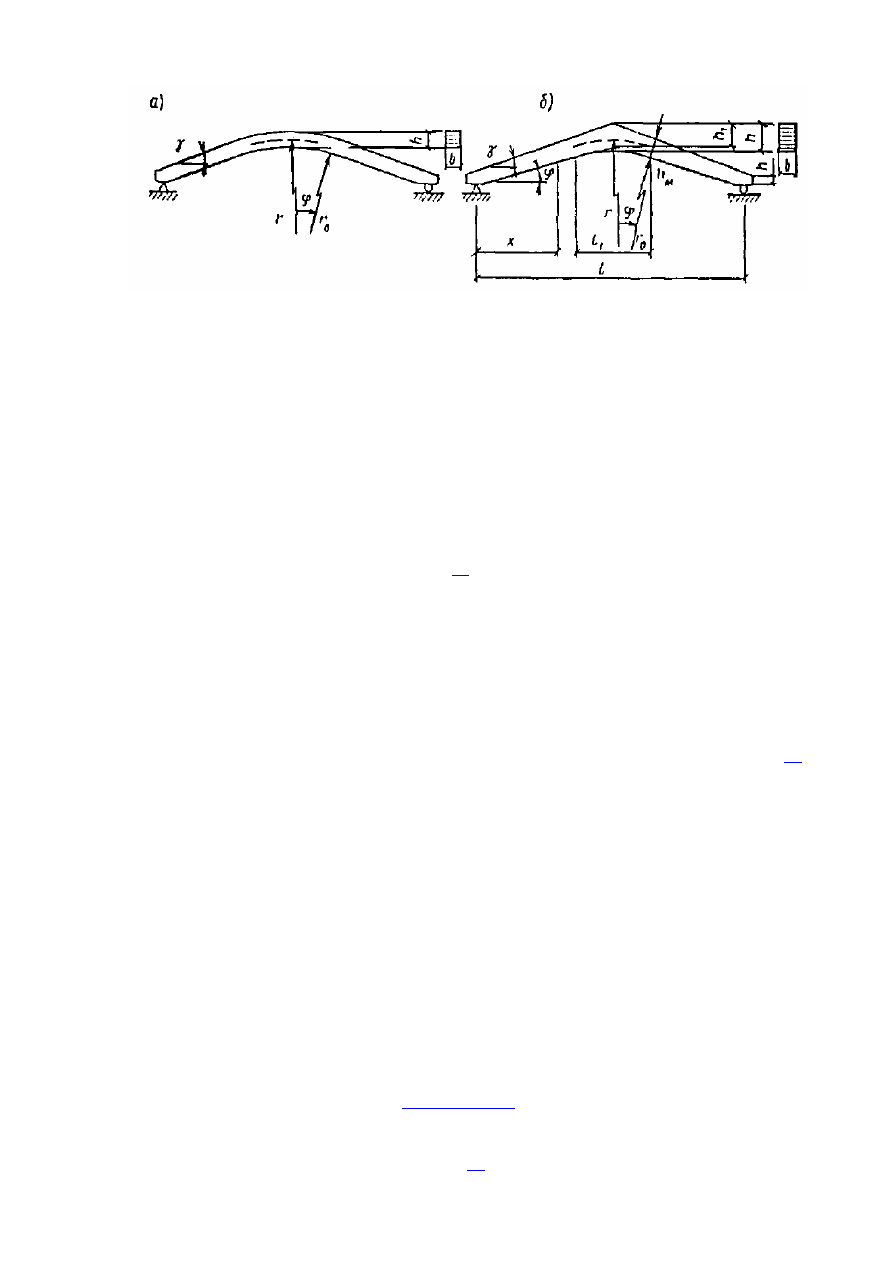

Рис. 27. Гнутоклееные балки

а) постоянной высоты; б) переменной высоты

где i - уклон верхней грани балки;

α - угол,  определяющий  направление  главных  растягивающих  напряжений;

вычисляется по формулам:

при σ

x

 - σ

y

 ≥ 0

α = 0,5arctg [2τ

xy

/(σ

x

 - σ

y

)];

при σ

x

 - σ

y

 < 0

α = 0,5{180° + arctg [2τ

xy

/(σ

x

 - σ

y

)]};

R

рα

- расчетное сопротивление древесины растяжению под углом к волокнам α;

принимается по графику рис.

26

x  -  расстояние  от  оси  опорной  площадки  до  проверяемой  точки  по

горизонтали;

y  -  расстояние  от  нейтральной  оси  сечения  до  проверяемой  точки  по

вертикали; положительные значения принимает ниже нейтральной оси;

b -

ширина балки;

h

0

h

x

 - высота балки на опоре и в сечении x

Q

x

M

x

J

x

  - поперечная сила, изгибающий момент и момент инерции балки в сечении x

6.16.

  Двускатные  гнутоклееные  балки  с  постоянной  и  переменной  высотой

поперечного  сечения  и  криволинейным  участком  в  средней  части  пролета  (рис.

27

рекомендуются  при  уклонах 10 - 25 %. Одна  из  опор  в  таких  балках  независимо  от
пролета должна быть подвижной во избежание возникновения распора.

Расчет  гнутоклееных  балок  переменной  высоты  производится  в  приведенном  ниже

порядке.

Определяются  максимальный  изгибающий  момент  и  опорные  реакции.

Предварительно  задается  ширина  сечения  b  и  назначается  длина  криволинейного
участка  l

1

 = (0,1 - 0,3)l.  Назначается  уклон  нижней  грани  i

2

,  равный  или  несколько

меньший уклона верхней грани i

1

 (на величину не более 7 - 10 %). Вычисляются углы

наклона граней балки γ и φ и радиус кривизны нижней грани r

0

. В случае, если уклоны

граней заданы в %,

γ = arctg 0,01i

1

r

0

 = l

1

(2sin φ).

φ = arctg 0,01i

2

Выбирается  толщина  досок  для  гнутоклееных  конструкций  и  назначается

коэффициент m

гн

 в соответствии с

СНиП II-25-80

, п. 3.2, ж. Рекомендуется принимать

отношение r

к

/a ≥ 500, тогда коэффициент m

гн

 = 1 для всех видов сопротивлений.

Определяется  предварительно  высота  балки  в  середине  пролета  из  условия

восприятия изгибающего момента (см. рис.

27
