Универсальный сваебойный агрегат УСА-2 - Технические характеристики
Технические характеристики УСА-2
| Параметр |
Значение |
Шасси
|
| Шасси |
KAMAZ-6560 |
| Колесная формула |
8 х 8 |
| Двигатель базового автомобиля: |
дизельный |
| - модель |
КамАЗ-740.632-400 |
| - мощность, л.с.(кВт) |
400(294) |
Крановое оборудование
|
| Грузоподьемность, т |
32,0 |
| Грузовой момент, т*м |
128,0 |
| Длина стрелы, м |
9,3 - 15,85 |
| Рабочий вылет, м |
2,5 - 14,0 |
| Максимальная высота подъема крюка,
м |
16,5 |
| Скорость подъема крюка, м/мин |
до 36,8 |
| Скорость вращения, об/мин |
до 1,4 |
| Опорный контур, м |
5,46 х 5,8 |
| Скорость передвижения, км/ч |
60,0 |
Копровое оборудование
|
| Тип дизель-молота, т |
МСДТ-1250 |
МСДТ-1800 |
| Масса ударной части, кг |
1250 |
1800 |
| Макс. масса забиваемой сваи, кг |
3000 |
5000 |
| Макс. длина забиваемой сваи, м |
12,0 |
12,0 |
| Диаметр (ширина) забиваемой сваи,
м |
0,53 |
0,53 |
| Количество ударов в минуту,
удар/мин |
43 |
42-45 |
| Масса молота, кг |
2700 |
3500 |
| Масса копра при переезде по
строительной площадке (с наголовником), т: |
|
|
| - общая |
36,4 |
37,2 |
| - на передние мосты, кг |
9,9 |
9,4 |
| - на заднюю тележку, кг |
26,5 |
27,8 |
| Скорость передвижения, км/ч |
3,0 |
3,0 |
Люлька поворотная
|
| Грузоподъемность, кг |
250,0 |
| Высота подъема, м |
до 12,0 |
| Длина стрелы, м |
9,3 - 15,85 |
| Угол поворота люльки, град |
180,0 |
| Зона работы, град |
360,0 |
| Масса люльки в сборе, кг |
210,0 |
| |
Винтовые сваи
|
| Крутящий момент, кН*м |
85,0 |
| Длина погружаемой сваи без
наращивания, м |
до 13,0 |
| Зона работы, град |
240,0 |
| Угол подъема стрелы, град |
79,2 |
| Угол опускания стрелы, град |
-7,5 |
| Вылет сваи, м |
3,0-14,4 |
| Масса гидровращателя, кг |
1250 |
| Скорость переезда, км/ч |
3,0 |
| |
Бурение
|
| Крутящий момент, кН*м |
15,0 |
| Глубина бурения непрерывным
шнеком, м |
до 12,0 |
| Зона работы, град |
240,0 |
| Угол подъема стрелы, град |
79,2 |
| Угол опускания стрелы, град |
-7,5 |
| Вылет шнека, м |
3,0-14,4 |
| Диаметр бурения, м |
1,2 |
| Масса гидровращателя, кг |
800,0 |
| Скорость переезда, км/ч |
3,0 |

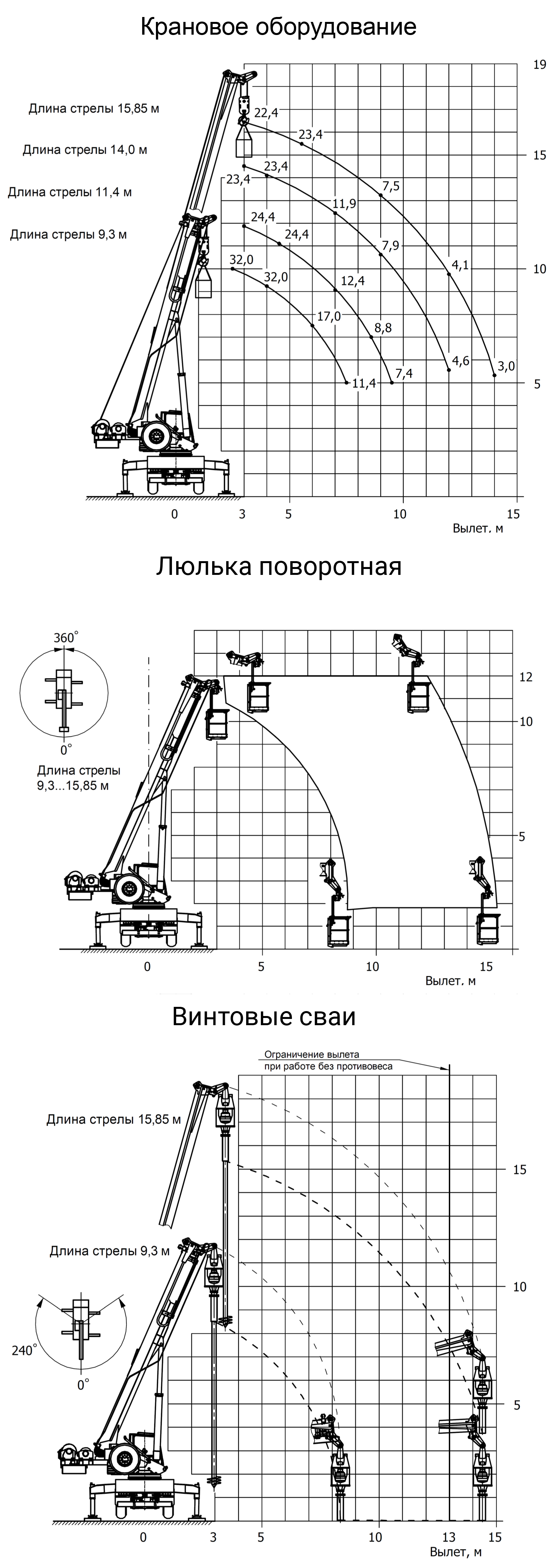

Грузовысотные характеристики УСА-2
