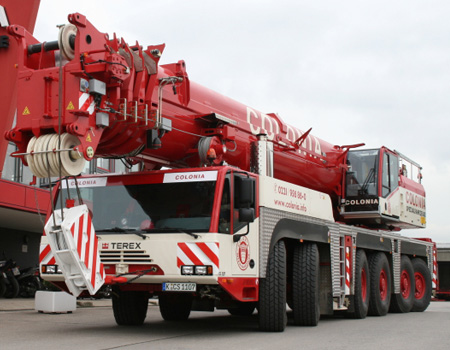

Технические характеристики DEMAG AC 350:
Максимальная грузоподъемность / вылет: | 350 т. / 3 м. |
---|---|
Главная стрела: | 14,2 – 56 м. |
Удлинитель стрелы: | 12,2 / 18,1 м., с/без конфигурации SSL. |
Максимально возможная длина системы: | 51,9 + 71,5 + 3 = 126,4 м., откидной гусек. |
Габаритная длина: | 16,7 м. |
Длина шасси: | 14,8 м. |
Радиус разворота по оголовку стрелы: | 14,3 м. |
Двигатель шасси: | DaimlerChrysler OM 502 LA (448 кВт. / 609 л/с.) |
Максимальная скорость в походном состоянии: | 85 км/ч. |
Колесная формула: | 12 x 6 x 10 |
Тип шин: | 16.00 (20.5) |
Максимальный преодолеваемый уклон: | 41% |
Максимальный противовес: | 142 т. |
- Основная стрела длиной 30,4 м, максимальный подъём с удлинением до 46м.
- Гидравлическая система стрелы обеспечивает малое время на ее выдвижение и значительную грузоподъемность
- Новейшая малошумная технология двигателя Daimler Crysler Тип OM 906 LA
- Комфортабельная кабина крановщика со скользящей дверью и огромным лобовым стеклом.
- Кабина шасси с двумя сиденьями и кондиционером.
Подробные технические характеристики DEMAG AC 350:
ШАССИ DEMAG AC 350
Колесная формула 12
х 8 х 10
Рама Моноблочная из высокопрочной стали со
встроенными опорами.
Опоры Четыре телескопических балки с
гидравлическими стойками.
Двигатель Дизельный 8 цилиндровый ,
Даймлер-Крайслер ОМ 502 LA, мощностью 448 кВт (609 л.с.) Евромот 3а,
Топливный бак 660 л.
Трансмиссия ZF Автоматическая 16-ти скоростная
вперед и 2 передачи назад, с ретардером, с круизконтролем,
блокировкой межосевых дифференциалов и понижающей передачей.
Оси 2я 5я, 6я ведущие с блокировками дифференциалов
и 4я подключаемая, 1я, 2я, 3я 5я и 6я управляемые.
Подвеска Гидропневматическая.
Колеса и шины 12 колес 16.00 R25, одиночные на
каждой оси.
Управление 12х10, ZF двухконтурное полусвязанное
механическое управление с гидроусилителем и механическим
ограничителем, Оси 4 и 5 с зависимым от скорости движения
управлением.
Тормоза Двухконтурные с антиблокировочной системой.
Стояночный на 2, 4 и 5 осях.
Электрооборудование 24 В
Кабина водителя Стальная шириной 3м,
корозионностойкая, на резиновой подвеске с безопасным остеклением.
Сиденье водителя на пневмоподвеске с подогревом. Сиденье пассажира
на пневмоподвеске. Регулируемая рулевая колонка. Зеркала с
подогревом. Кондиционер.
КРАНОВАЯ УСТАНОВКА DEMAG AC 350
Двигатель Дизельный
4 цилиндровый , Даймлер-Крайслер ОМ 904 LA, мощностью 205 кВт (279
л.с.) Евромот 3а, Основной бак от шасси, дополнительный бак 50л.
Гидросистема 2 аксиальных гидронасоса с
автоматическим контролем мощности и отдельным насосом системы
поворота. Гидроохладитель в стандартной версии. Бак 780 л.
Лебедка Со встроенным планетарным механизмом и
индикатором вращения барабана.
Поворотный круг Гидромотор с планетарным редуктором
и удерживающими тормозами.
Подъём стрелы Отдельный гидроцилиндр с
автоматическим клапаном опускания.
Кабина крана Обновленная стальная, обогреваемая со
сдвижной дверью, опрокидываемая на 18 град. Стеклоочиститель и
кондиционер в стандартном исполнении.
Основная стрела Телескопическая, 5 секций из
высокопрочной стали, устойчива к кручению, способная выдвигаться под
частичной нагрузкой.
Противовес 52 т
Система безопасности Электронный индикатор нагрузки
с ограничителем рабочей зоны (виртуальная стена) и опускания
лебедки. Дисплей для тяжелых режимов работ. Датчик нагрузки опор.
Индикатор вращения лебедки. Анемометр.
ОПЦИИ DEMAG AC 350
Обогреватель Независимый
обогреватель в кабине;
Откидная кровать Спальное место в кабине шасси;
Смазка Централизованная смазка шасси и крановой
установки;
Независимые оси Задние оси управляются
независимо от передних. 4я ось гидравлически подъёмная.
Колеса 17,5 R25 и 20,5 R25; Ширина шасси 3,1м
2я Лебедка Со встроенным планетарным
механизмом. Для использования удлинителей стрелы без
перезапасовки крюков и для маневровых удлинителей.
СУПЕРЛИФТ Используется для увеличения грузового
момента; Состоит из подпорок и доп. противовеса 70 или 90т; Угол
между подпорками составляет 0, 30 или 60О по требованию
Противовес Дополнительный на 90т, встраиваемый
в основной п/в без вспомогательного крана.
Удлинители 12,2 и 18,1 м, устанавливаемые на
углы 0, 20 и 40 град.
Удлинители (LF) Фиксированные 7,3 - 23,9 м,
состоят из частей маневровых удлинителей,
Удлинители (SF) Фиксированные 15 - 49,6 м,
состоят из частей маневровых удлинителей,
Удлинители маневровые 25-71,6м , с маневровой
мачтой + 3м адаптер, с электро и предохранительным
оборудованием, требуется дополнительная лебедка для маневров
удлинителей.
Тяжелый подъём HL1- 2 шкива на 131-160т, HL2- 6
шкивов на г/п более 160т и HL3- 11 шкивов более 240т
Бегунок Отдельный шкив сбоку стрелы для работ
2й лебедки без удлинителей с 1 линией троса.
Камера Видео Для обзора при движении задним
ходом.
Камера лебедки Для контроля за работой лебедок.
