Приложение И

(справочное)

Параметры маневренности крана





Примечание – Размеры указаны в метрах

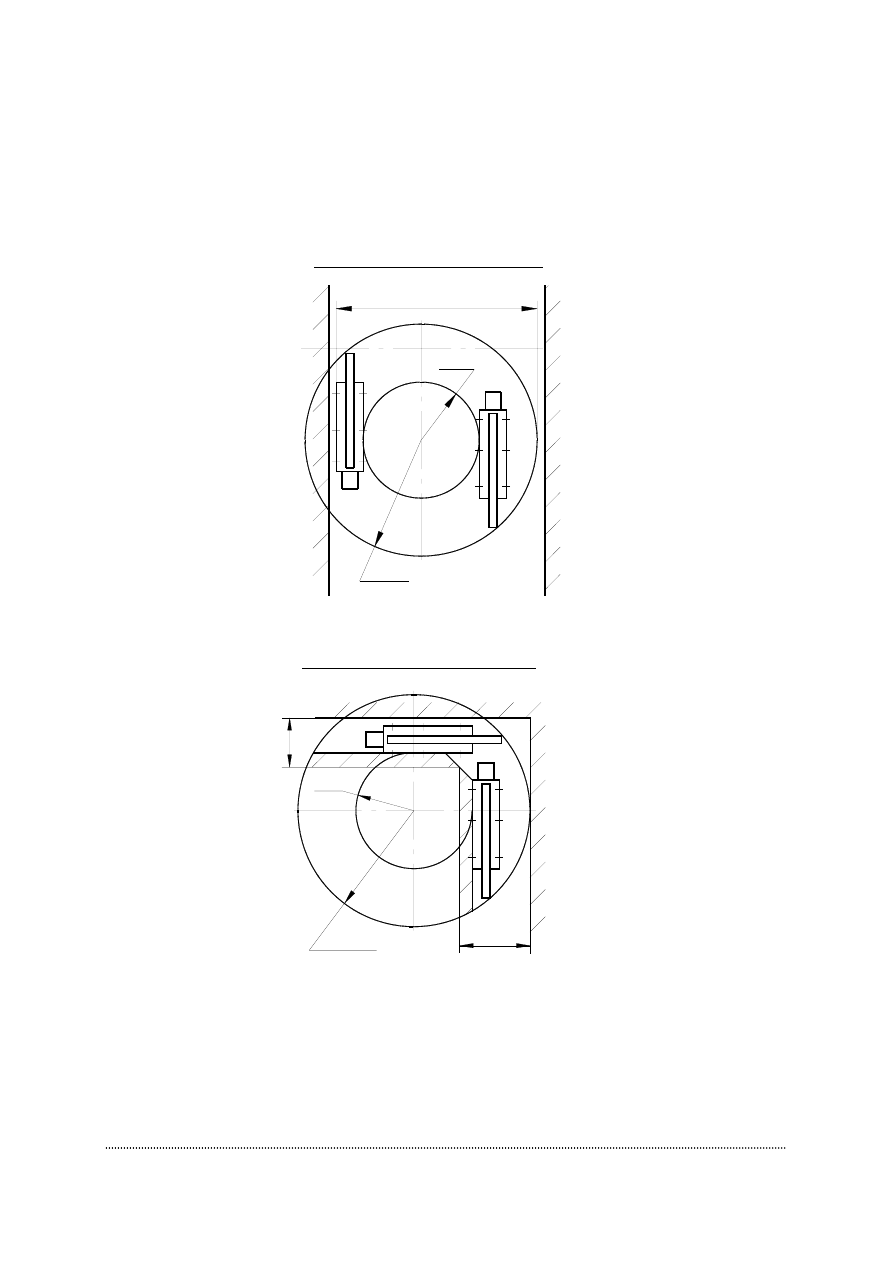

Рисунок И.1 - Параметры маневренности крана

23,3

R12,0

r8,3

При повороте на

π рад. (180°)

6,0

R12,0

r8,3

5,0

При повороте на

π/2 рад. (90°)





20-35

Приложение К

(обязательное)

Альбом чертежей быстроизнашивающихся деталей



Таблица К.1 - Перечень быстроизнашивающихся деталей

Обозначение

Наименование

Количество

Рисунок

Материал

КС-5476.340.01.005

Ползун 2

К.1

Полиамид 6
блочный
графитонаполненный
ТУ 2224-016-00203803-98

КС-5476.340.01.005-01

Ползун 2

К.1

Полиамид 6
блочный
графитонаполненный
ТУ 2224-016-00203803-98

КС-5476.340.01.040

Ползун 2

К.2

Полиамид 6
блочный
графитонаполненный
ТУ 2224-016-00203803-98

КС-5476.340.01.060

Ползун 2

К.3

Полиамид 6
блочный
графитонаполненный
ТУ 2224-016-00203803-98

КС-5476.340.01.060-01

Ползун 2

К.3

Полиамид 6
блочный
графитонаполненный
ТУ 2224-016-00203803-98

КС-3577.26.032-3

Звездочка 1

К.4

Резина марки
7-4326
ТУ 38-005.204-84

КС-3577.28.032

Лента
тормозная

1

К.5

Лента асбестовая
тормозная ЛАТ2 6х75
ГОСТ 1198-78

КС-3577.26.342

Лента
тормозная

1

К.6

Лента ЭМ-1
6х90
ГОСТ 15960-79

















20-36

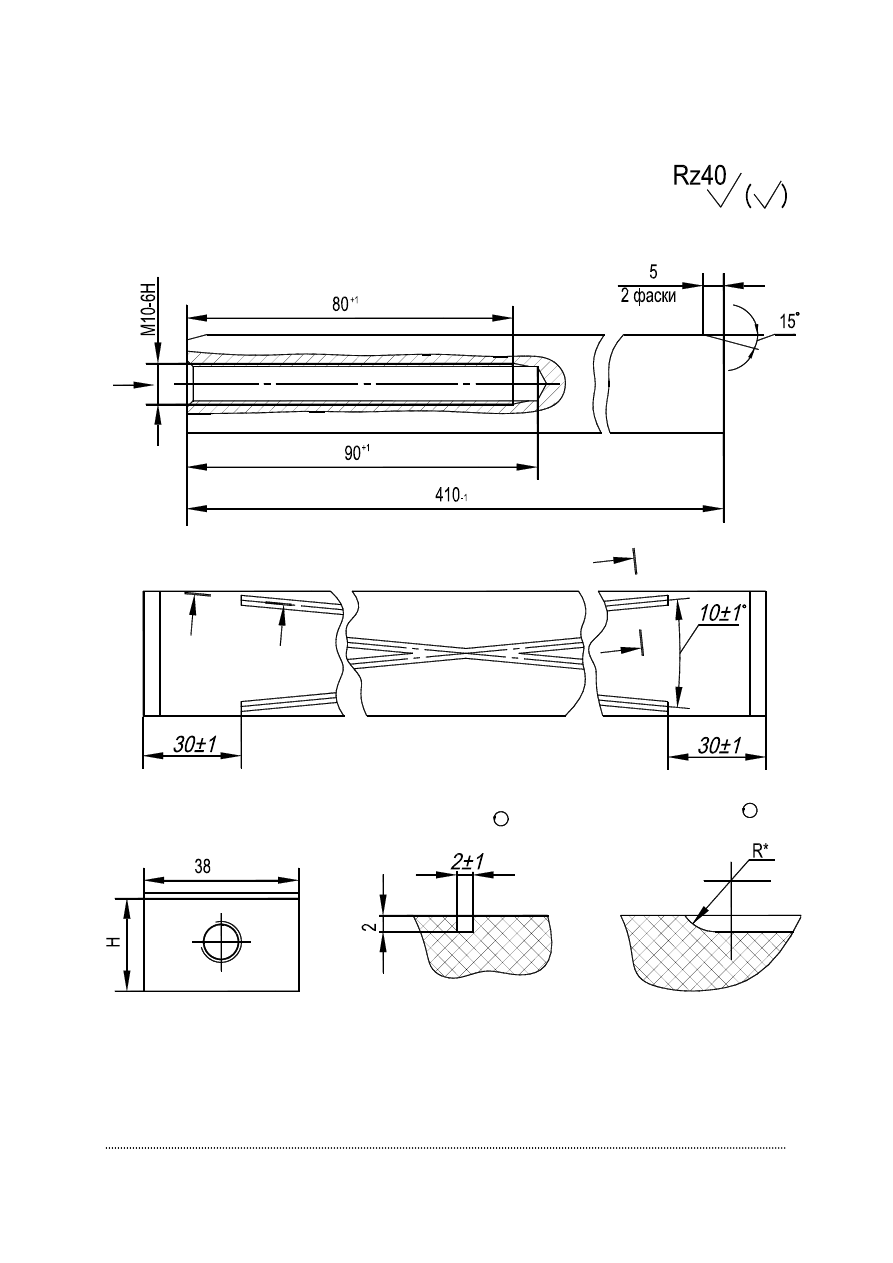

Рисунок К.1 – Ползун КС-5476.340.01.005





20-37

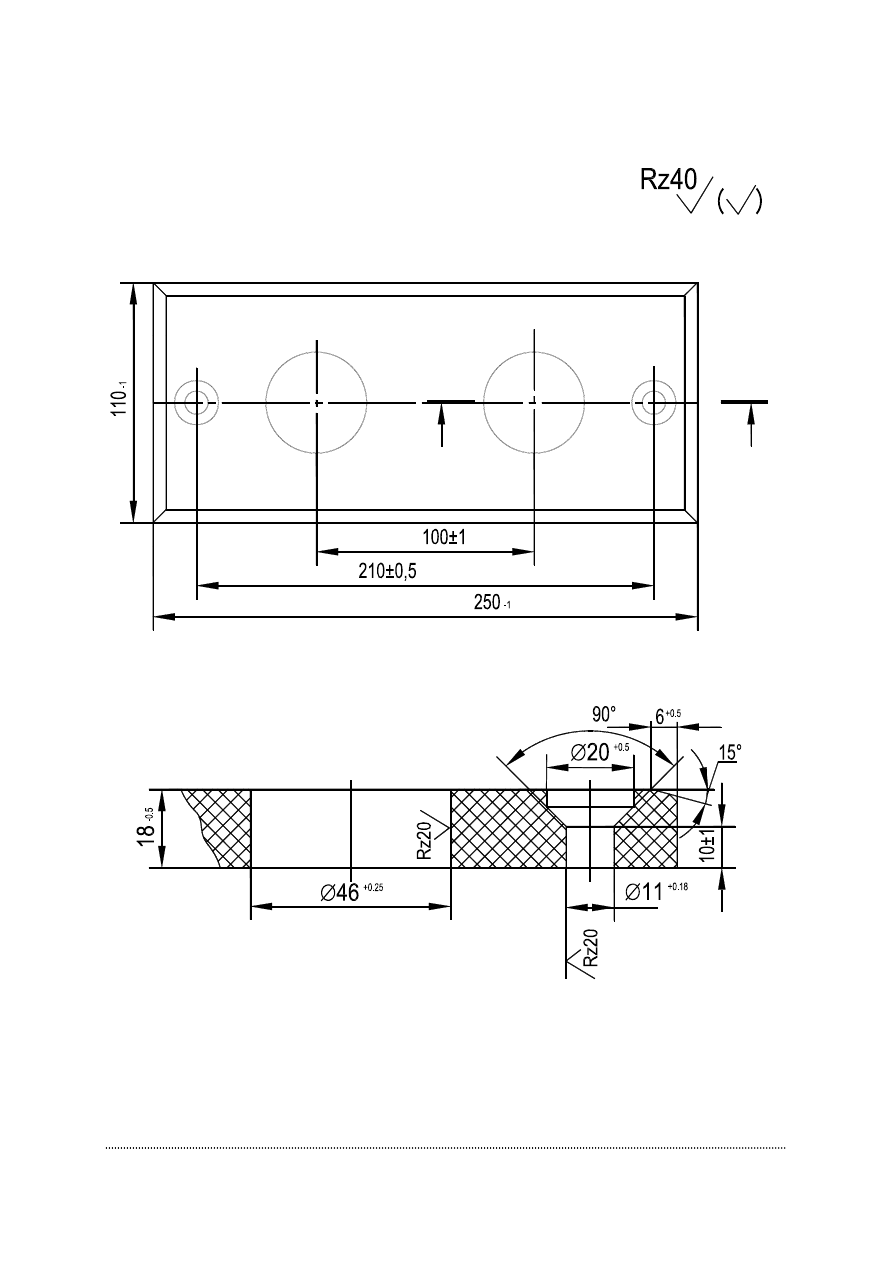

Рисунок К.2 – Ползун КС-5476.340.01.040
